两车道市政道路工程施工CAD大样图全套95张（交通监控箱涵排水照明）

资料简介
赚取积分

车道数：二车道
设计时速：40km/h
干线：否
位置：安徽
编制时间：近代

附件详情

箱涵及排水工程23：

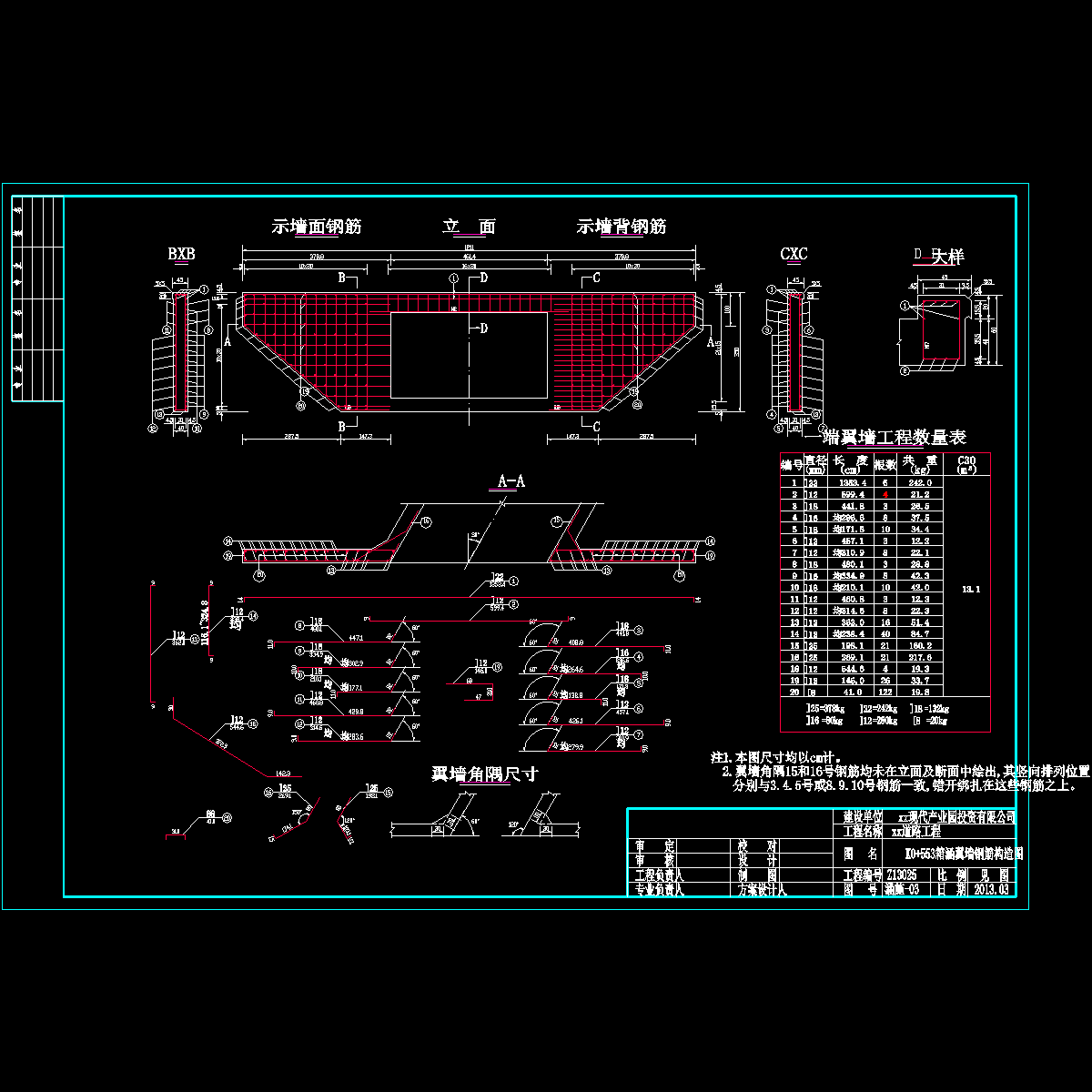

箱涵翼墙钢筋构造图

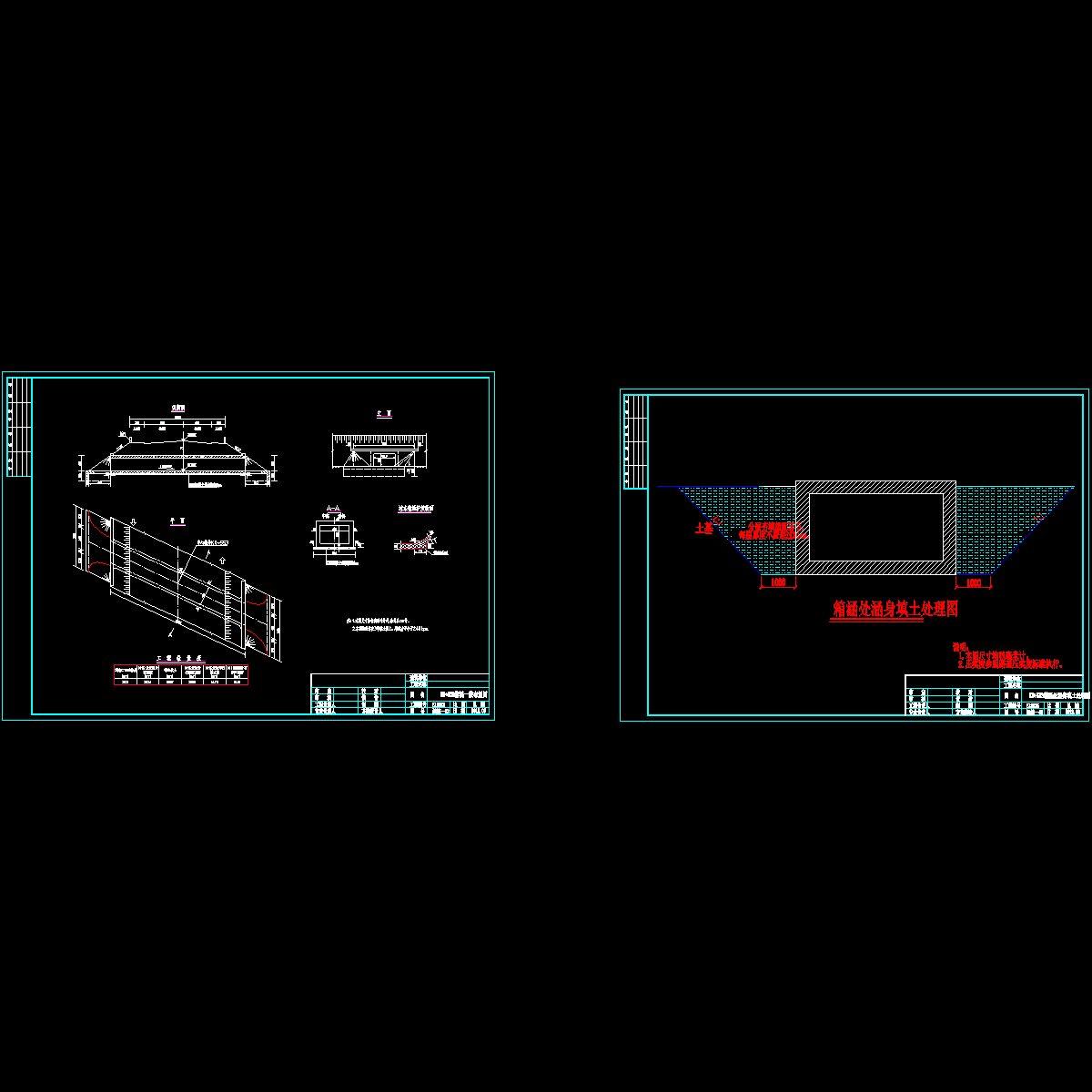

箱涵处涵身填土处理图
箱涵一般布置图
箱涵平面位置图
箱涵护栏构造详图
箱涵涵身钢筋构造图
箱涵涵身钢筋数量表
污水管道纵断面图4
雨水管道纵断面图4
检查井加固图
雨水口加固图2
排水工程数量表
管线综合标准横断面
照明工程8：
设计说明、图例
系统图
路灯控制箱安装大样
路灯基础大样图
照明平面图
道路工程37：
道路施工图总说明

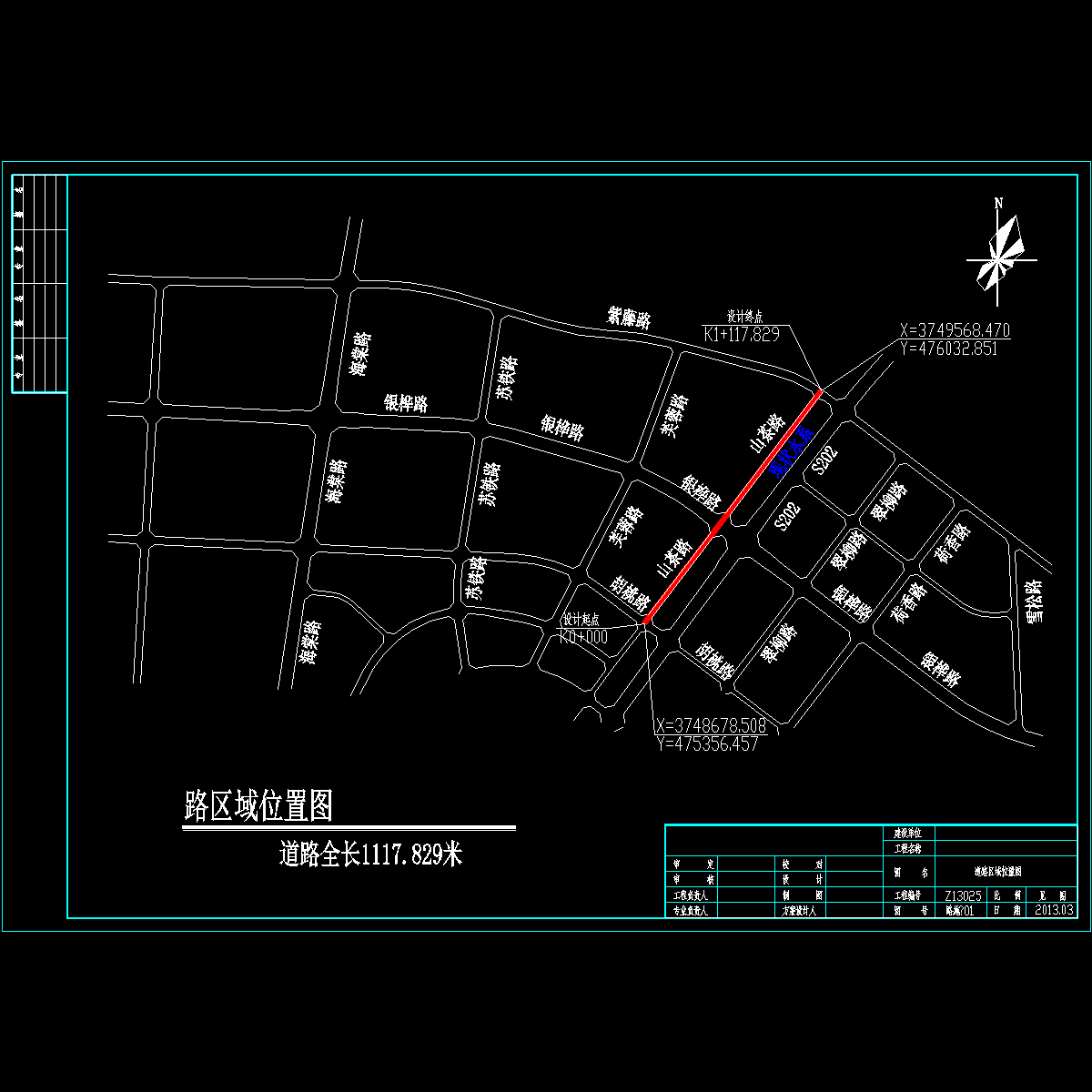

道路区域位置图
道路轴线图
道路平面图
道路纵断面图
道路竖曲线要素表
标准横断面图
道路结构图
逐桩坐标表
道路路基横断面图
道路土方总表
右转弯拓宽车道大样图
道路侧、平石大样图
道路树池侧石图
盲道设计图
道路车止石及无障碍道口大样图
穿越水塘路基处理示意图
交通工程27：
道路标志标线平面布置图
人行道及其预告标示大样图
标线设置标准图
导向箭头布设大样图
箭头大样图
标志版面大样图
单桩正方形标志牌结构设计图
单柱正方形标志牌基础设计图
单柱矩形标志牌结构设计图
单柱矩形标志牌基础设计图
单悬臂标志结构设计图
单悬臂标志基础设计图
路名牌版面布置图
路名牌基础设计图
纵、横向滑动槽钢连接杆件大样图
道路监控平面图
7米杆电子警察大样图
人行信号灯大样图
F杆信号灯大样图
信号机基础大样图
交通设施横断面图

附件详情

设计依据：《城市道路工程设计规范》（CJJ37-近代）、《无障碍设计规范》（GB50763—近代）。设计内容包括：道路、箱涵、交通、监控、排水、照明等工程。交通监控包含视频监控系统、信号控制系统、电子警察违法抓拍系统以及管线、窨井系统。
道路等级：城市支路；设计速度：30Km/h；路面交通等级：中等偏重型；设计荷载：机动车道：BZZ-100；路面类型：沥青混凝土路面；设计年限：10年。全长约1117.829米，道路红线宽度18米，双向两车道。项目所在区域排水体制为雨污分流，这份参考资料的设计范围为雨、污水管线的施工图。设计雨水管径D400~800mm。污水设计d600~800mm。雨水检查井采用砖砌雨水检查井。道路机动车道两侧均设置偏沟式单箅雨水口；在道路低点、变坡点处增设偏沟式双篦雨水口。沟塘段沟塘回填采用碎石或经加工的建筑垃圾其厚度为30cm，再采用4%～6%石灰土回填分层夯实至路床顶面，再进行道路结构层的施工。
4×2.5m的箱涵，斜交30度。涵身长约26米，涵顶覆土随着道路纵段的变化而变化，平均覆土厚度约0.7米。技术标准：设计基准期：50年；涵型：单孔箱涵；设计车速：40km/h；荷载标准：城-A级；抗震设防：基本烈度6度；过流能力：10.0m3/s。涵身（顶、底板和侧墙）混凝土：C30。涵身基础垫层混凝土：C15。钢筋：HPB235、HRB335钢筋。
交通标志设置形式有单柱式和单悬臂式两种。警告标志：三角形边长为90cm；禁令标志：圆形直径为80cm；三角形为90cm；指示标志：圆形直径为80cm；正方形边长为80cm……共计95张，设计于近代年

标准横断面图

穿越水塘段路基处理示意图

道路无障碍道口大样图

人行信号灯大样图

箱涵涵身钢筋构造图

箱涵翼墙钢筋构造图

道路石油沥青技术要求

改性乳化沥青的技术要求

乳化沥青的技术要求

单柱矩形标志结构设计图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
