单层碳化硅专用微粉项目配电室建筑施工CAD图纸

  • 建筑高度:单层建筑
  • 图纸设计深度:施工图
  • 项目地址:新疆
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:4张
  • 建筑面积:244平方米
  • 建筑高度:5.55m
  • 地上层数:1层
  • 效果图:无

附件详情

总开间x进深:30.5x8米

资料包含:设计说明、做法表、平面图、立面图、剖面图、门窗表、门窗大样、节点详图


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

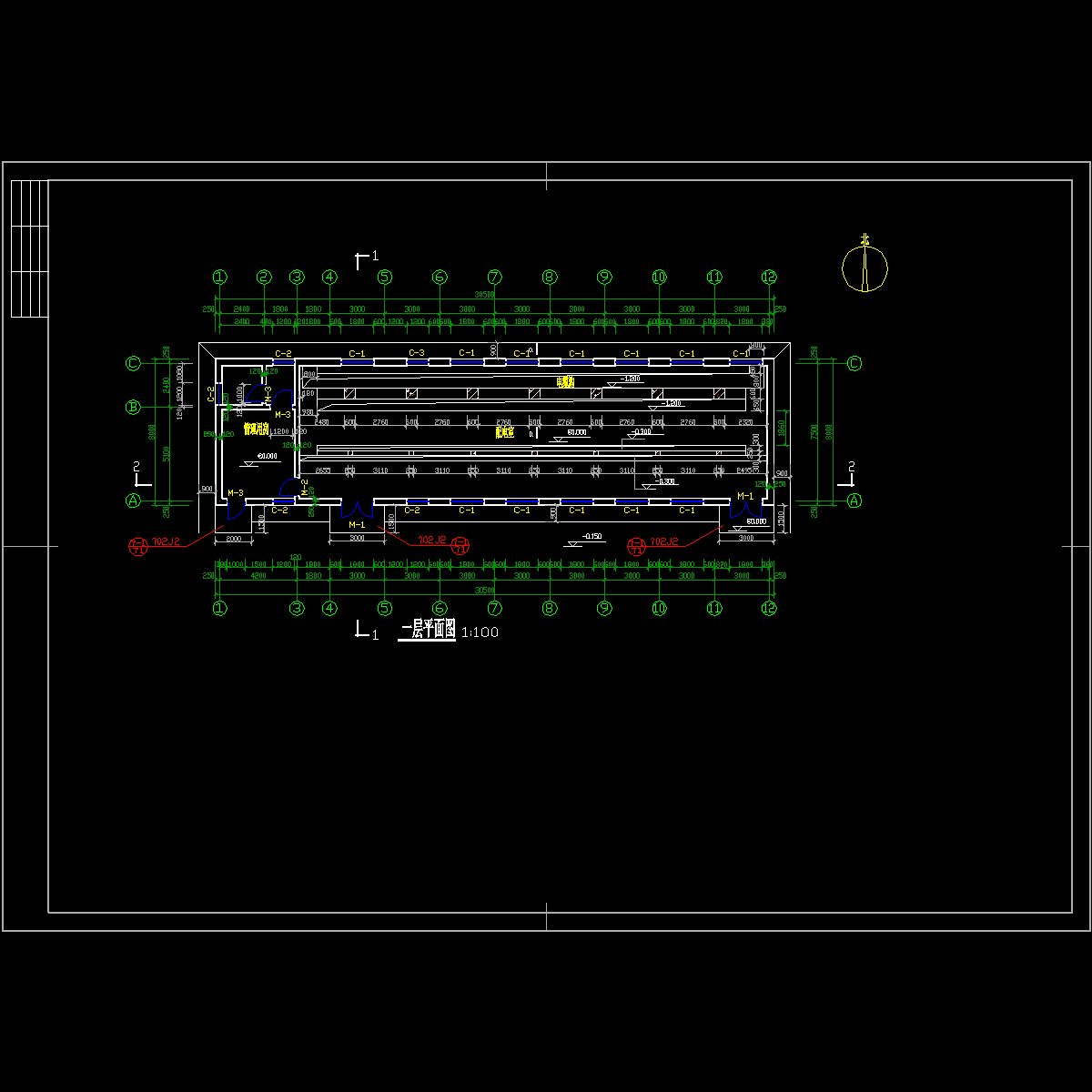

  • 建施4-2.dwg
    建施4-2.dwg

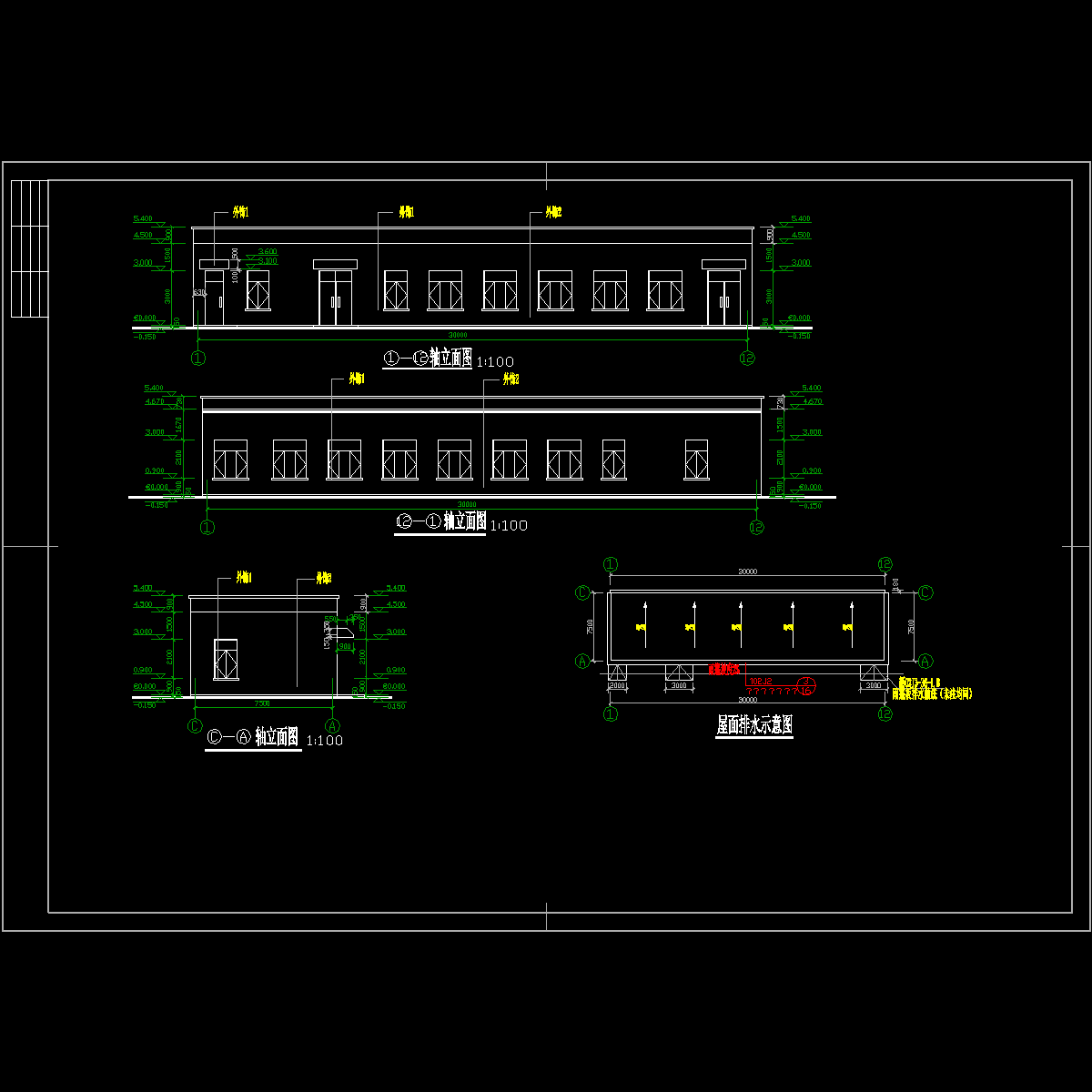

  • 建施4-3.dwg
    建施4-3.dwg

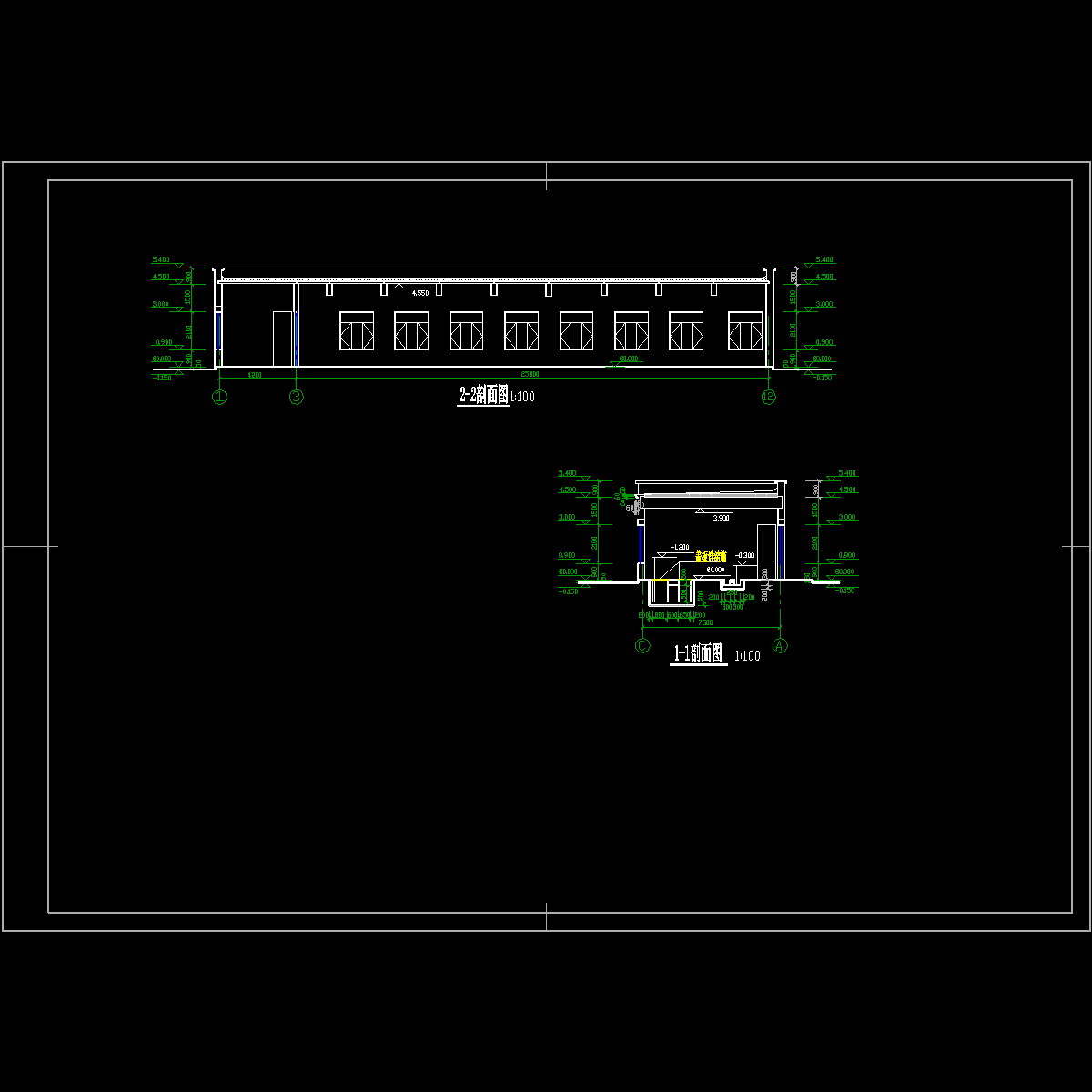

  • 建施4-4.dwg
    建施4-4.dwg
以上是部分截图,请下载附件后查看完整高清内容
