国内产业用地项目配电室电气施工图纸

  • 建筑类别:商业

  • 建筑高度类型:多层建筑

  • 建筑设计面积:55005平方米

  • 图纸设计深度:施工图

  • 设计年代:近代

  • 项目所在地:北京

一、工程名称

北京华汇房地产开发中心配电室工程

二、新装设备说明

1、高压柜型号为:MVnex HP 10面

2、变压器型号为:SCB10-1000/10kV(+2/-2)x2.5/0.4kV D,yn11 Uk=6%%% 2台

SCB10-1250/10kV(+2/-2)x2.5/0.4kV D,yn11 Uk=6 2台

3、低压柜型号为:Blokset 29面,低压侧新安装无功补偿并联电容器容量240kvar四组补偿后设备功率因数达到95以上.

4、直流屏:3面(65AH/DC220V)

三、保护和接地方式

1.接地方式:低电阻接地。

2.因为本配电室考虑利用建筑物综合地线网,所以建筑物地线网须小于0.5欧姆建筑物亦应做总等电位连接。

3.室内地线网用-50x5热镀锌扁钢在夹层内距夹层顶板0.3米沿地线挂钩敷设,不破坏防水。做法按<电气 工程安装图册>(1)JD10-124进行。

4.接地详见《地线网施工图》。

四、保护装置

1.控制方式:10kV开关柜就地操作,保护装于开关柜上。

2.保护配置10kV采用CSC-211/CSC-214C保护装置。

具体保护方式设置如下:

电源进线柜:零序、过流、速断;

变压器柜-相间过流、速断保护、零序电流、变压器高温报警,超高温跳闸。

五、图纸展示

北京华汇房地产开发中心配电室工程

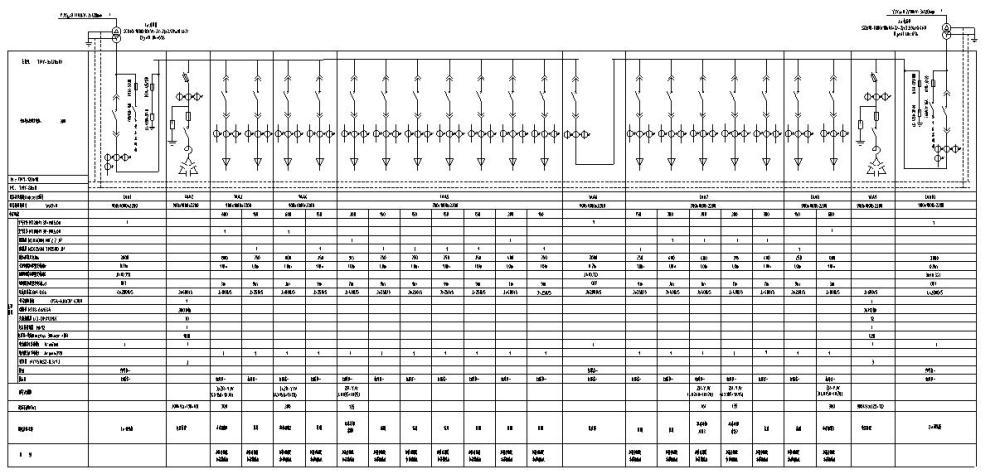

0.4KV开关柜电气系统图(一)

地下一层平面图

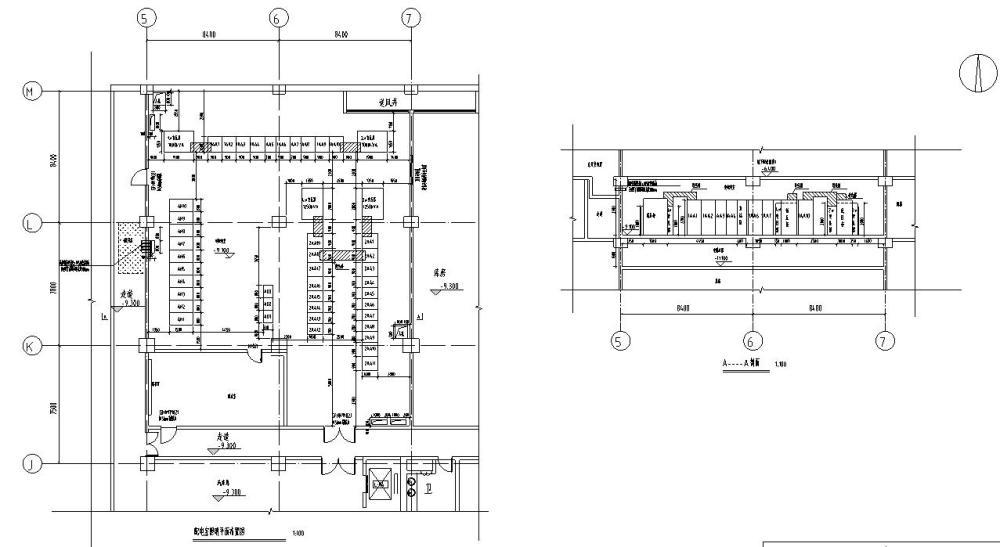

电气 平面布置图 、断面图

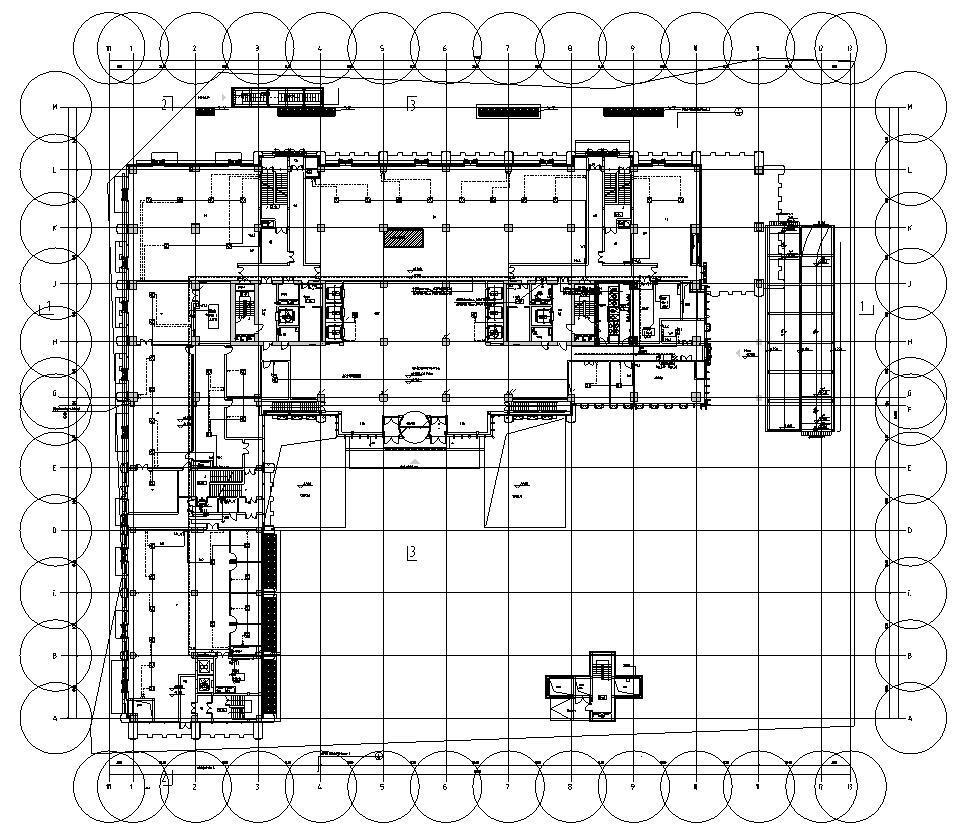

首层电力平面图

应急照明 配电箱系统 图(三)
