9层21940平米地下车库强电系统施工图纸

  • 建筑类别:住宅,交通建筑,其他
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:21940平方米
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 地下室用途:车库,其它
  • 负荷等级:一级,二级,三级
  • 项目所在地:宁夏
  • 强电设计: 供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 1、 电气设计 说明
  • 2、变电所低压侧出线竖向干线系统图
  • 3、配电系统图
  • 4、火灾报警联动系统图
  • 5、接地平面图
  • 6、配电干线平面图
  • 7、 照明平面图
  • 8、应急照明平面图
  • 9、动力配电平面图
  • 10、导流器平面图
  • 11、火灾报警平面图
  • 12、火灾联动平面图

附件详情

该附件是地下车库强电系统施工图纸,总共20张。
项目概要:该项目为地下车库(停车辆为610)..钢筋混凝土剪力墙结构,为一类地下停车库,建筑面积21940M ,层高3.8米.(内设变电所及水泵房)地面以上有住宅楼9栋。
设计范围:该资料内容为建筑物内部的高低压配电系统.电力.照明.防雷及接地.火灾报警及消防设备联动控制系统的设计.(变电所图后出)。
......
共21张。

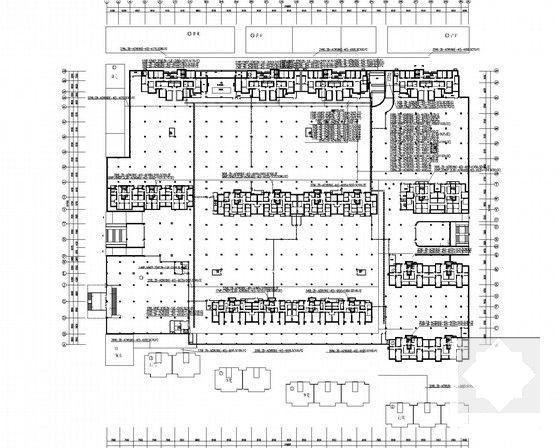

车库地下一层A段火灾报警平面图

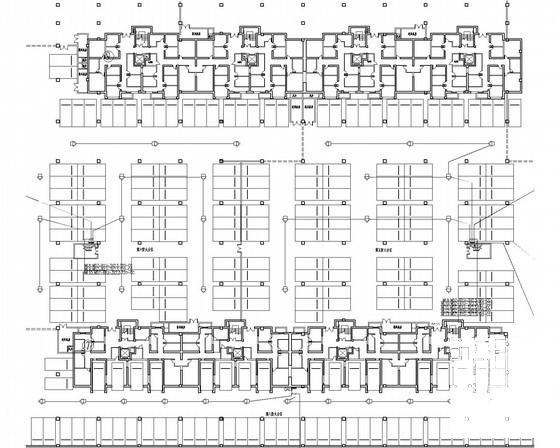

车库地下一层B段导流器平面图

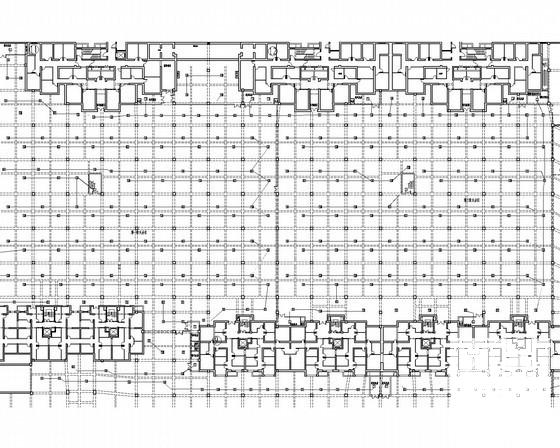

车库地下一层各楼配电干线平面图

配电系统图2

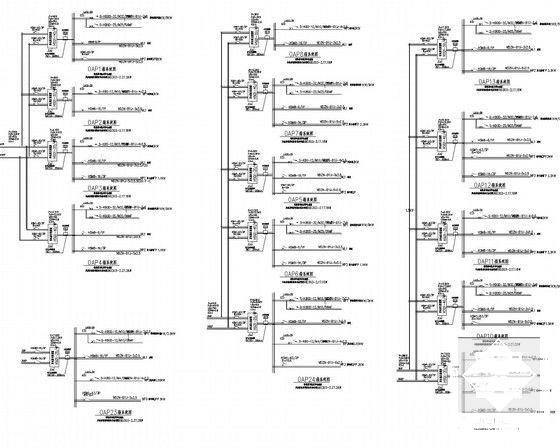

变电所低压侧出线竖向干线系统图
