地下车库消防报警系统设计施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:二级
  • 强电设计:低压配电,电气照明,接地安全
  • 弱电设计:火灾自动报警系统,入侵报警系统,广播系统,呼应信号及信息显示

附件详情

  • 1、人防电气施工设计说明
  • 2、电 气 系 统 图(一)
  • 3、地下车库战时照明平面图

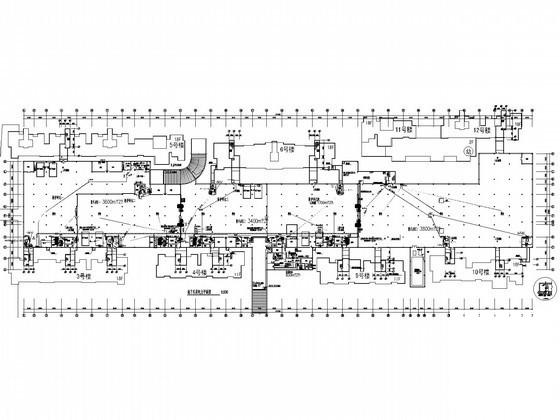

  • 4、地下车库电力平面图
  • 5、地下车库通风方式

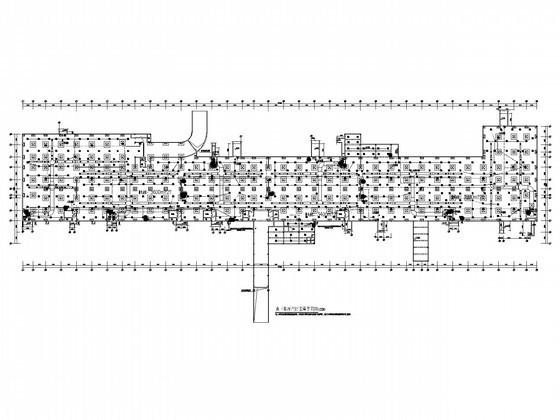

  • 6、地下车库消防报警平面图
  • 7、地下车库接地平面图

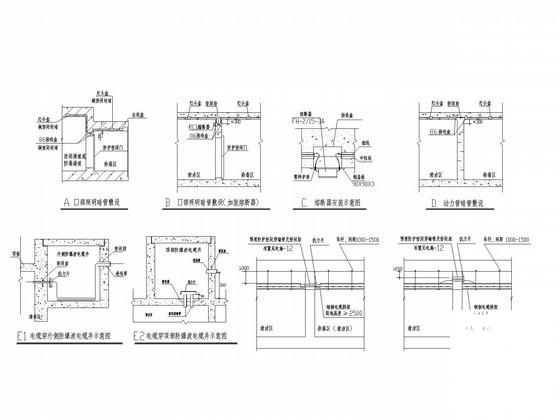

  • 8、人防管线穿围护结构做法一
  • 9、密闭肋及抗力片详图
  • 10、通风方式信号原理图 呼唤按钮安装图

附件详情

该附件是地下车库消防报警系统施工图纸,总共15张。
该项目平时为汽车库,战时为人员掩蔽工程,分四个防护单元和一个非人防单元。市电电源从地下配电所通过桥架至各单元内的配电箱。战时电源从地下柴发电站内经电缆桥架引入。市电电源与战时电源在配电箱处手动切换。柴油电站,内装两台160KW柴油发电机。两台柴油发电机一用一备,对该项目一、二级负荷供电,并可作为区域站可对邻近500M范围人防工程战时提供用电。柴油发电机设置自起动应急供电装置。当市电电源中断后,单台机组应能自起动,并在 15S内向负荷供电。具体负荷见系统图。

地下车库消防报警

F 电缆桥架穿越人防围护墙做法

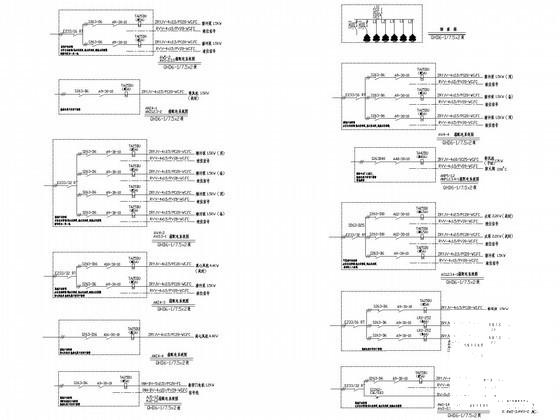

电 气 系 统 图(二)
