中学6层男生公寓楼建筑结构CAD施工图纸.dwg

附件详情

该项目为长春某中学六层男生公寓楼.
建筑结构形式:框架结构.
用地面积:1200平方米.
占地面积:794.88平方米。
总建筑面积:5045平方米.
长X宽:13.50X57.60米。
建筑高度:22.30m.

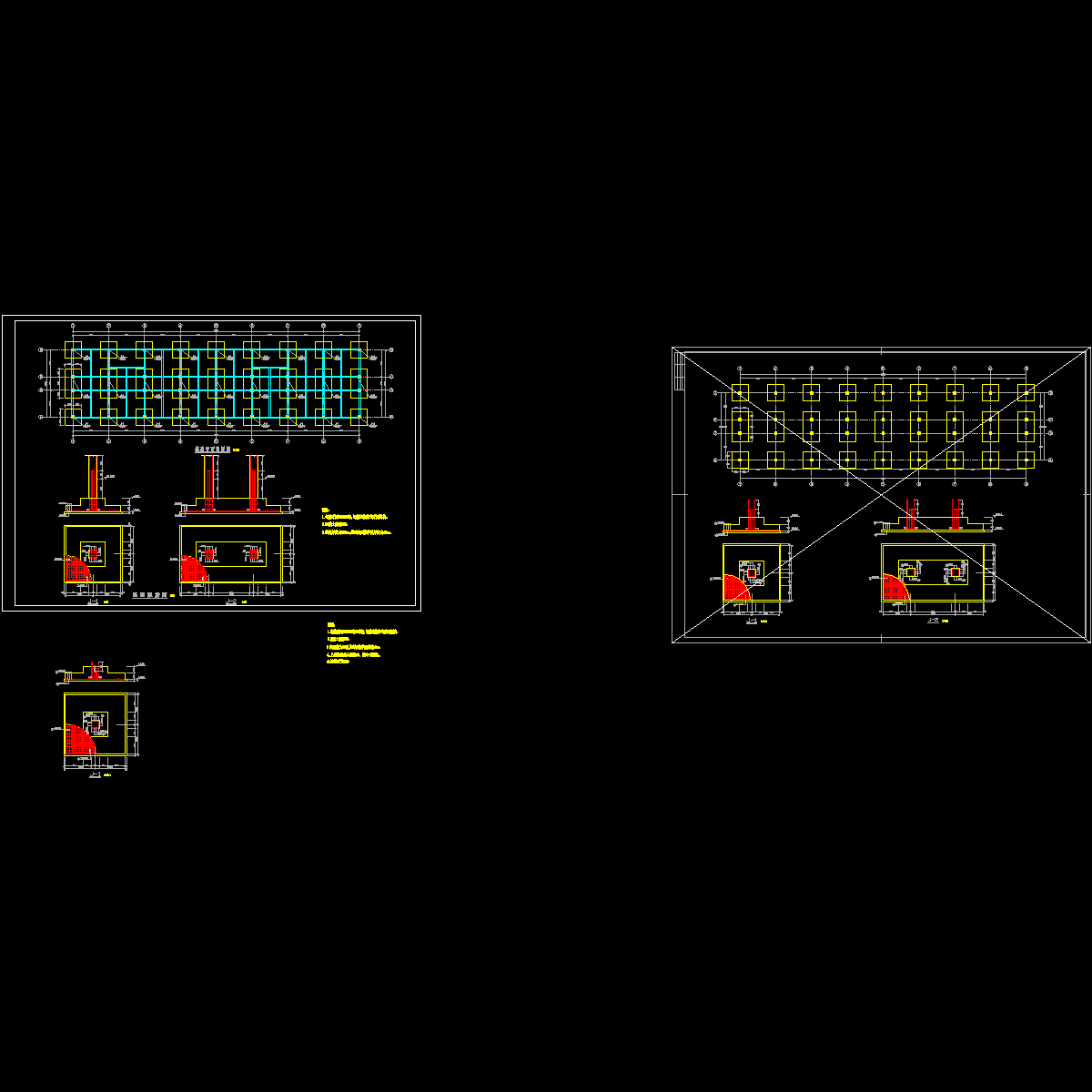

采用钢筋混凝土柱下独立基础，浇筑成矩形阶梯状，分两阶，高度为800mm，砼为C25，钢筋为HRB335级。由于走廊两侧尺寸较小，将两基础合并成双柱基础，基础下做100厚C10细石混凝土垫层。地梁采用C30砼，HRB400级钢筋。梁顶标高为±0.000m，尺寸为250 400mm，其下做100厚细石混凝土垫层。

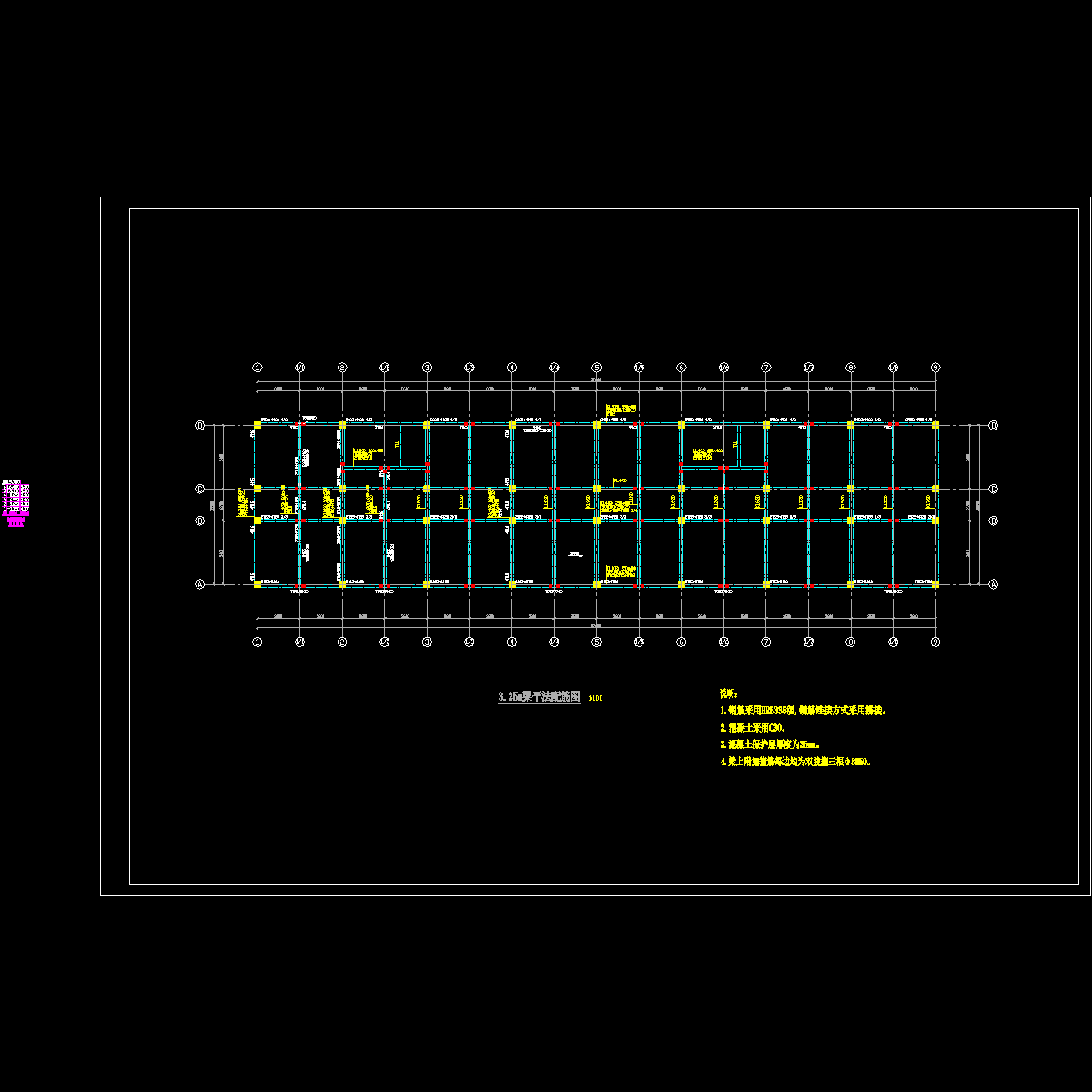

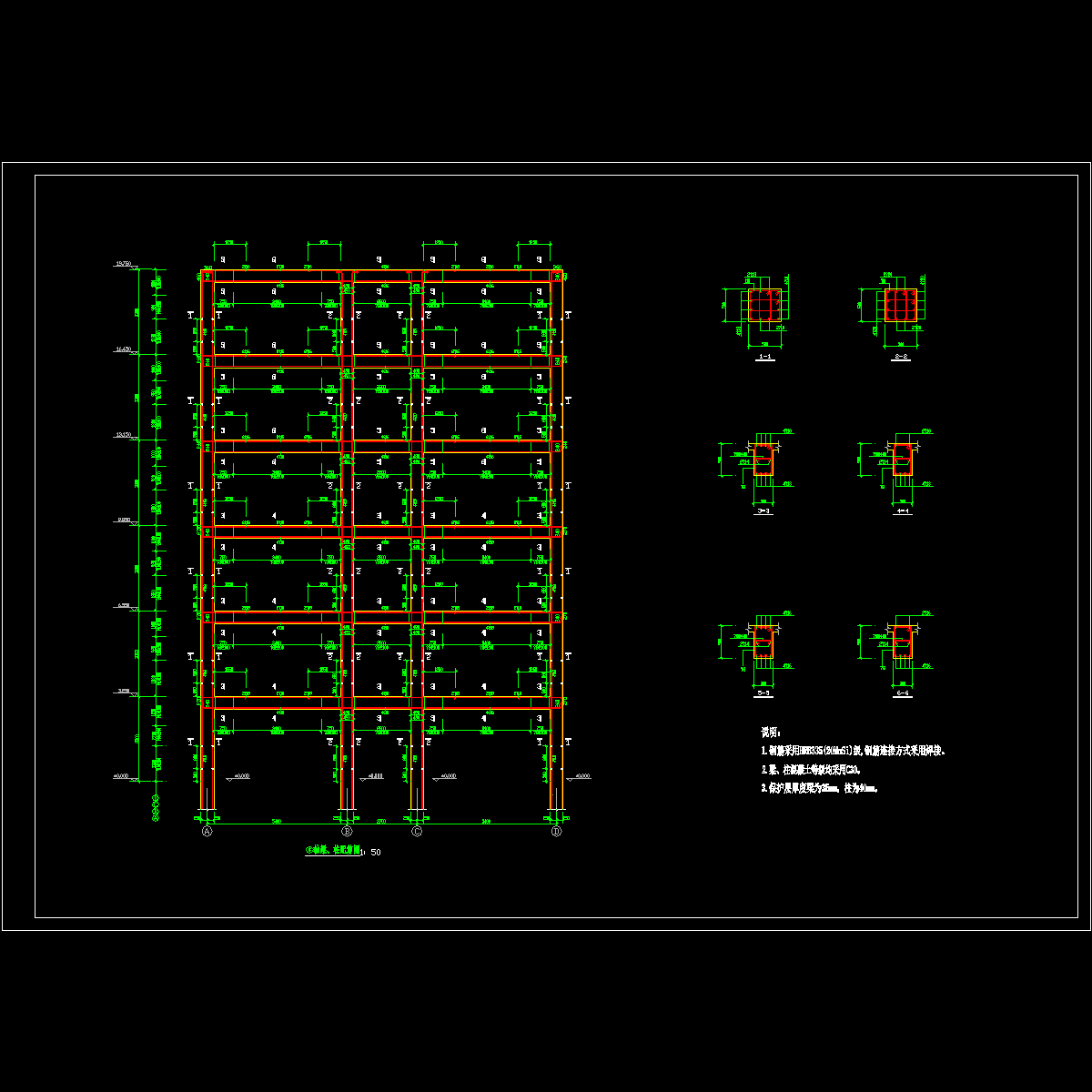

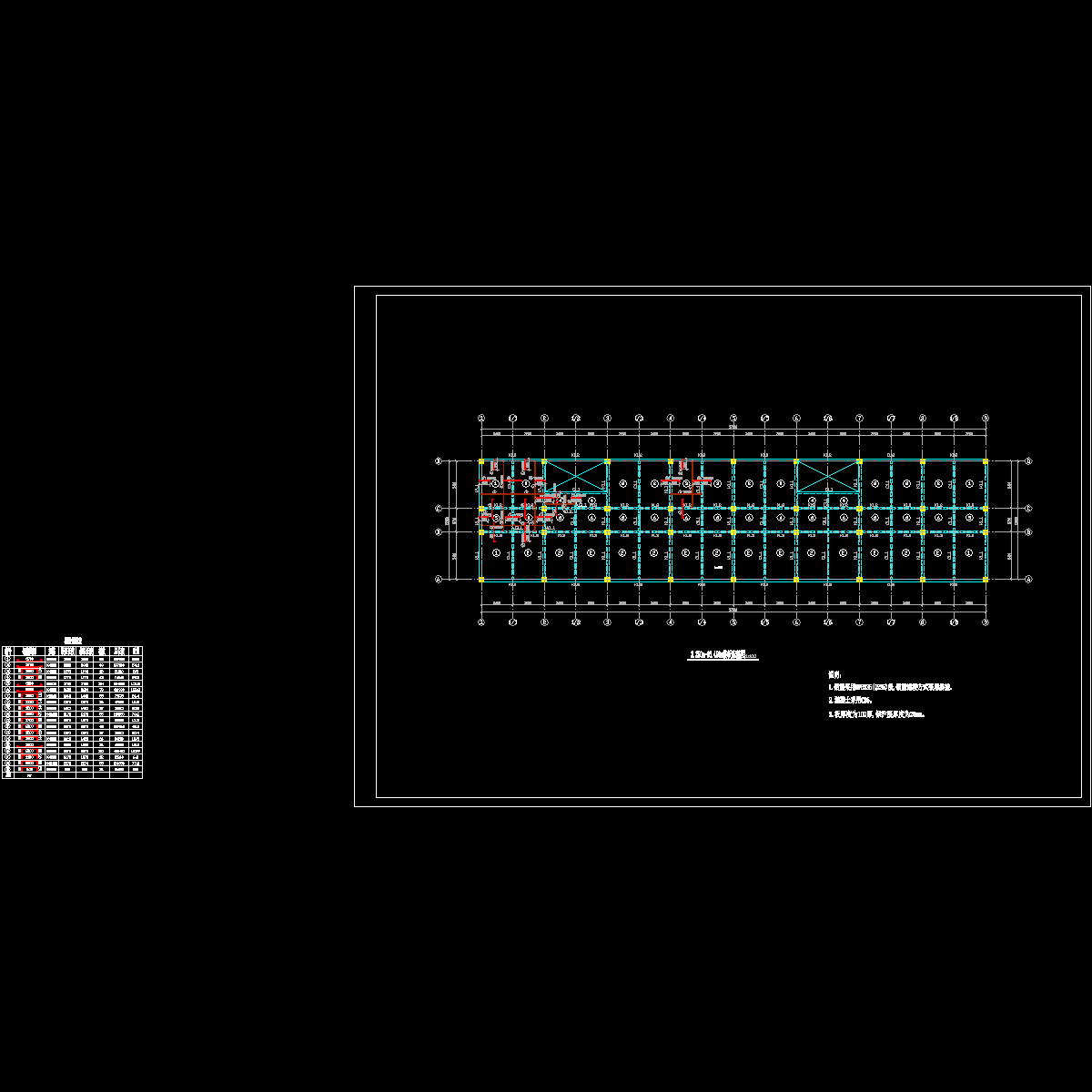

主体为框架结构。柱截面 500×500mm，主框架梁截面300×500mm、次框架梁截面250×400mm、次梁截面200×400mm，砼强度等级C30，钢筋HRB335级。板厚100mm ，砼强度等级C25，钢筋HPB235级。基础和主体所用箍筋均为HPB235级。墙体材料为陶粒空心砼砌块。

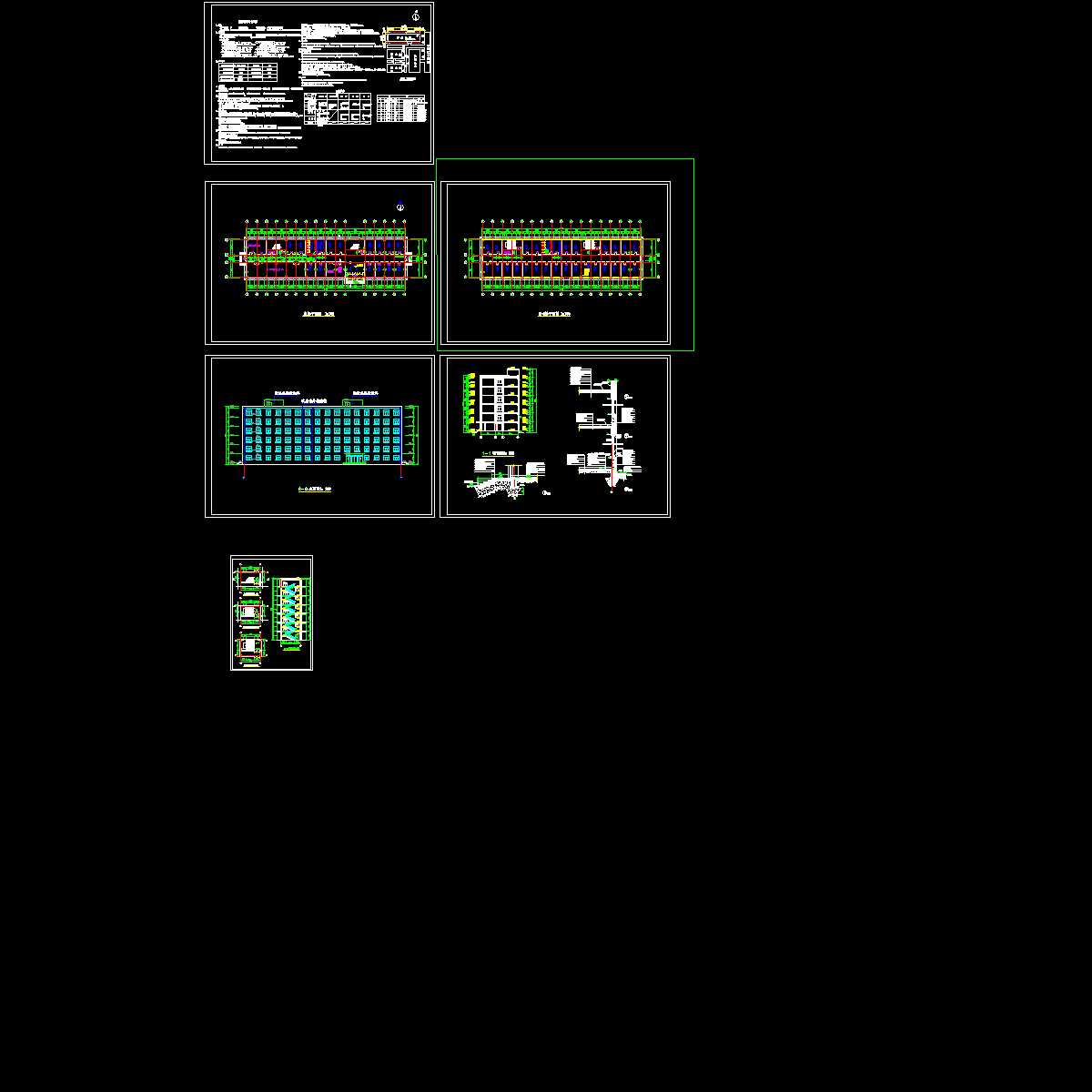

该资料包含建筑和结构施工图,计算书.
