6层中学综合楼建筑结构CAD施工图纸

  • 建筑类别:教育,文化
  • 建筑高度:多层建筑
  • 地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:砌体结构
  • 基础形式 :独立基础
  • 参考图纸:9张
  • 设计年代:近代

附件详情

某中学综合楼建筑结构图
该资料为:某中学综合楼建筑结构图
建筑总面积为1310平方米,层数为6层。
该资料包含:

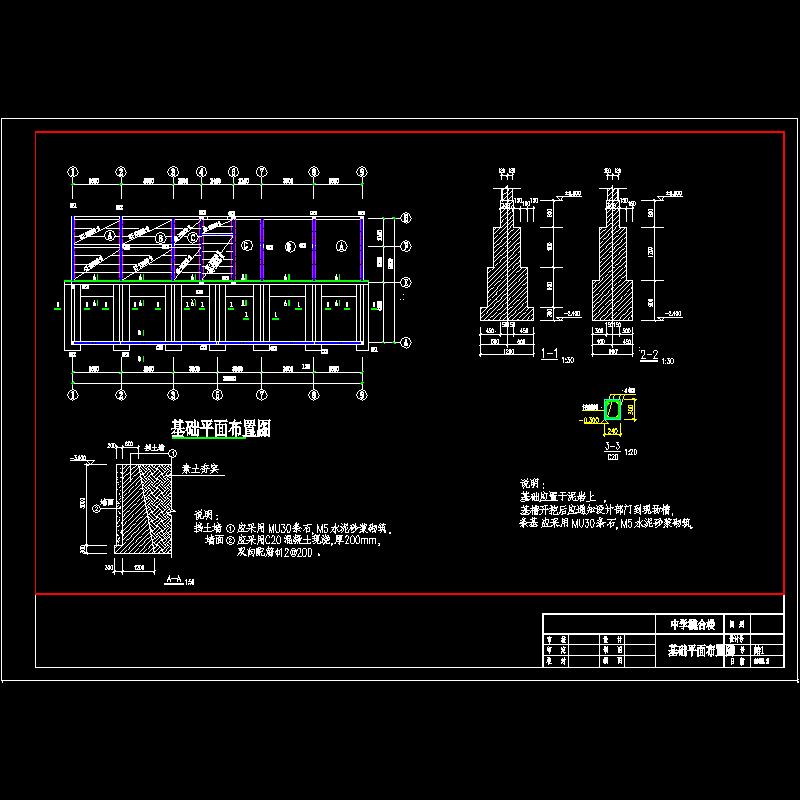

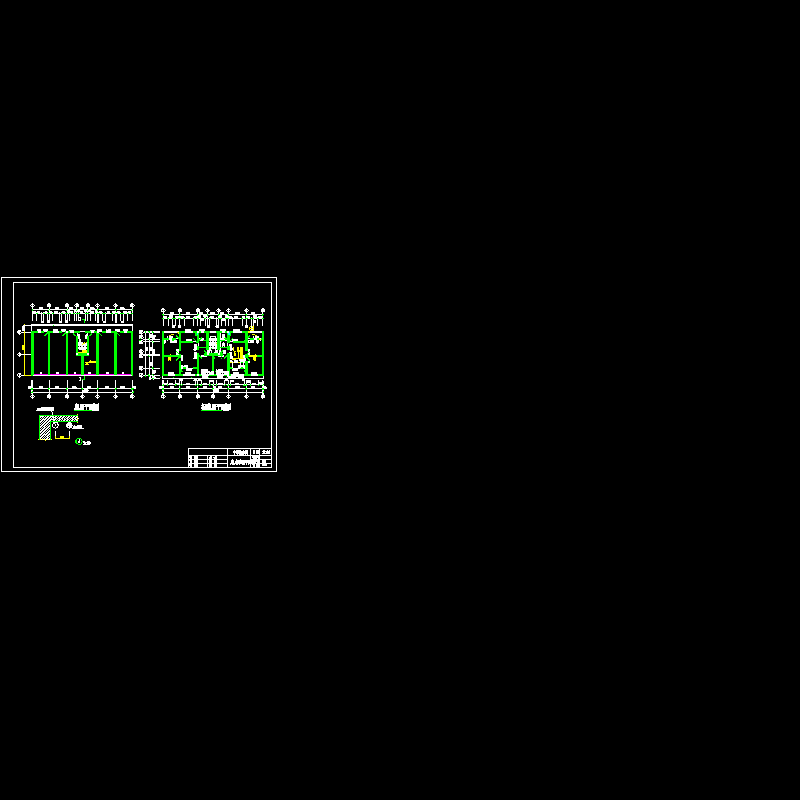

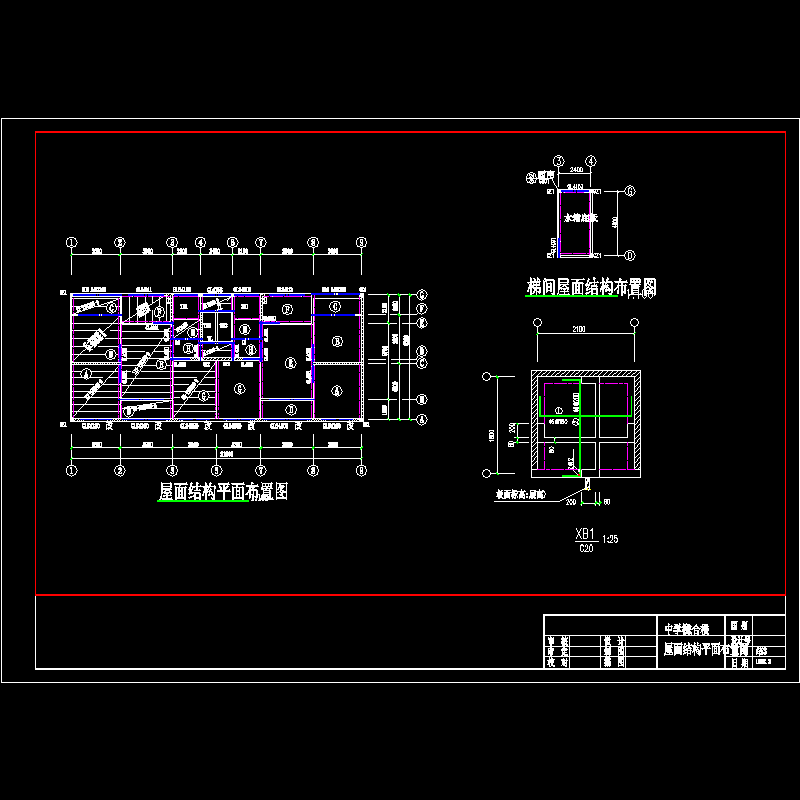

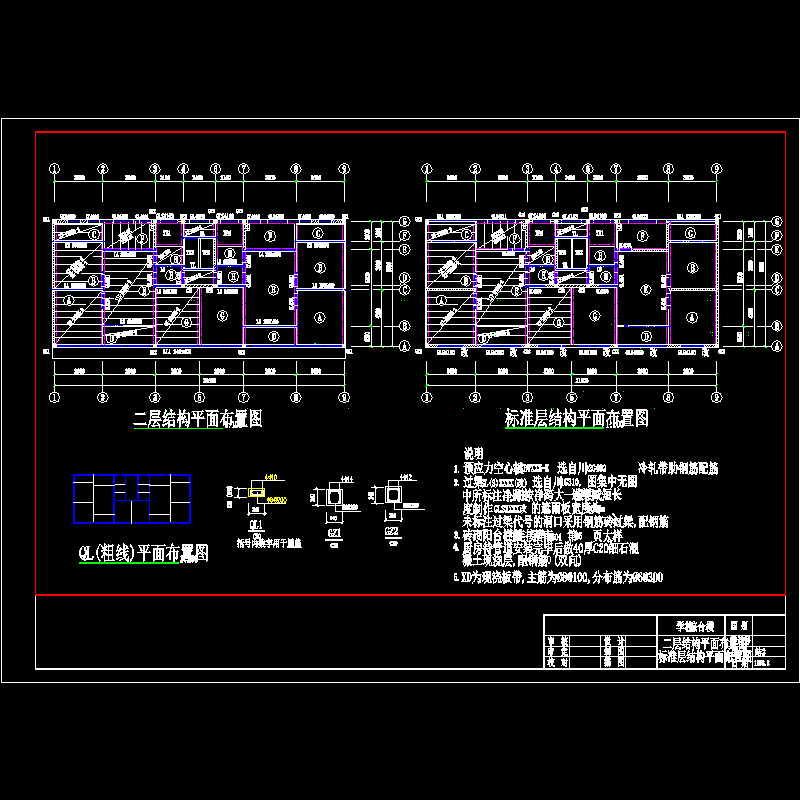

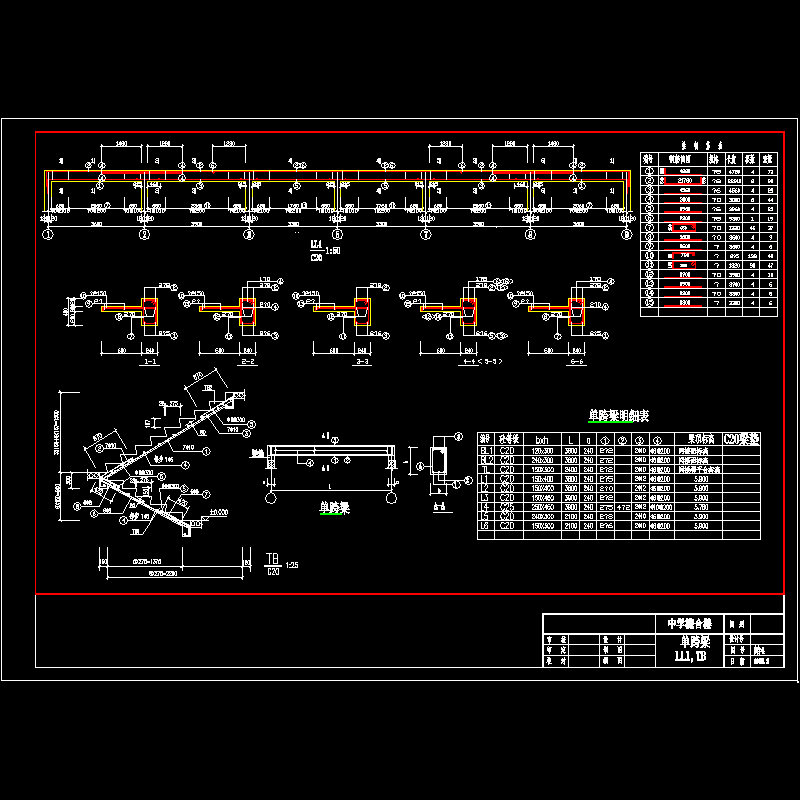

设计说明、总平面图、底,标准层平面图、屋顶平面图、厨厕详图、正立面图、剖面、基础平面布置图、二,标准层平面结构布置、屋面结构 平面布置图 、单跨梁,LL1,TB、梯间水箱配筋图共9张图纸。
