职业高级中学学校食堂建筑结构水电CAD施工图纸.dwg

  • 工程设计年代:近代-08
  • 图纸设计深度:施工图
  • 其它专业图纸:结构, 给排水, 电气
  • 效果图:无

附件详情

建筑名称:江苏省扬州职业高级中学-学生食堂
建设单位:江苏省扬州职业高级中学
建设地点:原扬州市教育学院内,(南临史可法路,北临梅岭西路,西临北门外大街) 设计的主要范围和内容:该项目包括土建设计和一般装修设计(不包括二次装修设计)
该项目地上建筑面积 5431M2.
建筑层数、高度:主体3层,局部5层,主体檐口建筑高度21.75M;
主要结构类型:框架结构, 抗震设防烈度:7度0.15g)
设计合理使用年限:50年;

2

3

4

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

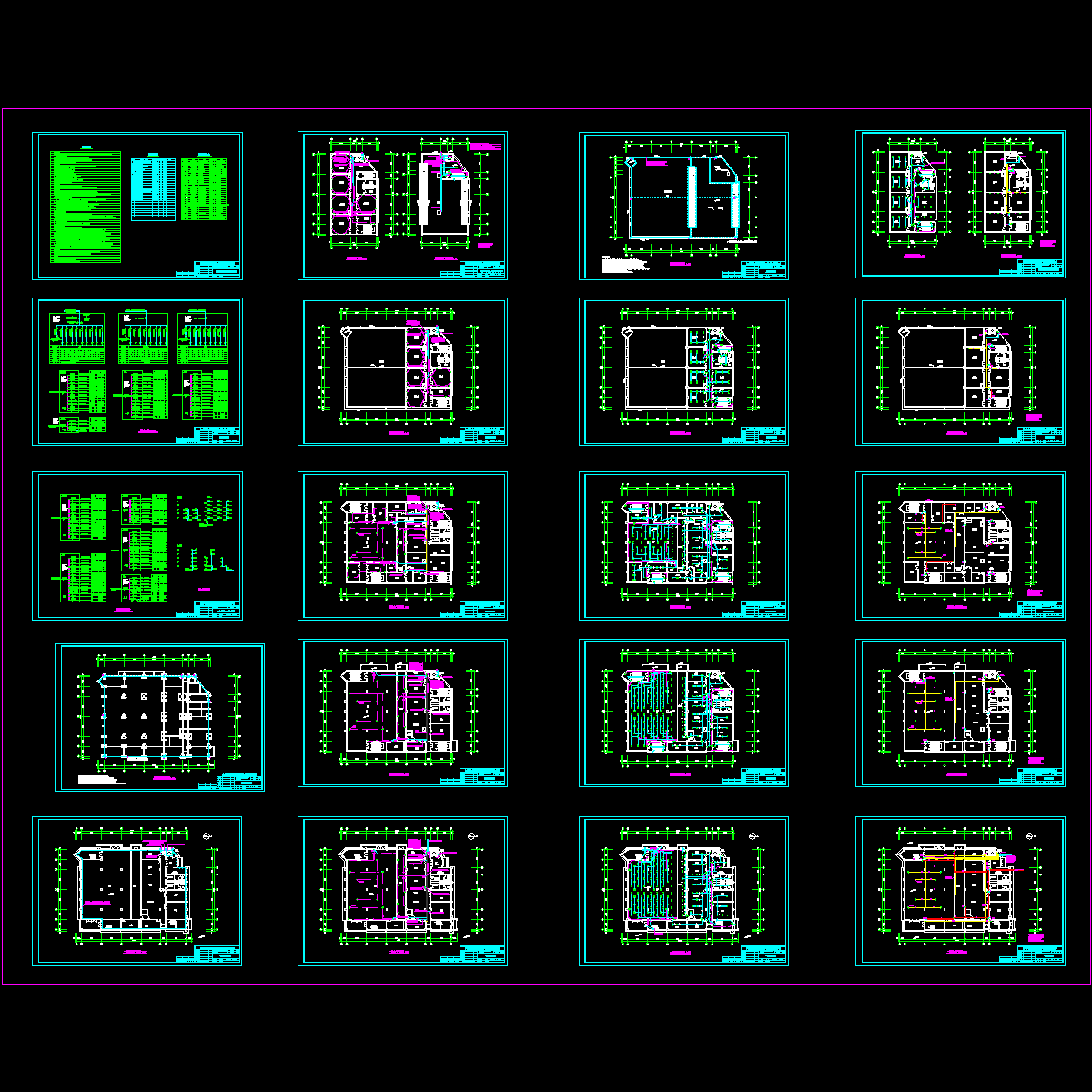

  • 食堂电图.dwg
    食堂电图.dwg

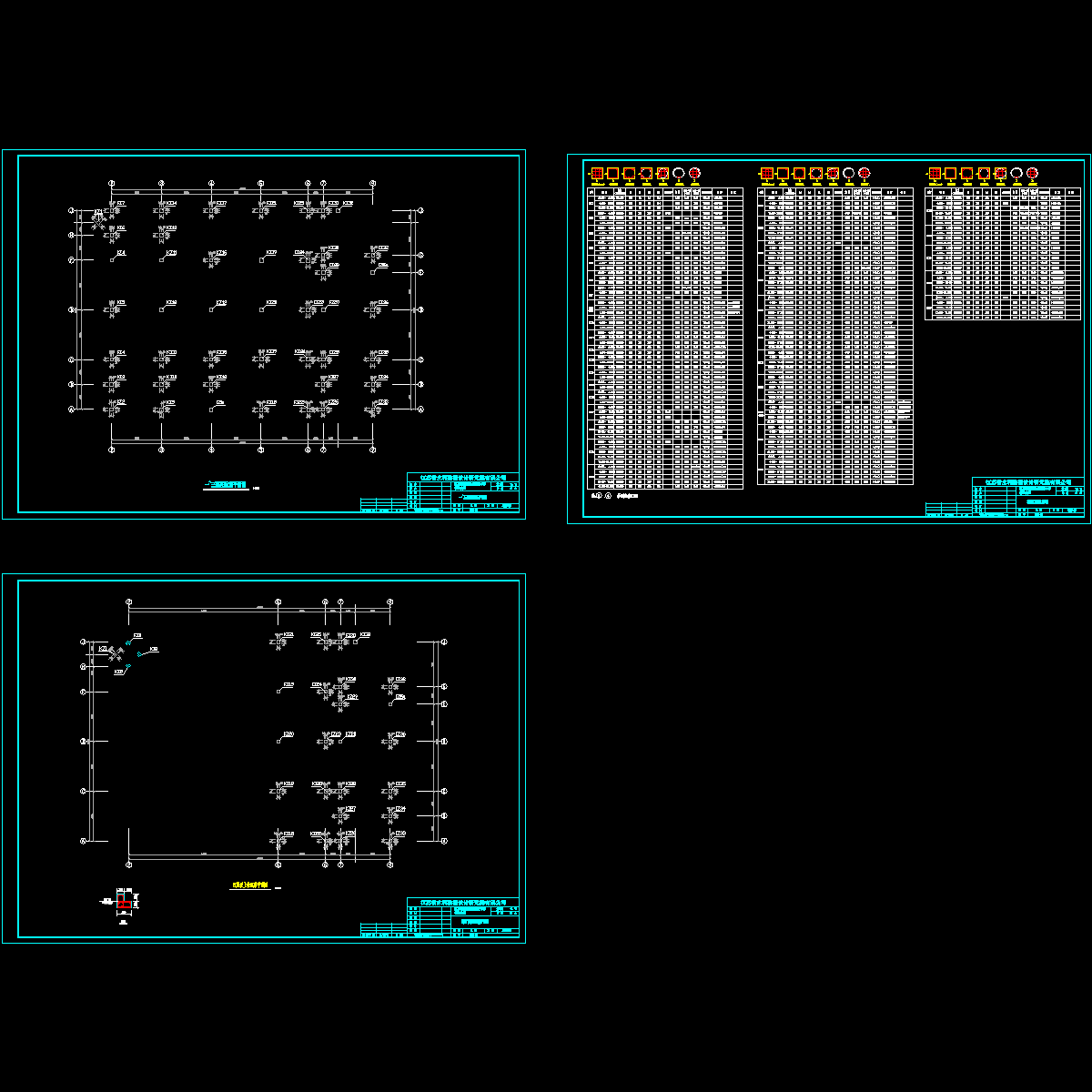

  • jcpm.dwg
    jcpm.dwg

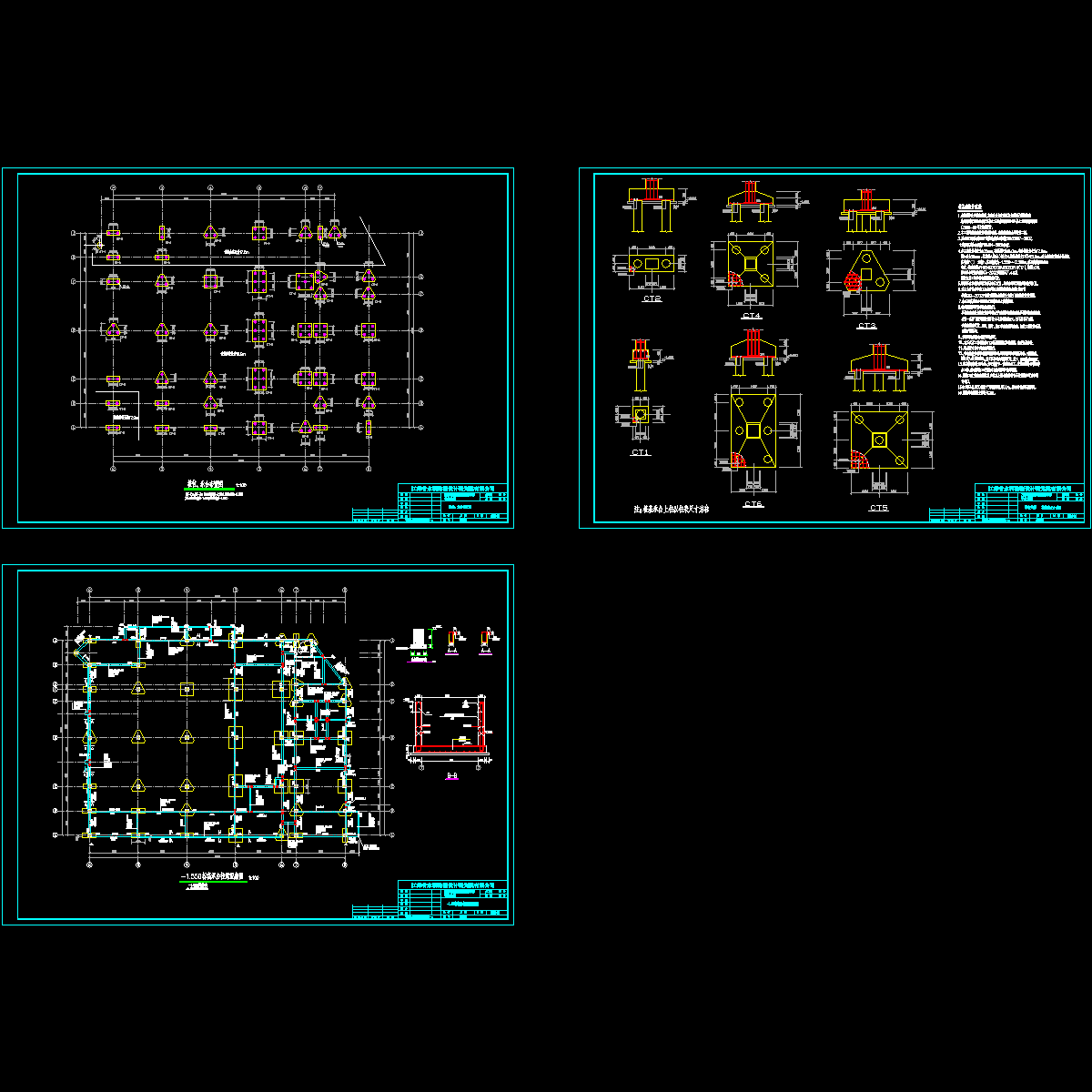

  • zpm.dwg
    zpm.dwg
  • 框架版结构说明.dwg
    框架版结构说明.dwg

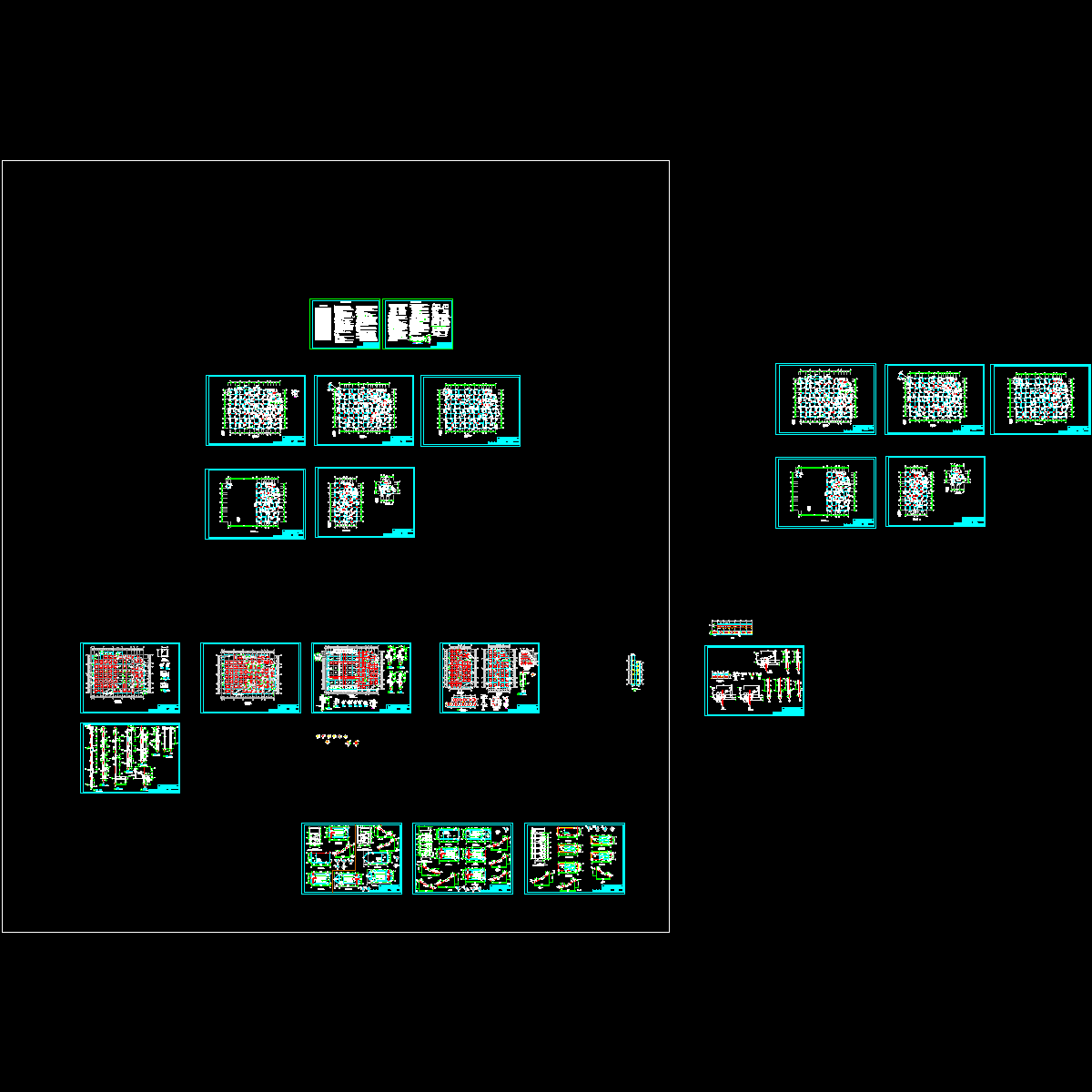

  • yc·食堂-s-end.dwg
    yc·食堂-s-end.dwg
以上是部分截图,请下载附件后查看完整高清内容
