6层框架结构住宅楼全套施工大样图2017

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:57张
  • 设计年代:近代
该附件是 6层框架结构住宅楼全套施工图2017 ,出图时间是。
建筑概述:地下储藏室1层,住宅五层,阁楼一层。建筑高度18.8m(室外地坪至最高屋脊)。房屋总高度为19.00米(自室外坪至坡屋面1/2处),南北(轴线)宽13.00m;东西(轴线)长29.20m。
包含图纸类型4种:建筑、结构、电气、给排水。

附件内含: 结构设计说明 、基础结构图、各层梁配筋图、各层柱配筋图、楼梯配筋图、各层板配筋图、建筑设计说明、建筑做法表、门窗表、各层建筑平面图、建筑立面图、建筑剖面图、楼梯详图、节点详图、给排水设计及施工说明、主要设备材料表、各层给排水平面图、给排水大样图、截给排水系统图、污废水原理图、雨水冷凝水原理图、电气设计总说明、配电系统图...... ,cad格式,共计图纸57张。

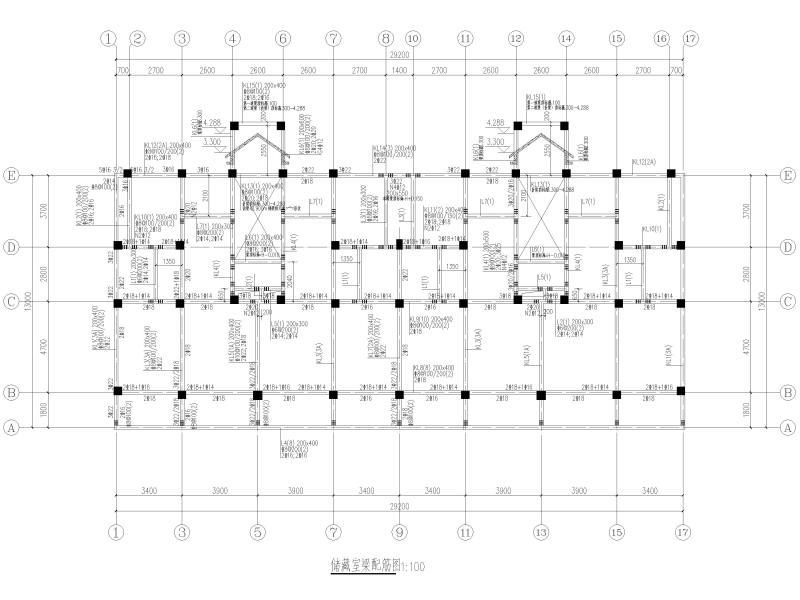

储藏室梁配筋图

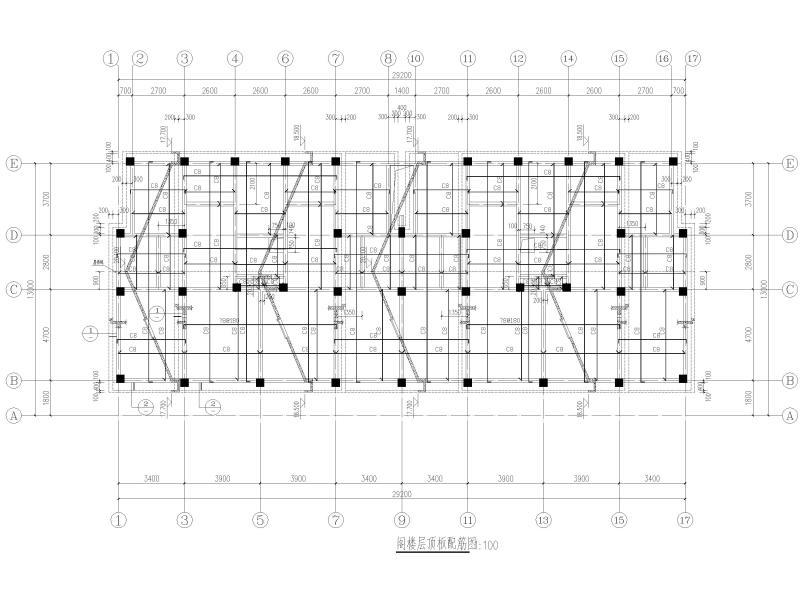

顶板配筋图

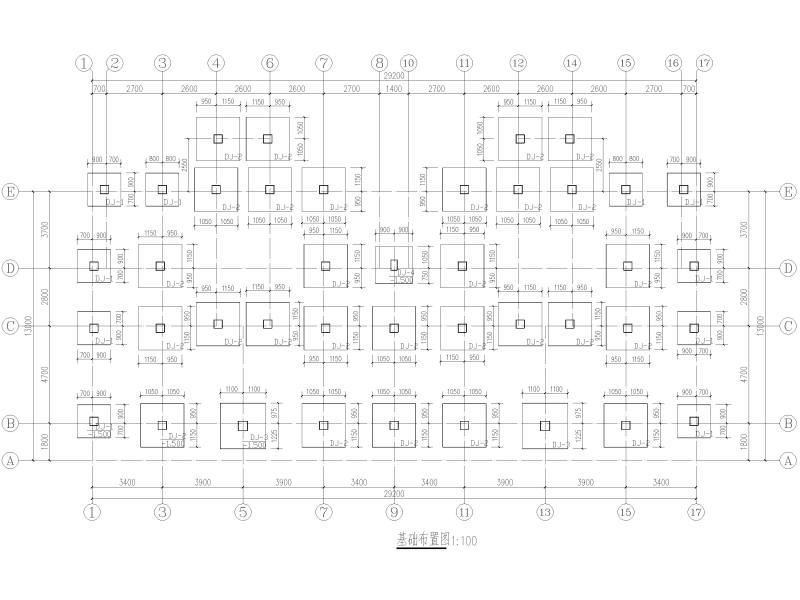

基础布置图

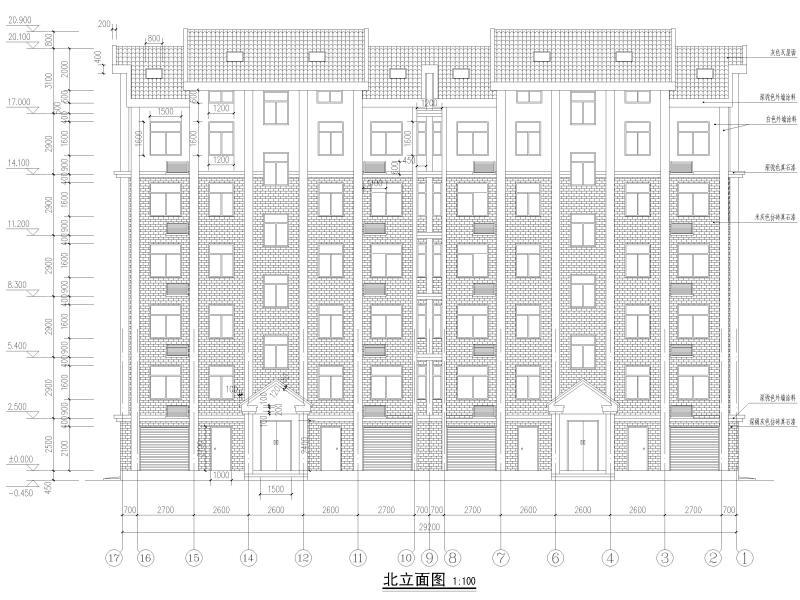

建筑立面图

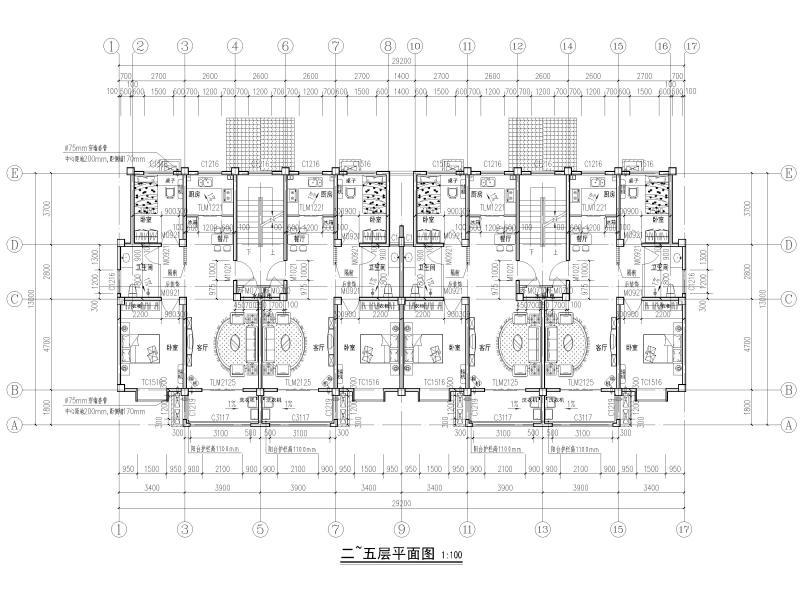

建筑平面图
柱配筋图
建筑剖面图
楼梯结构剖面图
节点详图
梁上住进构造

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅楼 - 1
    框架结构住宅楼 - 1
  • 框架结构住宅楼 - 2
    框架结构住宅楼 - 2
  • 框架结构住宅楼 - 3
    框架结构住宅楼 - 3
  • 框架结构住宅楼 - 4
    框架结构住宅楼 - 4
  • 框架结构住宅楼 - 5
    框架结构住宅楼 - 5
  • 框架结构住宅楼 - 6
    框架结构住宅楼 - 6
  • 框架结构住宅楼 - 7
    框架结构住宅楼 - 7
  • 框架结构住宅楼 - 8
    框架结构住宅楼 - 8
  • 框架结构住宅楼 - 9
    框架结构住宅楼 - 9
  • 框架结构住宅楼 - 10
    框架结构住宅楼 - 10
以上是部分截图,请下载附件后查看完整高清内容
