2层框架结构公共食堂全套施工图纸2017

资料简介
赚取积分

建筑类别：餐饮
建筑高度类型：多层建筑
建筑地上层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.30kN/平方米
雪压：0.35kN/平方米
参考图纸：43张
设计年代：近代

该附件是 2层框架结构食堂全套施工图 ，出图时间是。

建筑概述：食堂位于产业园，建筑长宽高为50.5米、53.4米、9米。总建筑面积是4411.66平方米。包含的图纸类型4种：结构、建筑、给排水、电气。

附件内含：结构设计总说明、基础平面图、框架柱平面图、各标高梁钢筋图、各标高板钢筋图、楼梯钢筋图、建筑设计说明、工程质量通病治理专篇、总平面图、建筑平面图、建筑立面图、建筑剖面图、楼梯大样详图、卫生间大样详图、墙身大样详图、电气设计说明、火灾自动报警系统设计说明、主要设备及材料表、配电箱系统图、干线及插座平面图、应急照明平面图......，cad格式，共计图纸43张。

基础平面图

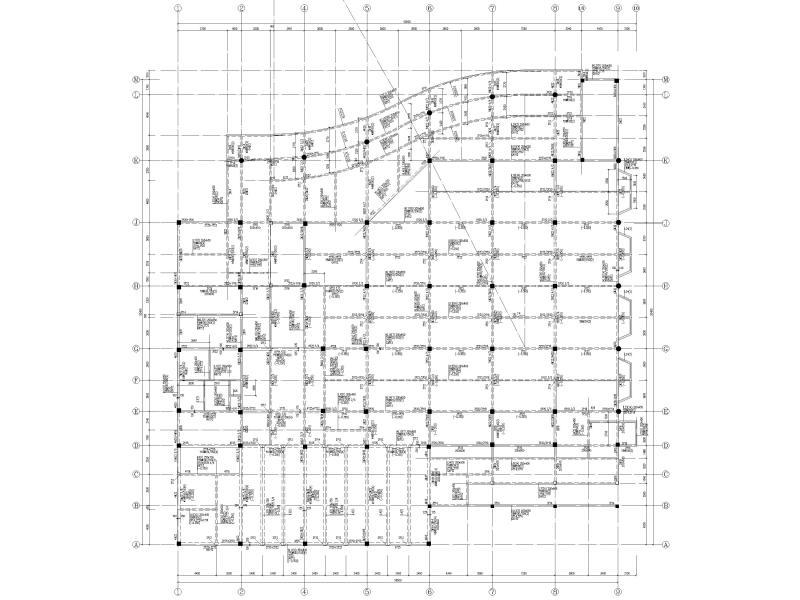

梁钢筋图

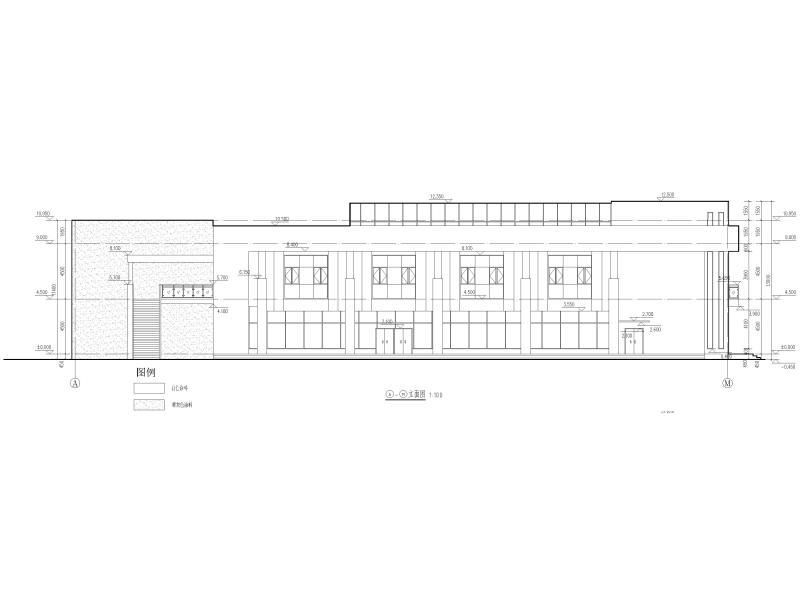

建筑立面图

建筑平面图

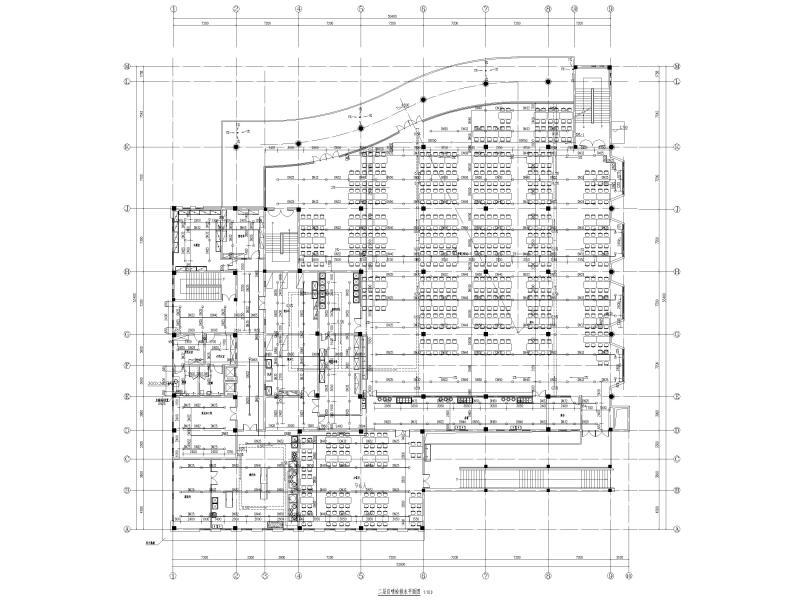

自喷给排水平面图
