城投自用办公楼暖通CAD施工图纸.dwg

空调系统设计

1．项目概要

(1)．该项目由地下一层、地上五层组成的多层建筑。(局部地下室为人防，由专业院负责战时的设计) (2)．总建筑面积：21959m2(其中地上部分：13152m2 )建筑总高度：23.95m

(3)．总冷负荷：2000KW 总热负荷：1000KW

冷耗指标：0.146KW/m2 热耗指标：0.08KW/m2

(指标中的建筑面积已扣除地下车库及设备用房的面积)

2．空调冷热源

（1）该项目经初步设计评审确认:空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式，其中地源热泵系统 按冬季热负荷确定地埋管数量

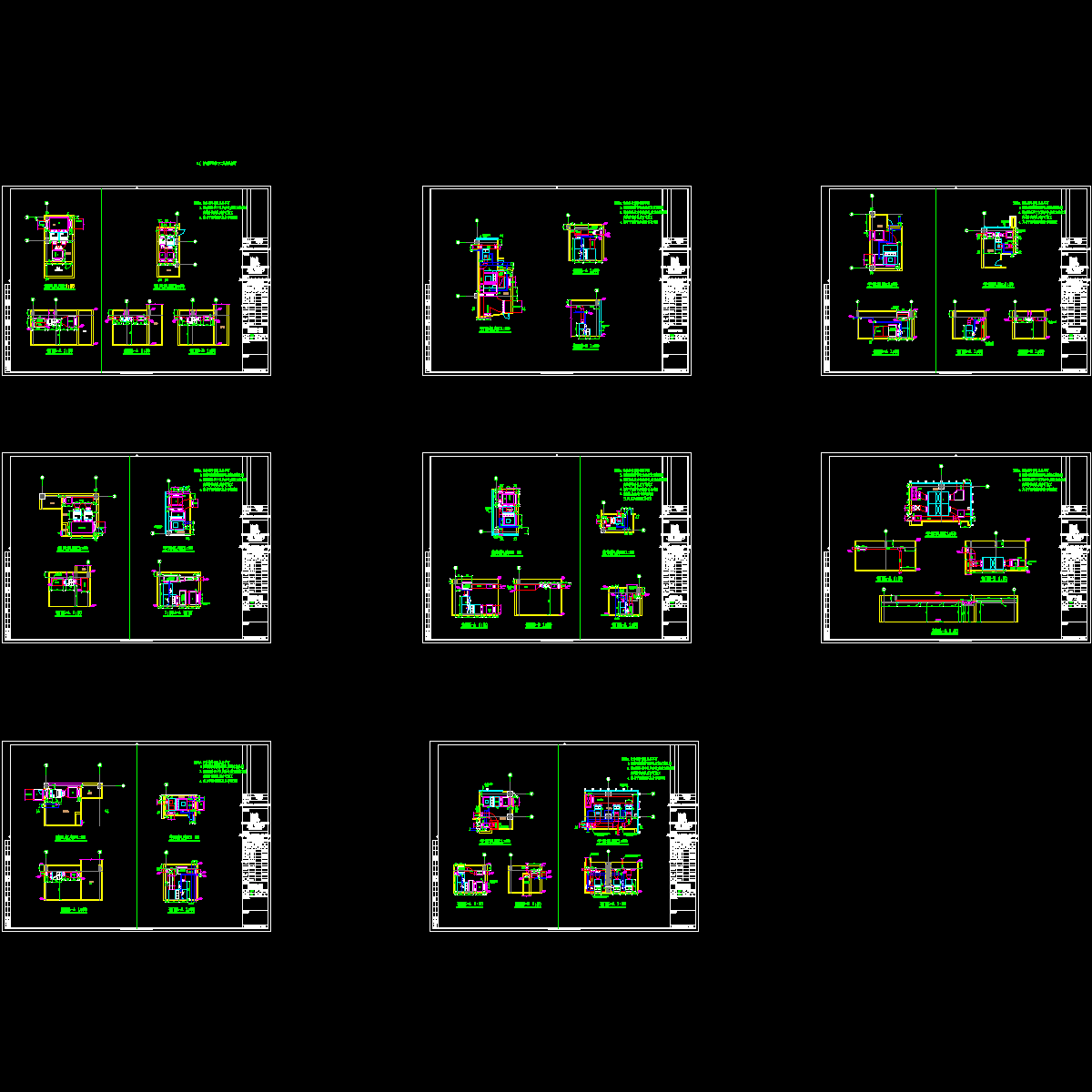

图片展示：

地下一层通风平面图

空调水系统原理图

空调末端水系统流程图
