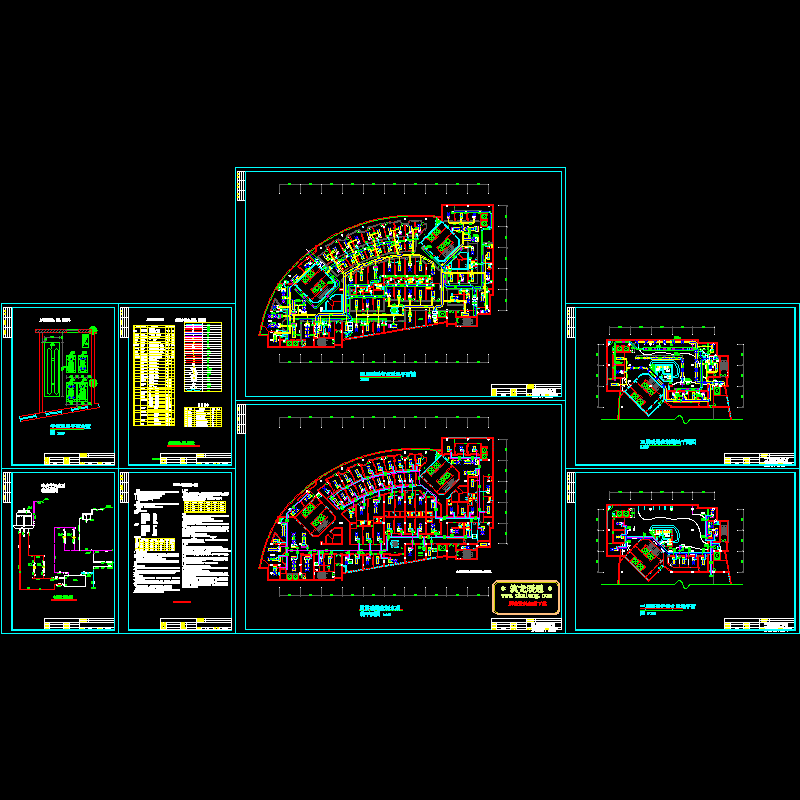

娱乐城空调全套CAD图纸

附件详情

该项目设计内容包括集中冷冻站设计;酒吧、KTV包间、公用部分的集中空调设计；KTV包间、KTV包间通风设计；酒吧、内走廊、公用部分的防排烟设计。
该项目冷源选用一台LSBLG660S螺杆式冷水机组提供，冷冻水进、出水温度为12℃/7℃，冷却水进、出水温度为32℃/37℃。热源采用甲方原空调用65℃/55℃热水，冬夏季手动切换。
该项目四层酒吧设全空气空调系统，气流组织为吊顶百叶送风，冬、夏季设新风混合回风或全回风工况运行。其余部分均采设计为风机盘管加新风系统，采用卧式暗装型风机盘管，送风口采用方形散注器（不带人字闸）或设双层百叶侧送，回风采用门铰式回风口，回风口带滤网，每层均设有一套新风系统。
