城市主干道单索面三塔斜拉桥CAD施工图纸.dwg

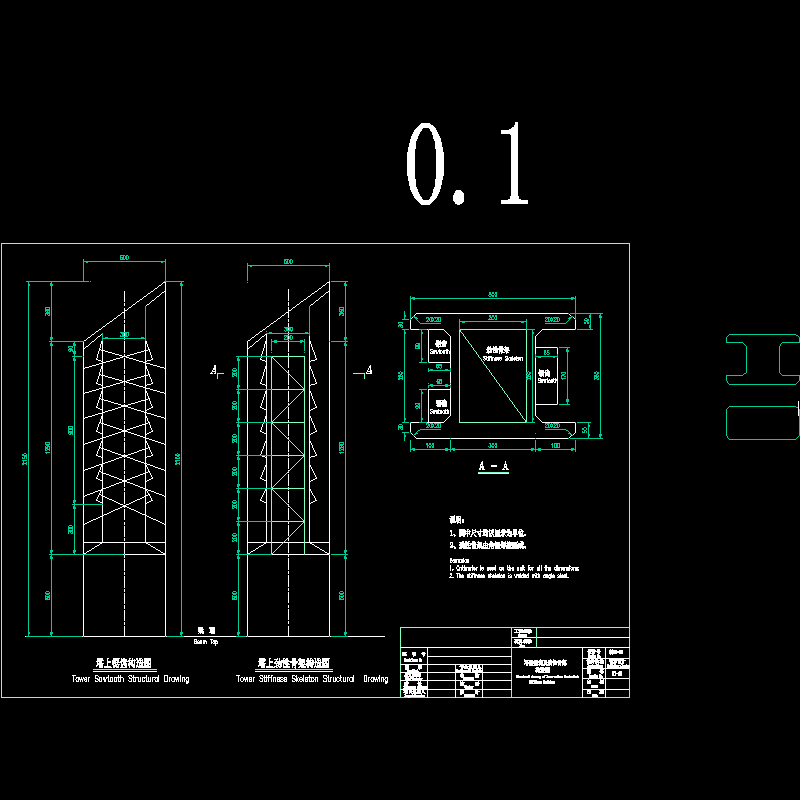

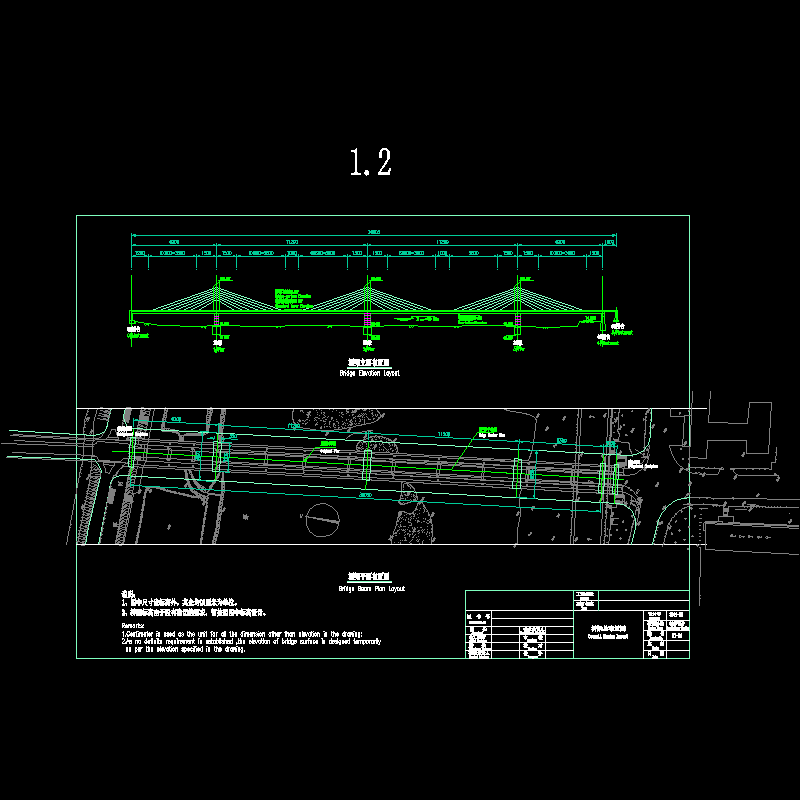

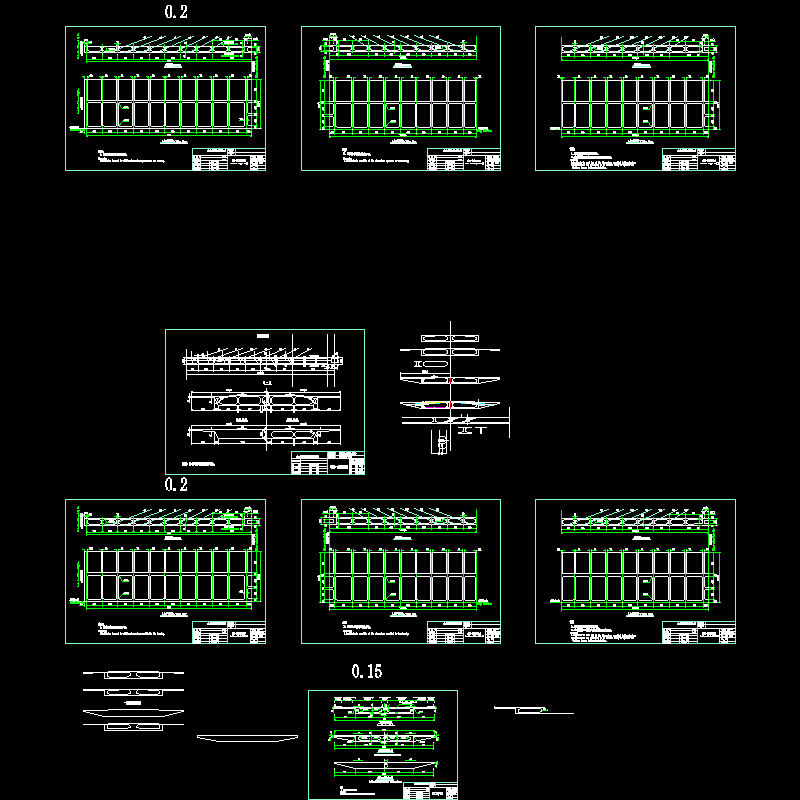

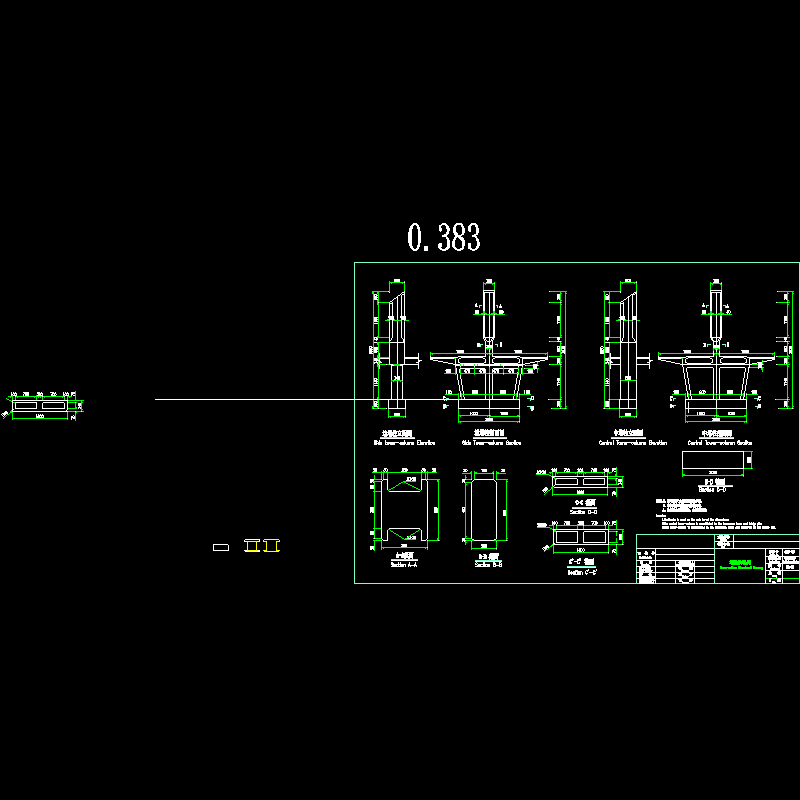

附件详情 荷载:行车道:城-A级 人行道:3.5KN/m2 非机动车道:4.0KN/m2   桥长:360m,跨径组合为63m 112m 112m 63m 10m=360m   桥面宽度:38m,中间双向六车道,两侧设非机动车道和人行道   桥面横向布置(半幅):2.5m人行道 4.5m非机动车道 11m机动车道 1m中央分隔带=19m   桥面横坡:双向1%   桥梁全长:63 112 112 63 10=360m   中间桥塔为梁塔墩固结体系,两侧桥塔为梁塔固结,在桥墩上设置支座   主梁采用单箱2室箱形结构,中心处梁高2.4m,横坡1%,梁顶板厚25cm,底板厚24cm,中腹板厚度2.5m,边腹板厚度1m。主梁每隔6m设置一道横隔梁,横隔梁厚度为70cm,两端设有端横隔梁,拉索锚固在箱梁中腹板底部。主塔桥面以上高20m,上塔柱采用工字型截面,以便拉索锚固,断面尺寸为5.0m×3.8m;中塔柱采用实体截面,截面尺寸为5.0m×2m。墩身采用箱形薄壁结构,墩中设置横隔板,基础采用扩大基础。斜拉索采用镀锌高强钢丝,冷铸锚,热挤压PE护套,由专业厂家生产。引桥主梁为预制钢筋混凝土空心板,板厚65cm,宽度125cm。      桥梁总布置图4   全桥工程数量表   主梁内力及应力图7   桥梁施工示意图   桥面铺装及人行道构造图   边墩及桥台构造图2   引桥主梁构造图   拉索锚固构造图   箱梁横向预应力筋图3   箱梁纵向预应力筋图2   箱梁一般构造图4   塔柱锯齿及劲性骨架   塔柱构造图   ……   共计28页 塔柱构造图 箱梁横向预应力筋图 边墩及桥台构造图 桥梁施工示意图 桥梁总布置图 拉索锚固构造图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • f1-01.dwg
    f1-01.dwg
  • f1-02.dwg
    f1-02.dwg
  • f1-03.dwg
    f1-03.dwg
  • f1-04-07.dwg
    f1-04-07.dwg
  • f1-08-10.dwg
    f1-08-10.dwg
  • f1-11.dwg
    f1-11.dwg
  • f1-12.dwg
    f1-12.dwg
  • f1-13.dwg
    f1-13.dwg
  • f1-14.dwg
    f1-14.dwg
  • f1-15.dwg
    f1-15.dwg
以上是部分截图,请下载附件后查看完整高清内容
