9层厂房强弱电电气系统施工图纸

  • 建筑类别:办公,科研
  • 建筑设计面积:5万平方米
  • 建筑地上层数:9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:设备用房
  • 负荷等级:二级,三级
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统,建筑设备监控系统,有线电视和卫星接收系统
一.建筑概况
该项目位于位于xx区,东临xx西路,北临xx二街.工程性质为丙类厂房。 地下二层主要为库房,水泵房,冷冻站房及电气站房等;地下一层主要为电气站房等; 地上最高为9层,主要为研发及数据中心;主要为计算机性质负荷; 主体高度最高为44.5米.其建筑设计结构形式为现浇钢筋混凝土结构; 钢筋混凝土楼板. 其中:1幢总建筑面积:38109.16m , 2 地下:9330.09m , 2 地上:28779.07m 2 2幢总建筑面积:15829.26m , 2 地下:3536.96m , 2 地上:12292.30m 2 本建筑为二类高层建筑。 负荷级别:走道、值班、应急照明;安防系统;电子信息设备 机房;客梯;排污泵;生活水泵;消防用电等负荷均为二级. 普通照明;空调电源等负荷均为二级. 其它不属于二类用电要求的剩余用电负荷为三级. 本楼所需2路10KV电源由市区开闭站采用电缆埋地引来. 1幢变电所内设2台1250KVA及1台800KVA变压器,负荷计算详见系统图. 2幢变电所内设2台630KVA及1台400KVA变压器,负荷计算详见系统图.
二.设计范围
该资料包括红线内的以下内容:
1.本楼强电设计包括:供配电系统,电力和照明系统以及防雷接地系统等设计.
2.本楼弱电设计包括:有线电视系统,电话系统,保安监控和消防系统等设计.
3.本楼变配电室系统设计需供电局方审批后方可实施.
4.弱电系统 (不包括消防系统)设计仅提控制性指标和要求并预埋套管和中间箱,
到竖井即可(甲方设计任务书要求),待业主确定产品后,由专业公司一并设计和施工.
1幢配电箱、柜系统图(四)

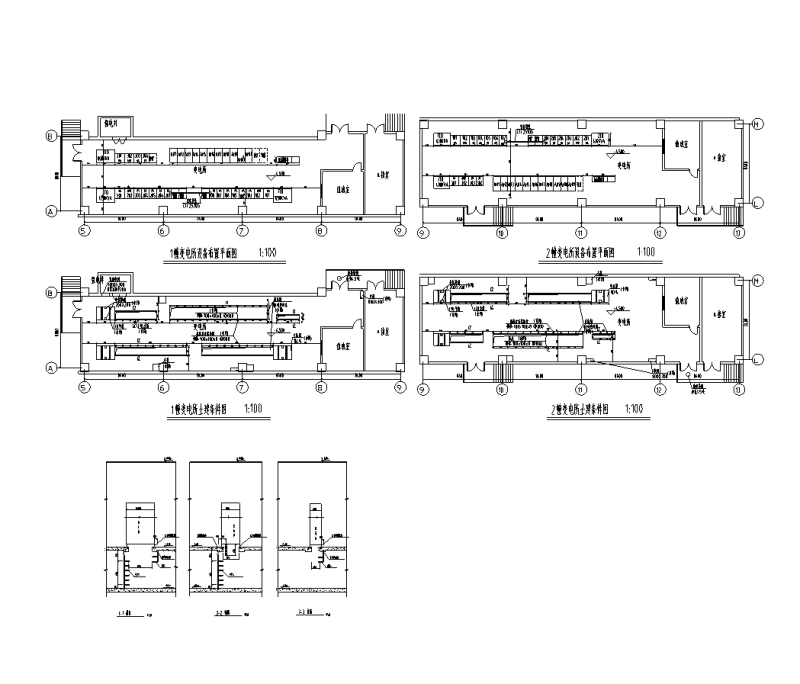

变电所详图

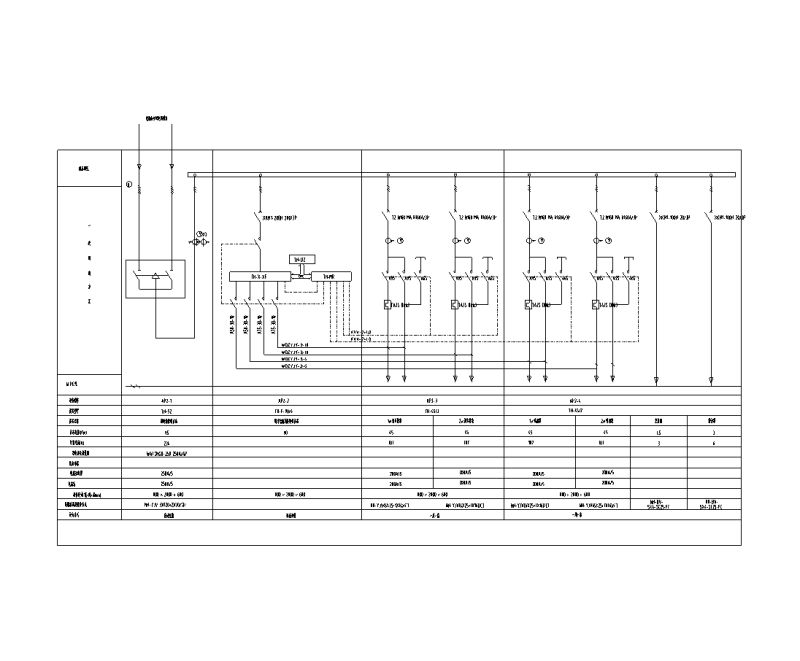

低压系统图

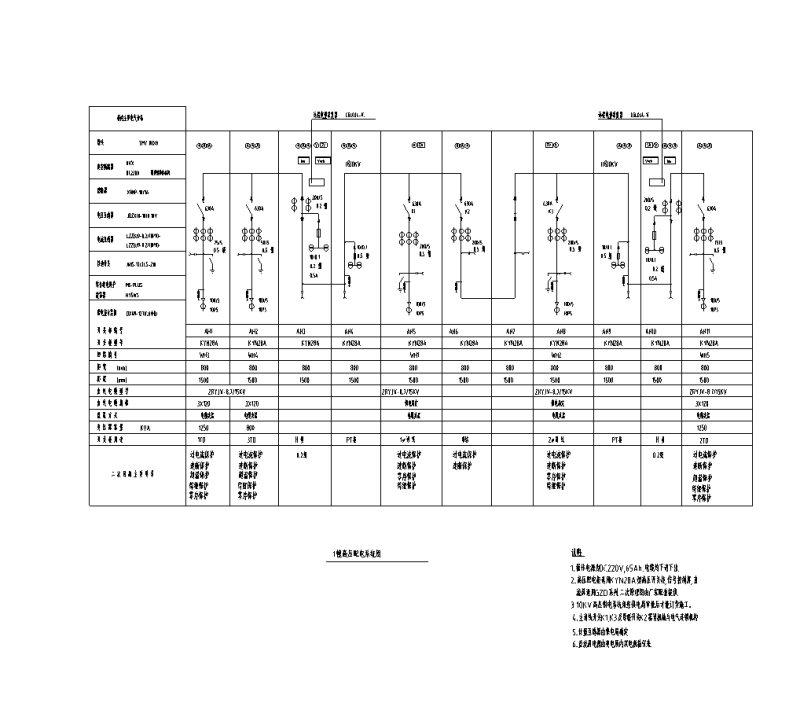

高压系统图
火灾报警系统
弱电系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1
  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2
  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3
  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
