10层老年公寓电气系统CAD图纸

附件详情

该附件是某十层老年公寓电气系统图纸，总共16张，不含电气平面图。
大楼地下一层，地上十层。地下一层为汽车库、设备用房等（设备用房包括用户变、排烟机房、消防泵房、生活泵房、空调机房等），汽车库停车数量78辆，为III类汽车库。地上一层为小商铺及商业营业厅（局部设有消控室、弱电机房），二层为商业营业厅，三~十层为综合用房。层高:地下一层为4.5米(局部3.6米)，一层为5.0米，二层为4.0米，三~九层为3.8米，十层为4.5米，屋顶设有电梯机房等，一层室外（地下室上方）设有0.45米覆土，建筑主体高度40.55米，总建筑面积为16654平方米。建筑设计结构形式为框架结构，现浇混凝土楼板,一层板厚为16厘米（局部有覆土为30厘米），其余部分板厚为12厘米，主梁高80厘米，次梁高50厘米。空调系统:除一层消控室，弱电机房外均采用中央空调系统。该项目为一类高层综合楼。

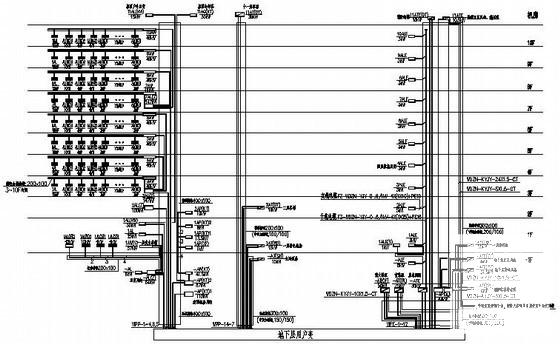

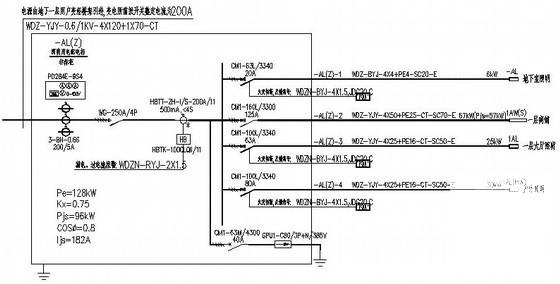

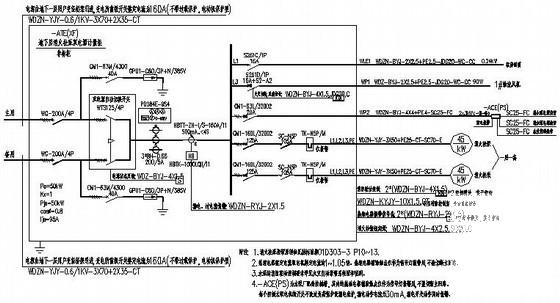

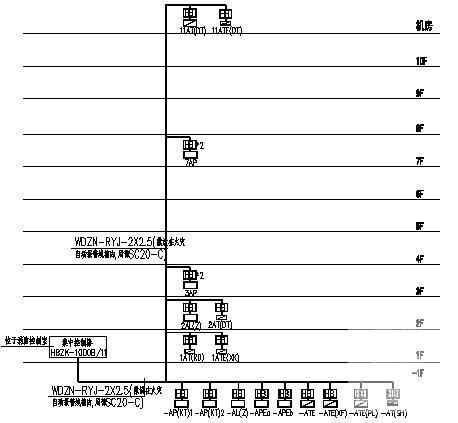

电气设计包含竖向配电干线系统图设计、配电箱系统图设计、漏电火灾报警系统干线图、火灾自动报警系统设计、电视、电话系统图设计等。
