楼面电气系统CAD图纸

附件详情

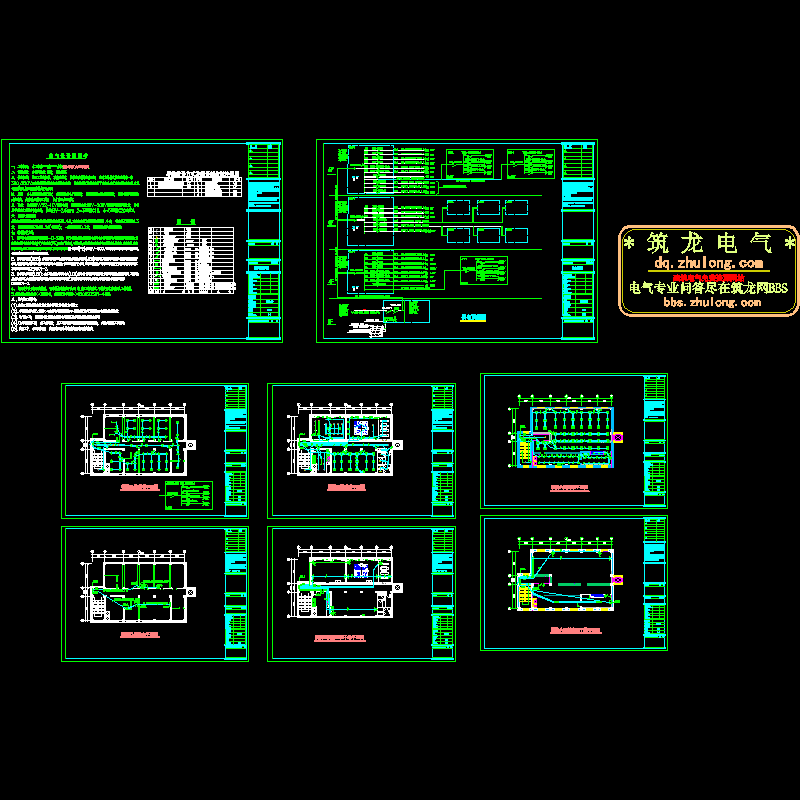

楼面电气系统图，共8张图纸，主要包括电气说明，配电系统图，照明 ，动力平面图，插座和干线平面图等
这是一套大楼电气系统图,很详细的,还有各个用料的标准。

一. 项目概要: 该项目为中国银行本溪分行食堂局部四,六层照明设计.
二. 设计内容: 该资料包括:照明; 配电系统.
三. 供电概况: 按照工程的规模. 功能及要求, 其供电负荷等级为三级. 由本室外箱式变电站引来一路380/220V三相四线制电源至本建筑总配电箱. 总配电箱以放射式和树干式组合方式配电至各配电箱.电能计量有功电度表设置在箱式变电站内.
四. 照明: 办公室照明采用荧光灯, 荧光灯采用电子镇流器; 厕所采用防水防潮吸顶灯; 厨房各房间采用防水防潮灯, 走廊采用扁圆吸顶灯; 门厅为组合吸顶灯.
五. 配线: 进线采用VV22-1KV铜芯电缆, 楼内配线均采用BV-500V绝缘导线穿管暗敷设, 除各层平面图及系统图中标注外, 应按:BV-2.5mm 2~3根穿SC15, 4~5根穿SC20的原则.
