4层医院培训基地给排水施工图纸含计算书

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3028.2平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式:市政供水,变频供水
  • 项目所在地:上海
  • 设计详细说明:有
项目概要:
1、工程地点:该项目为上海市医疗卫生应急物资储备、保障和培训基地,位于上海市浦东新区云台路1800号,上海市东方医院(南院)院内。
2、工程规模:该项目建筑面积3028.2m2,,建筑体积17141m3,地上四层,建筑高度22m。
3、建筑用途:该项目为培训用房。
4、建筑建筑设计结构形式:该项目为钢筋混凝土框架结构,耐火等级二级,设计使用年限50年。

设计范围:
该资料承担该项目室内给水、排水及消防部分的设计。
管道系统:
该项目设有生活给水系统、生活排水系统、雨水排水系统、消火栓系统以及喷淋系统和灭火器配置。

部分图纸展示:

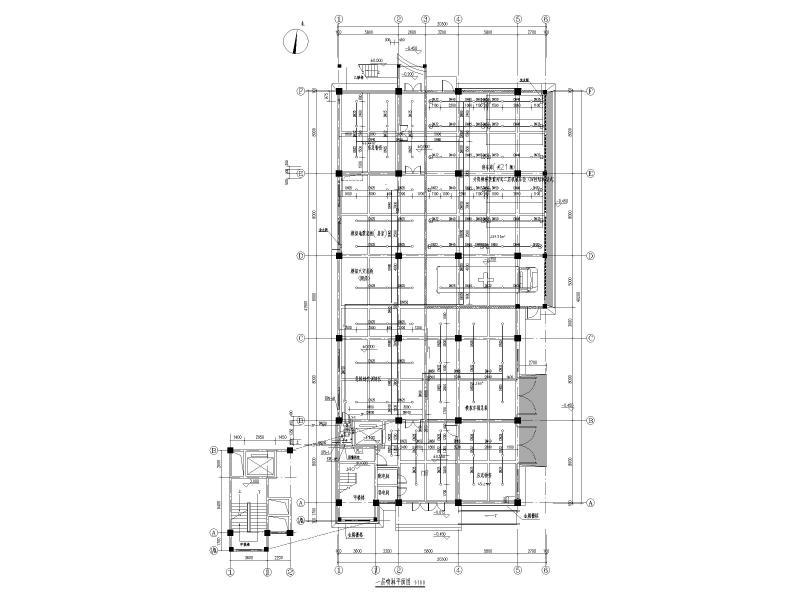

一层喷淋平面图

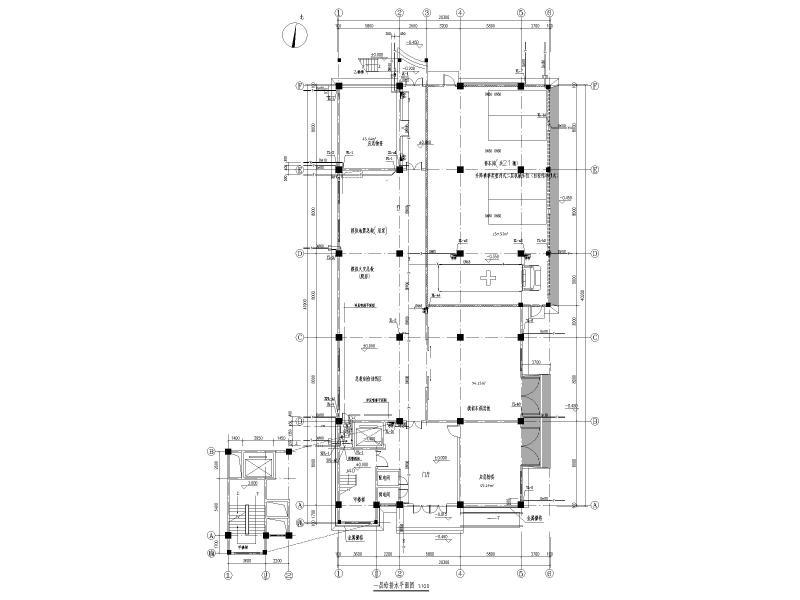

一层给排水平面图

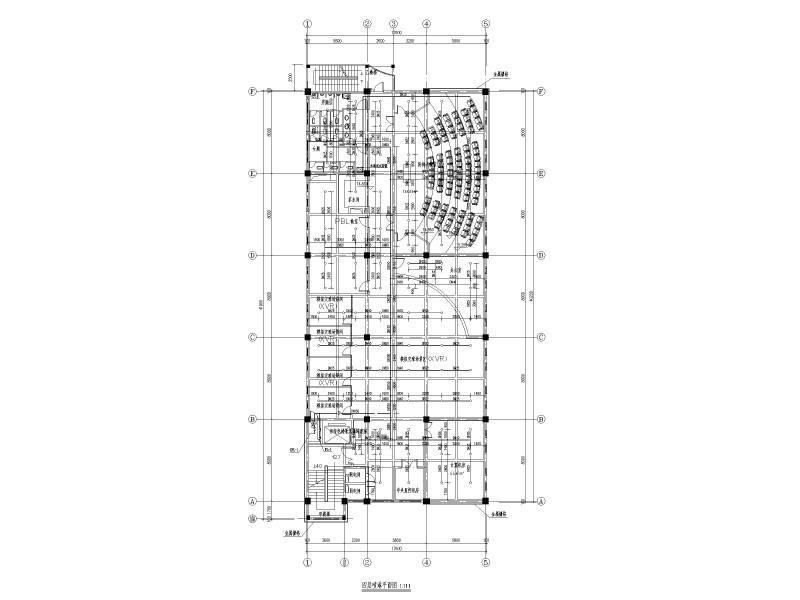

四层喷淋平面图

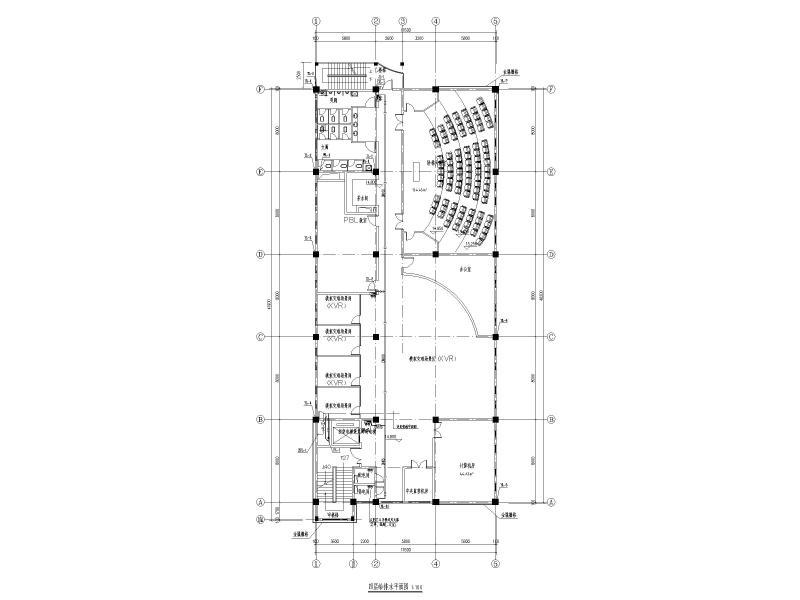

四层给排水平面图

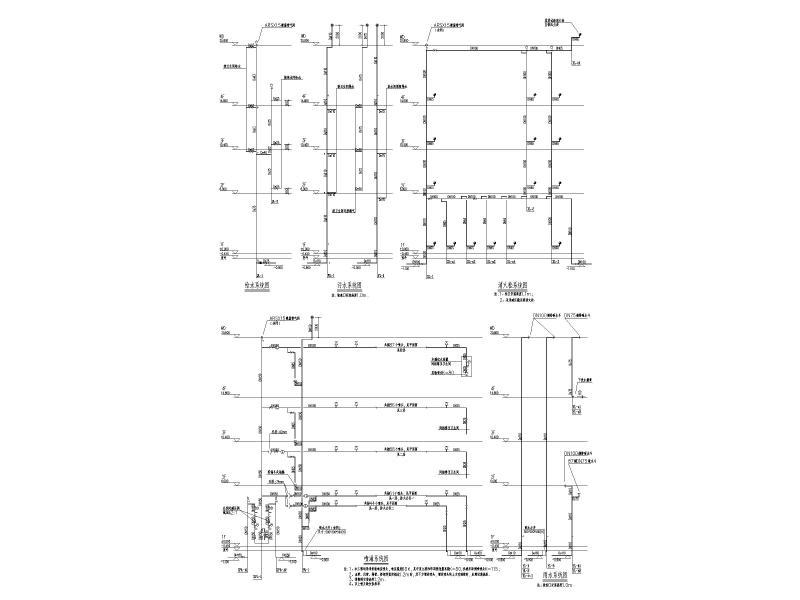

给排水系统图
卫生间详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院给排水图纸 - 1
    医院给排水图纸 - 1
  • 医院给排水图纸 - 2
    医院给排水图纸 - 2
  • 医院给排水图纸 - 3
    医院给排水图纸 - 3
  • 医院给排水图纸 - 4
    医院给排水图纸 - 4
  • 医院给排水图纸 - 5
    医院给排水图纸 - 5
  • 医院给排水图纸 - 6
    医院给排水图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
