时代大厦办公楼建筑结构施工CAD图纸含计算书（毕业设计方案）
- 工程设计年代：近代-12
- 图纸设计深度：施工图
- 其它专业图纸：结构
- 建筑面积：7000平方米
- 效果图：无
- 有无人防：无
附件详情
建筑地点：北京市
建筑类型：六层综合办公楼，框架填充墙结构。
建筑概况：建筑面积约7000平方米，室内外高差450mm，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压白砂砖砌块。
门窗使用：门厅大门采用钢门，其它为木门，门洞尺寸为1.5m×2.5m，窗为铝合金窗，洞口尺寸为1.5m×2.1m，和1.2m×1.8m
地质条件：根据设计任务说明地震设防烈度为8度。地基承载力标准值为200KN/M2。
结构概况:结构体系框架结构,基础为柱下独立基础,基础混凝土C20,其余混凝土为C30.
内容包括完整的建筑、结构施工图、计算书
2
3
4
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

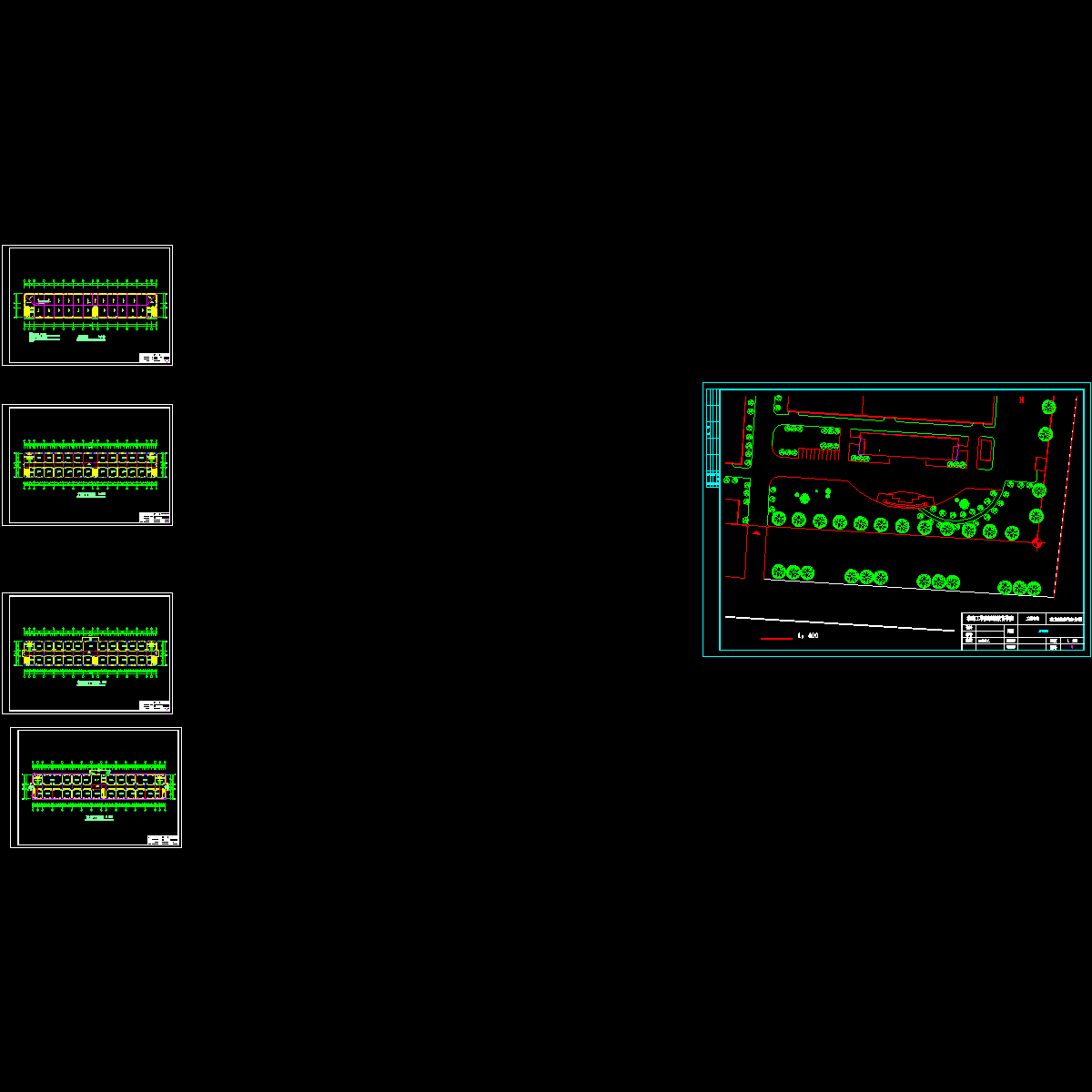

1234底层、标准层、顶层、屋面建筑平面图.dwg -

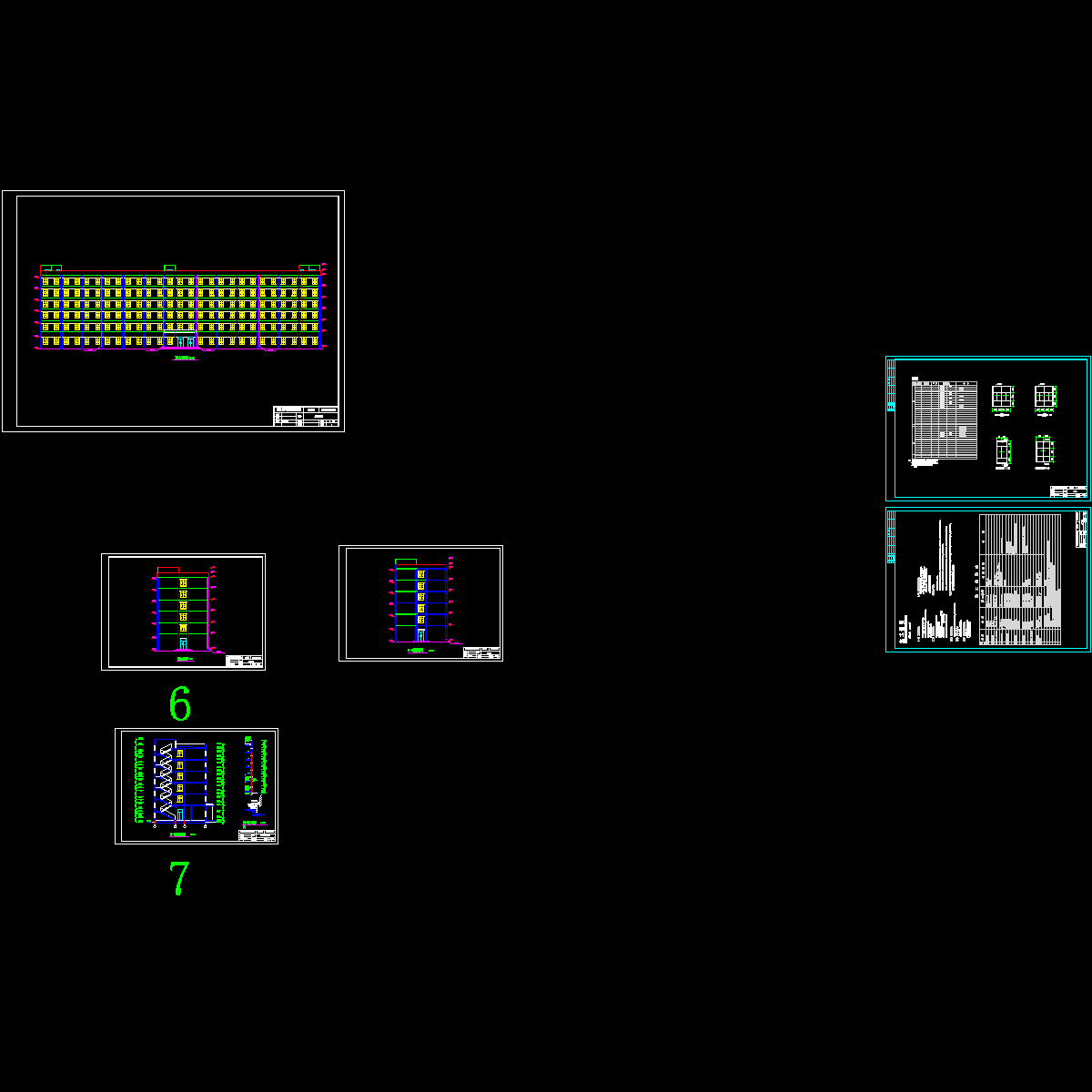

567侧立面图、剖面图、外墙大样图.dwg -

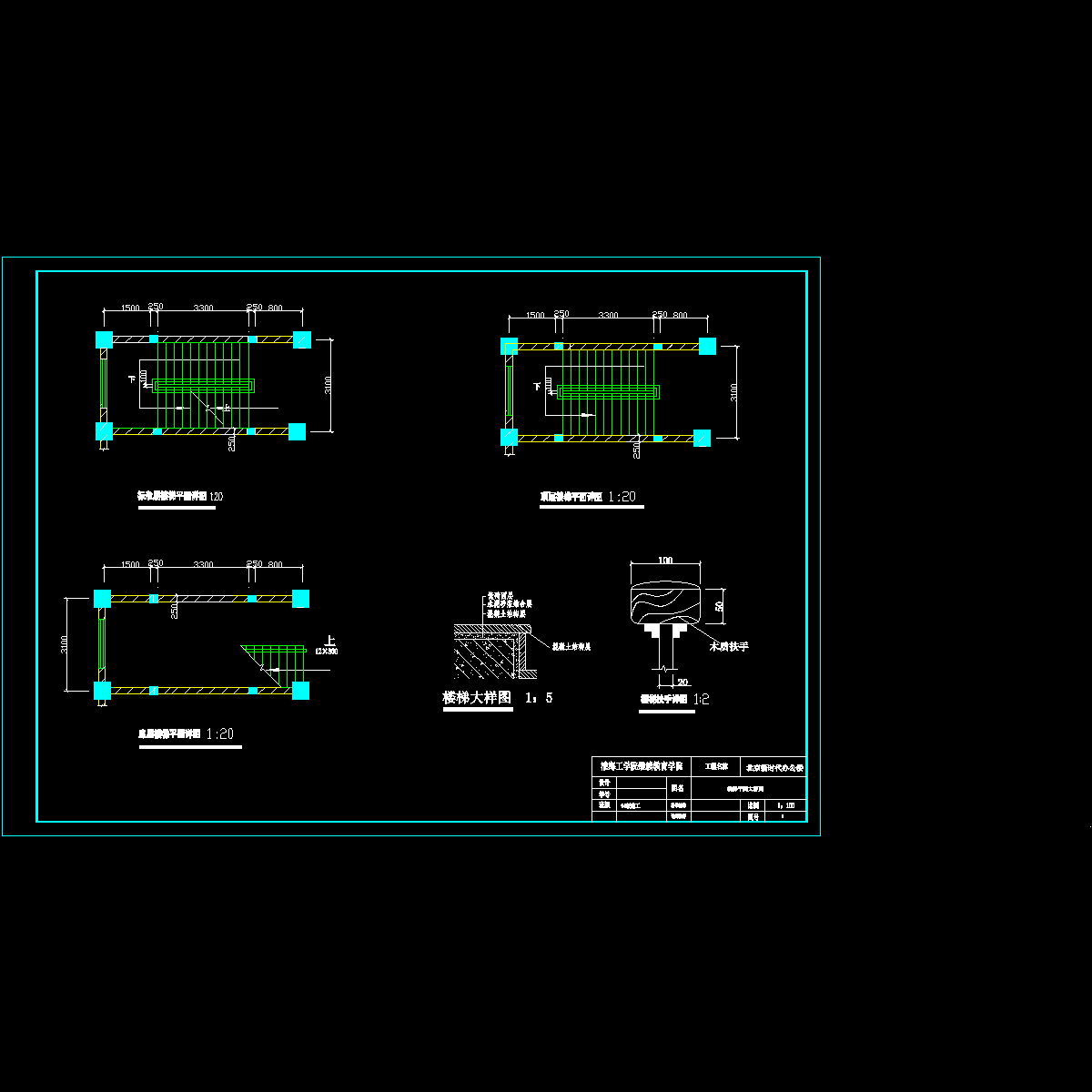

8楼梯、天沟、扶手等大样图.dwg -

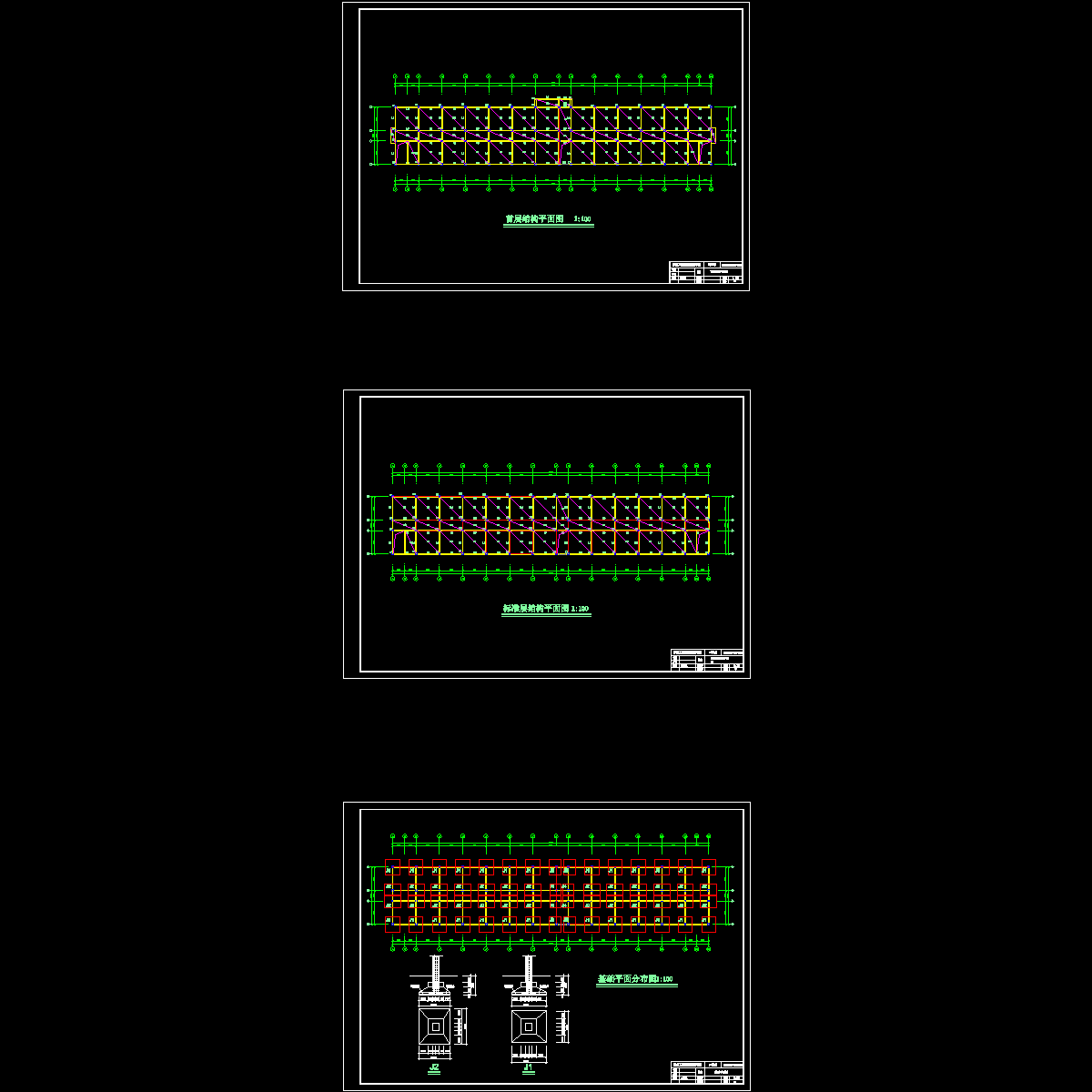

125首层、标准层结构平面、基础平面图结构.dwg -
