分离式隧道全套CAD设计图纸.dwg

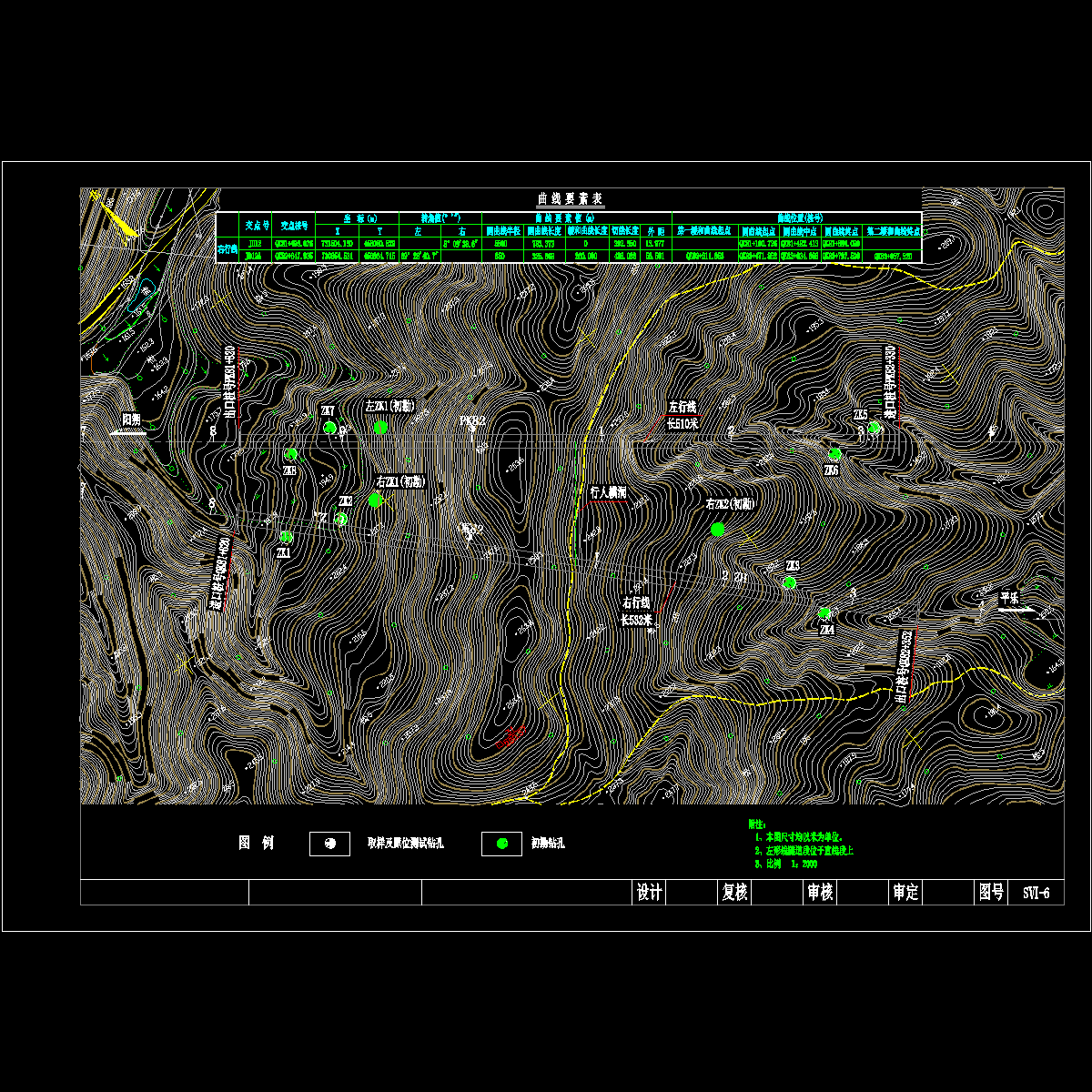

技术标准 　　1)设计时速：100km/h 　　2)交通量：交通量44002辆/日（小客车） 　　3)采用单向行驶双车道分离式隧道 　　4)环境卫生标准：CO允许浓度 　　交通正常时δco≤250ppm 　　交通阻滞时δco≤300ppm （20分钟内） 　　烟雾允许浓度 　　交通正常时K≤0.0065m-1 　　发生事故时K≤0.009m-1 （20分钟内） 　　5) 隧道建筑限界：净宽：0.75 1.0 2×3.75 0.5 0.75=10.50m 净高:5m 　　6) 平面线型：左行线位于直线段；右行线部分位于曲线隧道。 　　7) 纵坡：左行线 2.784%；右行线 -2.800%。 　　 隧道区属低山丘陵地貌,地势相对较高。由于长期受风化剥蚀切割作用，阳朔方向山体自然斜坡角25°～30°，平乐方向自然斜坡角23°～27°。山体多为坡残积层覆盖，植被较发育，基岩仅在两端口的深沟中零星出露。阳朔方向洞口地面高程约178～183米，平乐方向洞口地面高程约166～170米，隧道穿越的山脊分水岭高程约262米。自然斜坡稳定，山体无滑坡等不良地质现象。
