双车道分离式隧道全套CAD施工图纸(57页)

附件详情

  • 说明
  • 隧道工程数量表
  • 路面结构类型分段表
  • 路面工程数量表
  • 水泥混凝土路面板接缝钢筋数量表
  • 隧道平面图
  • 隧道左行线纵断面图
  • 隧道右行线纵断面图
  • 隧道建筑限界及内轮廓图(一)、(二)、(三)
  • 阳朔端洞口 平面布置图
  • 平乐端洞口平面布置图
  • 左行线阳朔端洞口设计图(一)、(二)
  • 左行线平乐端洞口设计图(一)、(二)
  • 右行线阳朔端洞口设计图(一)、(二)
  • 右行线平乐端洞口设计图(一)、(二)
  • 隧道临时支护设计图
  • 明洞衬砌设计图
  • 明洞衬砌配筋设计图(一)、(二)、(三)
  • S2型衬砌设计图
  • S2型衬砌初期支护设计图
  • S2型衬砌配筋设计图
  • S3型衬砌设计图
  • S3型衬砌初期支护设计图
  • S4型衬砌设计图
  • 隧道防排水设计图(一)、(二)、(三)、(四)、(五)、(六)、(七)
  • 人行道、电缆沟槽构造图(一)、(二)、(三)
  • 内部装饰设计图
  • 行人横洞设计图
  • 行人横洞衬砌设计图
  • 行人横洞防排水设计图
  • 行人横洞电缆孔设计图
  • 行人横洞封闭门布置图
  • 行人横洞封闭门钢筋构造图
  • 进出口段路面结构图
  • 隧道进出口水泥混凝土路面板平面分块及接缝钢筋布置图
  • 隧道内路面结构图
  • 隧道内水泥混凝土路面板平面分块及接缝钢筋布置图
  • 隧道水泥路面接缝构造设计图
  • 水泥路面角隅及边缘钢筋补强设计图
  • 施工程序方案图(一)、(二)
  • 监控量测设计图(一)、(二)、(三)
  • 隧道消防器材箱布置图
  • 射流风机布置图
  • 射流风机悬挂处衬砌钢筋构造图
  • 射流风机预埋件布置图(一)、(二)
  • 隧道左行线照明布置图(一)、(二)、(三)
  • 隧道右行线照明布置图(一)、(二)、(三)
  • 隧道洞外引道照明布置图(一)、(二)、(三)
  • 行人横洞照明布置图

附件详情

技术标准:
1)设计时速:100km/h
2)交通量:2027年交通量44002辆/日(小客车)
3)采用单向行驶双车道分离式隧道
4) 隧道建筑限界:净宽:0.75 1.0 2×3.75 0.5 0.75=10.50m 净高:5m
5)平面线型:左行线位于直线段;右行线部分位于曲线隧道。
6)纵坡:左行线 2.784%;右行线 -2.800%。
......
隧道概况:
隧道设计为两座独立的分离式隧道,其中隧道左行线长510米,右行线长532米。根据《公路隧道设计规范》JTJ026-90和《公路工程技术标准》(JTGB01-2003),隧道采用单心圆曲墙式断面,半径为R=5.60米。隧道建筑限界净宽为10.50米,净高为5米,隧道最大埋深约为95米。
......
设计于2007年,共包含CAD设计图57张。

隧道S3衬砌

隧道明洞衬砌

隧道纵断面图

隧道通风机布置图

隧道照明布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

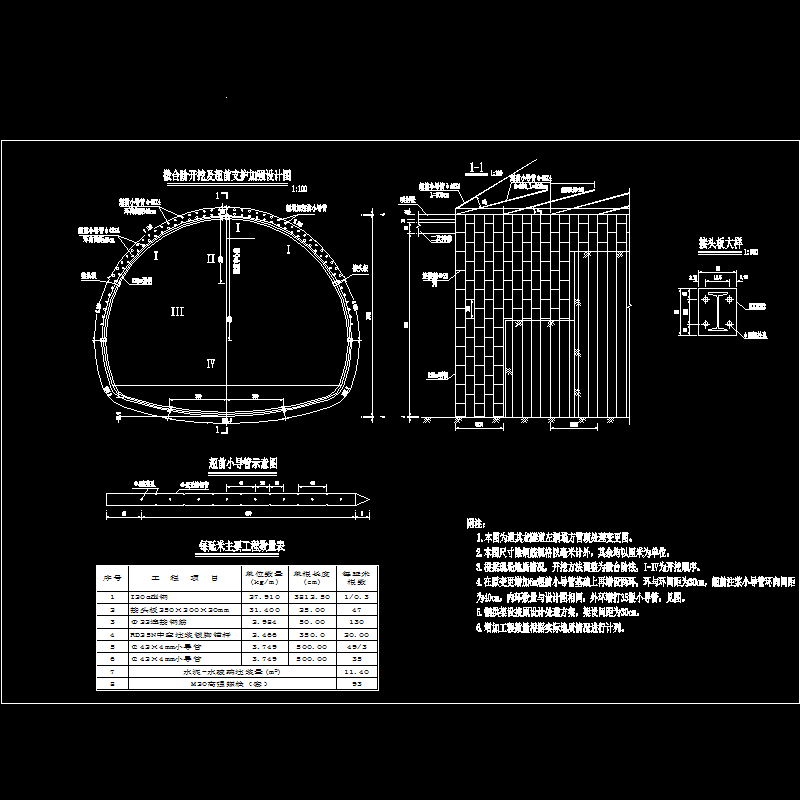

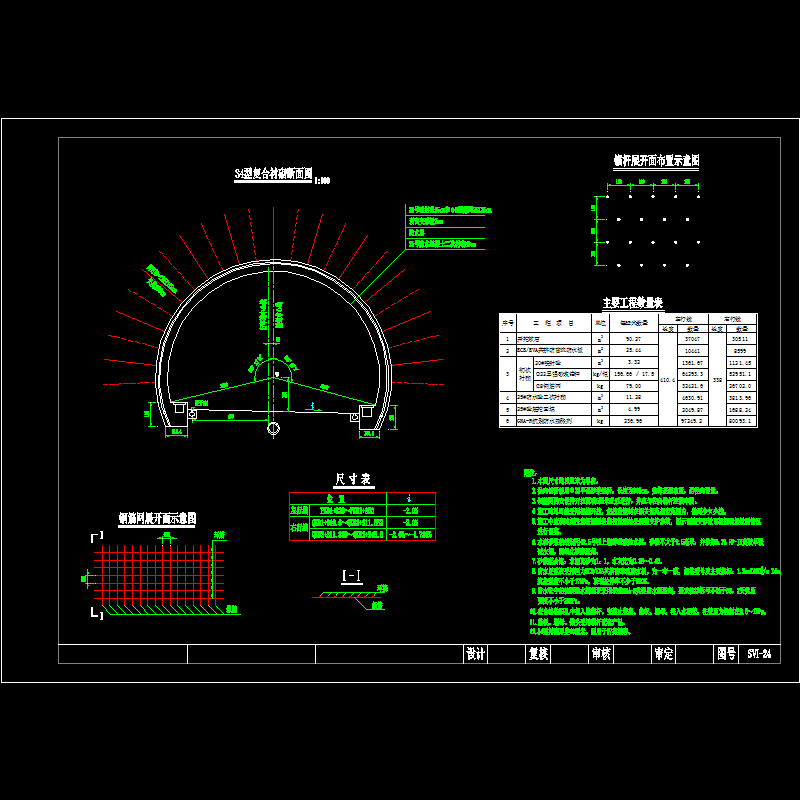

  • 隧道s3衬砌.dwg
    隧道s3衬砌.dwg
  • 隧道s4衬砌.dwg
    隧道s4衬砌.dwg

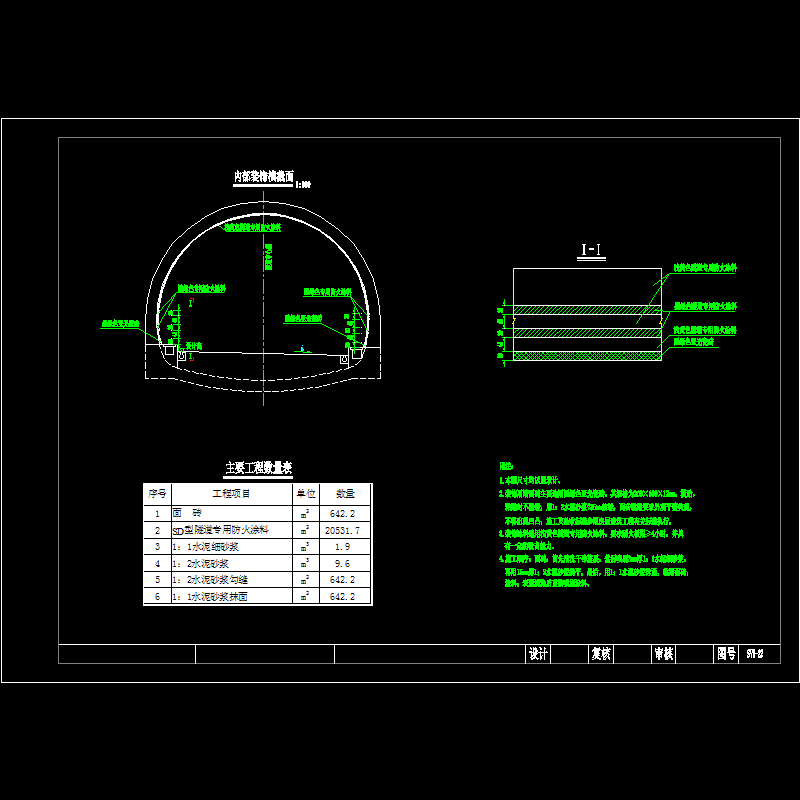

  • 隧道内部装饰图.dwg
    隧道内部装饰图.dwg

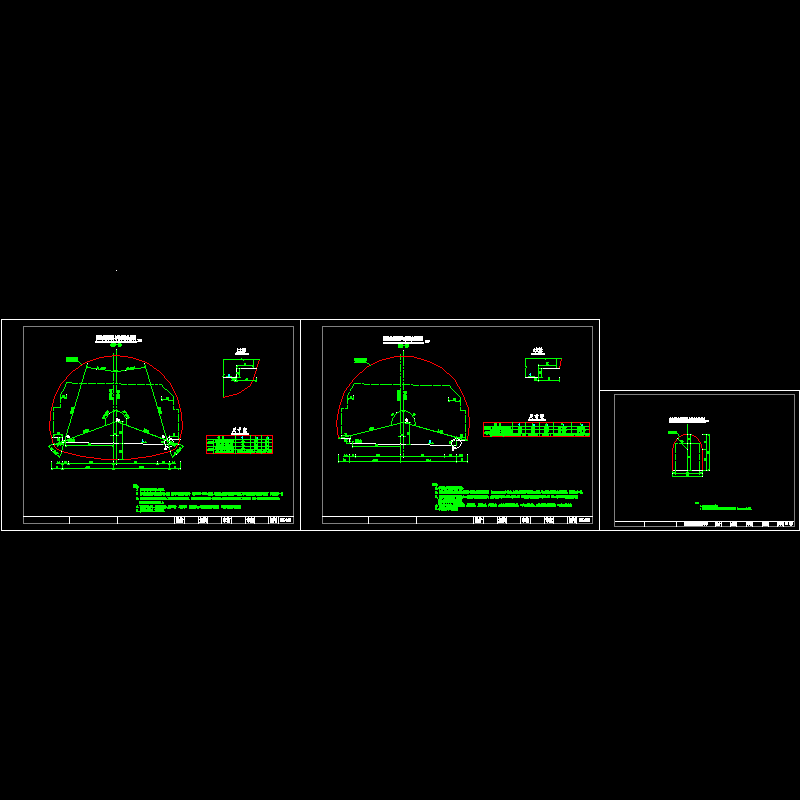

  • 隧道净空限界.dwg
    隧道净空限界.dwg

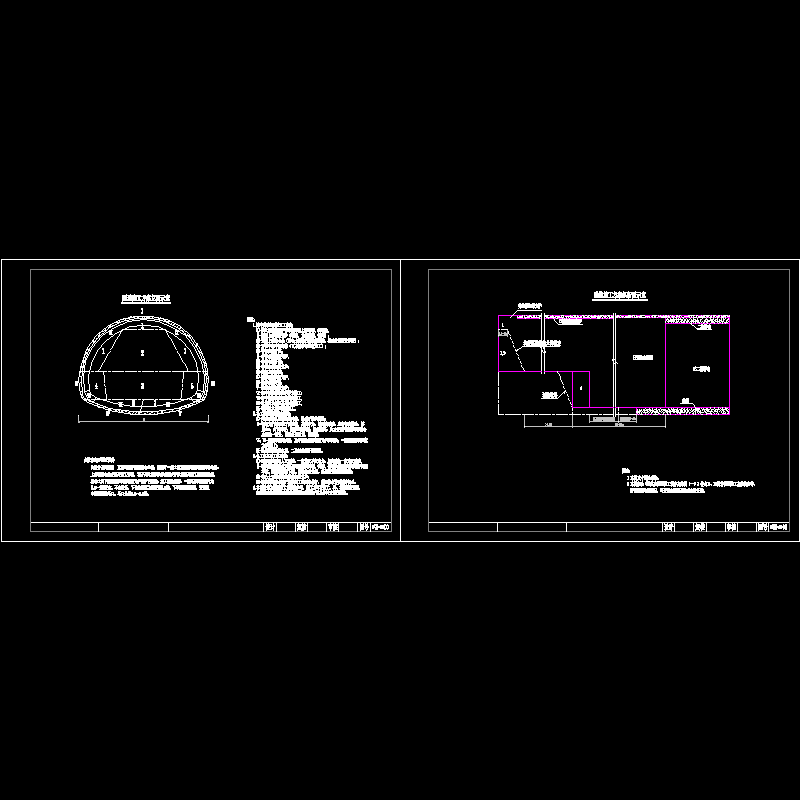

  • 隧道施工程序.dwg
    隧道施工程序.dwg
  • 隧道明洞衬砌.dwg
    隧道明洞衬砌.dwg
  • 隧道洞口.dwg
    隧道洞口.dwg
  • 隧道灭火器箱布置图.dwg
    隧道灭火器箱布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
