5层框架结构寄宿制学校教学楼结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:37张
  • 设计年代:近代

附件详情

该项目是四川寄宿制学校教学楼项目,地上5层,无地下室。建筑物高度:18.000米,采用全现浇钢筋混凝土框架结构,该项目采用机械成孔灌注桩基础,总建筑设计面积:7412.61平方米,建筑基底面积:1683.18平方米,抗震设防烈度为7度,基础设计等级为乙级。
结构专业该资料包含:结构设计总说明,桩位平面布置图,基础平面布置图,柱 平面布置图 ,结构平面布置及配筋图,梁平法施工图, 楼梯详图 等共计18张图。
建筑专业该资料包含:设计说明,图纸选用目录, 建筑施工 做法表,平面图,立面图,剖面图,卫生间、阳台大样,门窗大样,节点大样等共计19张图。
分享投稿时间:近几年2月。

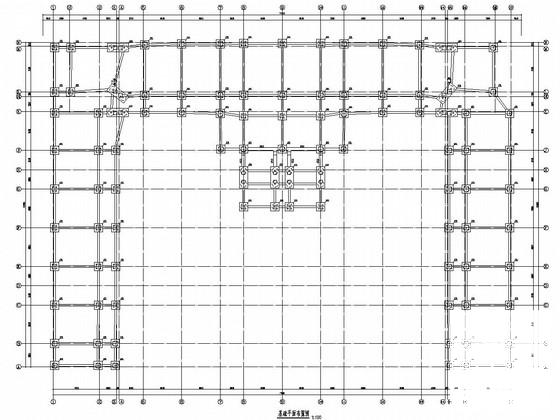

基础平面布置图

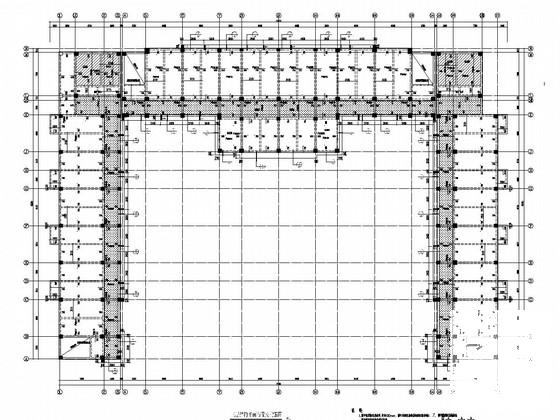

三层结构平面布置及配筋图

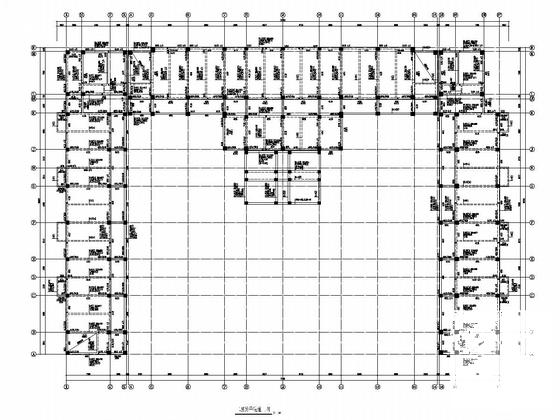

二层梁平法施工图

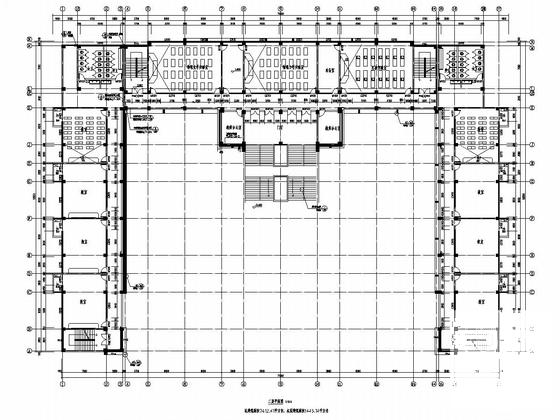

二层平面图

剖面图

节点大样图、室外楼梯大样

柱平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 学校教学楼图 - 1
    学校教学楼图 - 1
  • 学校教学楼图 - 2
    学校教学楼图 - 2
  • 学校教学楼图 - 3
    学校教学楼图 - 3
  • 学校教学楼图 - 4
    学校教学楼图 - 4
  • 学校教学楼图 - 5
    学校教学楼图 - 5
  • 学校教学楼图 - 6
    学校教学楼图 - 6
  • 学校教学楼图 - 7
    学校教学楼图 - 7
以上是部分截图,请下载附件后查看完整高清内容
