5层框架结构城北中学教学楼结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是重庆某中学教学楼项目,结构层数:层数5层,结构型式:框架结构,程桩基础(ZHx)持力层为中风化泥岩,抗震设防基本烈度为7度,
该资料包含: 结构设计说明 (一~五),基础设计说明,基础图,地梁图,各层结构平面图,梁配筋图,楼梯及大样,节点大样图,共计31张图。
分享投稿时间:近几年3月。

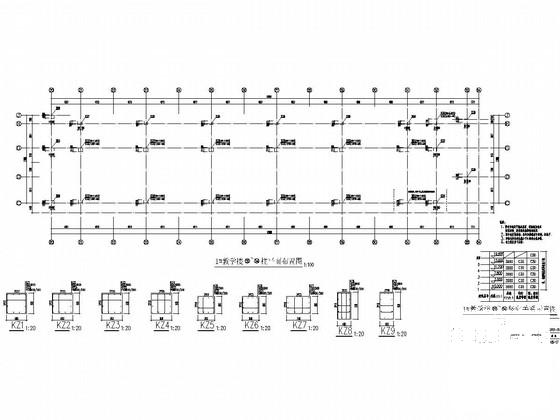

1#楼右柱 平面布置图

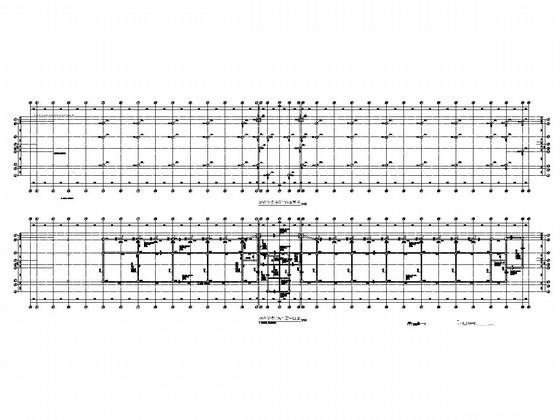

1#楼左三层结构平面图

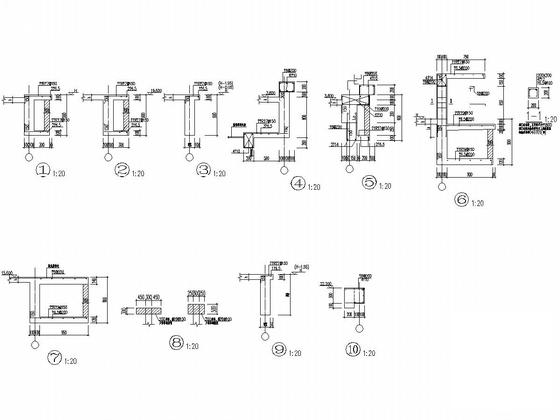

1#教学楼大样

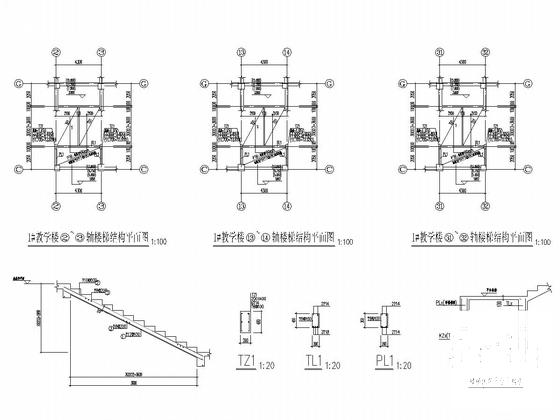

1#教学楼楼梯及大样

1号楼右轴15.600层梁配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 中学教学楼框架结构 - 1
    中学教学楼框架结构 - 1
  • 中学教学楼框架结构 - 2
    中学教学楼框架结构 - 2
  • 中学教学楼框架结构 - 3
    中学教学楼框架结构 - 3
  • 中学教学楼框架结构 - 4
    中学教学楼框架结构 - 4
  • 中学教学楼框架结构 - 5
    中学教学楼框架结构 - 5
  • 中学教学楼框架结构 - 6
    中学教学楼框架结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
