2层框架结构体育教学楼结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:网架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该附件为黑龙江某幼儿园,地上二层,总高17米,下部为框架结构,顶部为网架结构,基础为柱下独立基础,6度设防。
该资料包含: 结构设计说明 、基础平面布置图、基础地梁配筋图、基础大样图、柱平面布置图、梁配筋图、板配筋图、柱配筋图、楼梯施工图、网架设计与施工说明、网架支座定位图、网架平面布置图、上弦平面布置图、下弦平面布置图、腹杆平面布置图、檩条 平面布置图 等共25张图纸。

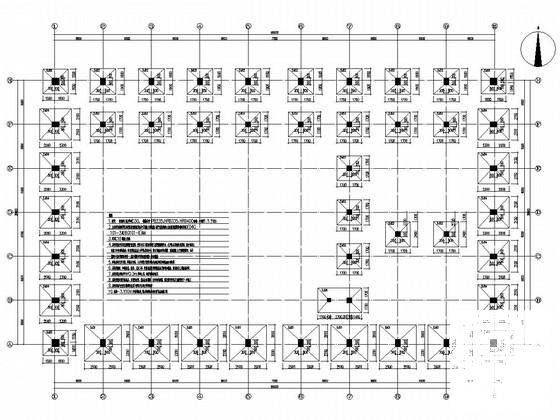

基础地梁配筋图

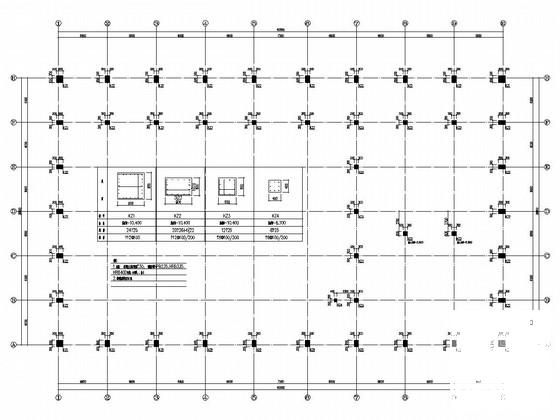

一层~顶层柱平面布置图

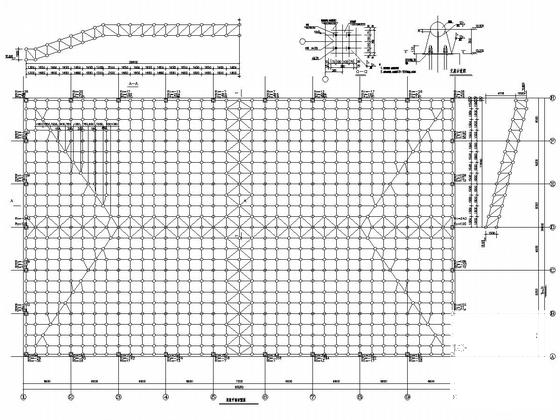

网架平面布置图

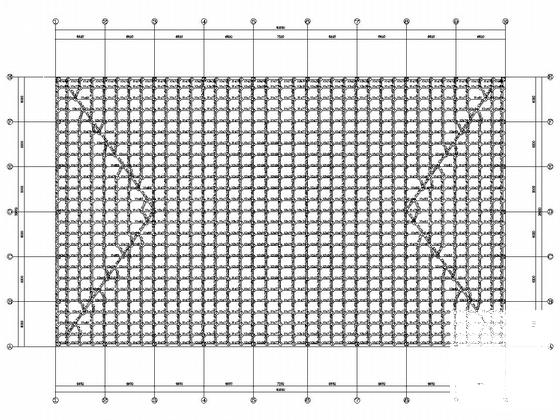

网架下弦平面布置图

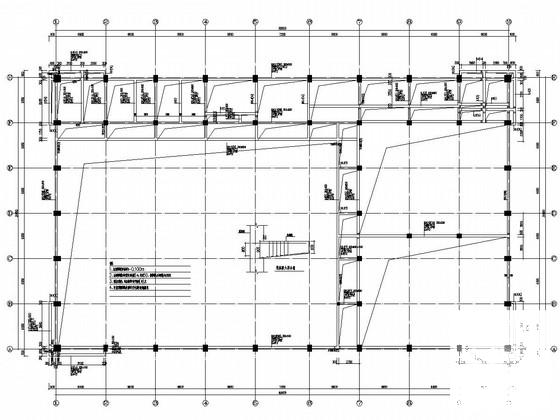

夹层顶梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构教学楼 - 1
    框架结构教学楼 - 1
  • 框架结构教学楼 - 2
    框架结构教学楼 - 2
  • 框架结构教学楼 - 3
    框架结构教学楼 - 3
  • 框架结构教学楼 - 4
    框架结构教学楼 - 4
  • 框架结构教学楼 - 5
    框架结构教学楼 - 5
  • 框架结构教学楼 - 6
    框架结构教学楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
