5层框架结构寄宿制学校宿舍楼结构施工大样图

  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:39张
  • 设计年代:近代
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构

附件详情

该项目是四川丹巴县某五层宿舍楼项目,地上五层,框架结构,抗震设防烈度为7度,独立基础,基础设计等级为丙级。

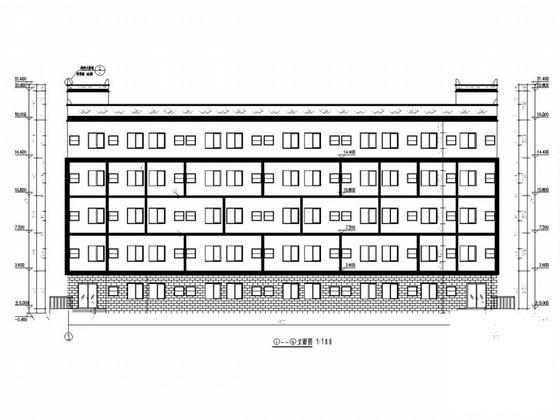

包括: 结构设计说明 ,梁平法施工图,柱平法施工图,板配筋图,楼梯图,建筑设计说明,立面图,平面图,剖面图,柱节点大样图等共计39张图。
5月。

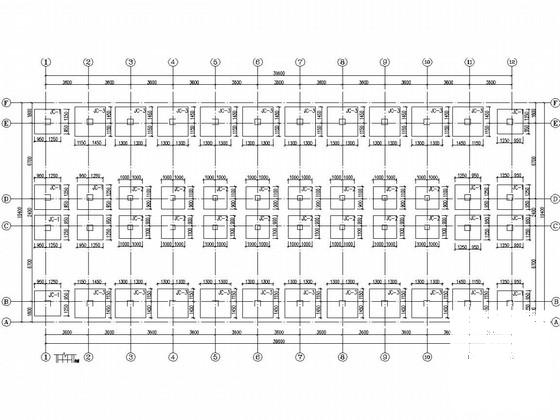

基础 平面布置图

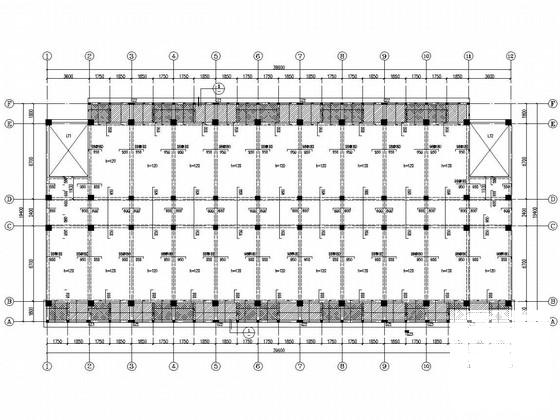

板配筋图

柱平法施工图

平面图

梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 学校宿舍楼 - 1
    学校宿舍楼 - 1
  • 学校宿舍楼 - 2
    学校宿舍楼 - 2
  • 学校宿舍楼 - 3
    学校宿舍楼 - 3
  • 学校宿舍楼 - 4
    学校宿舍楼 - 4
  • 学校宿舍楼 - 5
    学校宿舍楼 - 5
  • 学校宿舍楼 - 6
    学校宿舍楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
