5层框架结构综合楼结构设计施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

本子项为四川某综合楼,地上五层,高为16.5米,采用框架结构,基础为旋挖成孔灌注桩,8度设防。
该资料包含: 结构设计说明 、基础平面布置图、柱平面布置图、柱大样图、结构 平面布置图 、梁平法施工图、 楼梯详图 等共16张图纸。

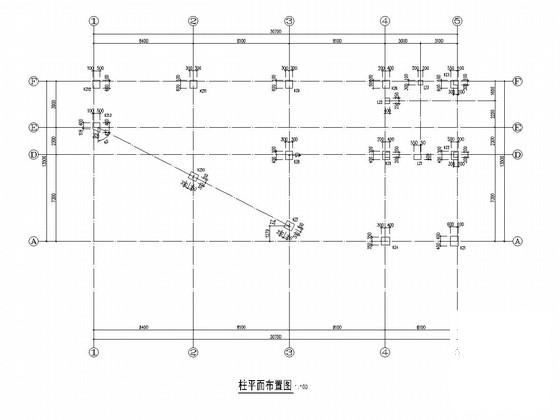

柱平面布置图

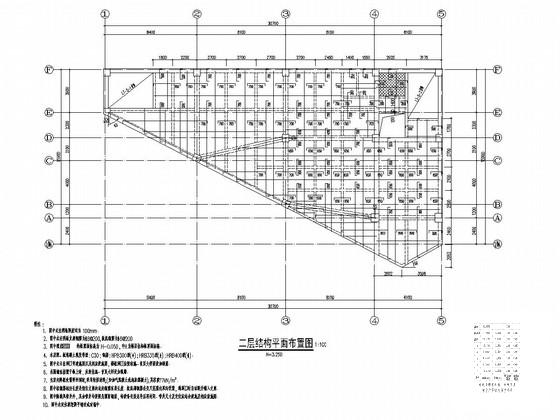

二层结构平面布置图

三层梁平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
