3层框架结构中学综合楼结构施工大样图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目是中学图书实验综合1#楼项目,地上3层,框架结构,基础采用独立基础,基础设计等级为丙级,抗震设防烈度为7度。工程总建筑设计面积:近代平方米,建筑高度:12.90m。
结构专业该资料包含:结构设计总说明,基础 平面布置图 ,基础详图,柱布置图,梁配筋图,板配筋图,楼梯图等共计14张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,节点大样,卫生间项目,教室布置大样图,门窗表等共计16张图。
分享投稿时间:近几年8月。

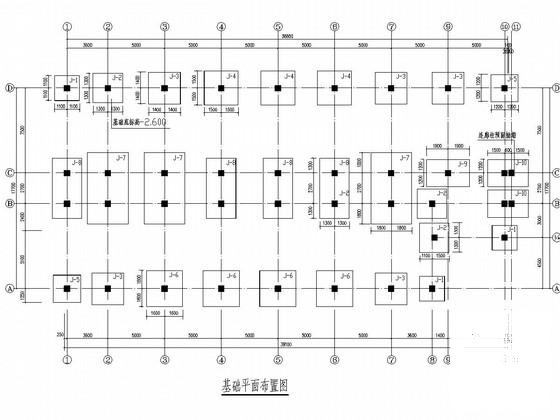

基础平面布置图

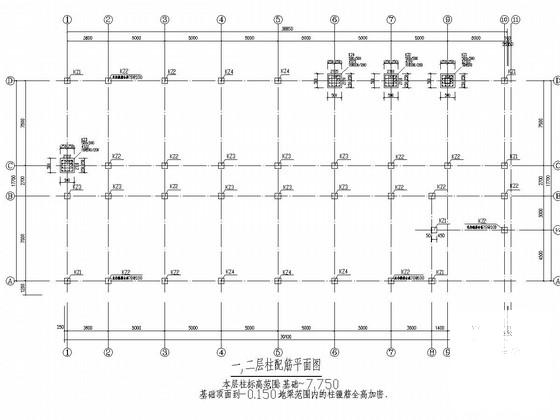

一,二层柱配筋平面图

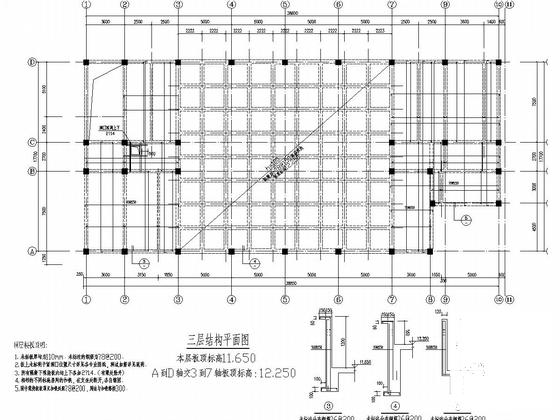

三层结构平面图

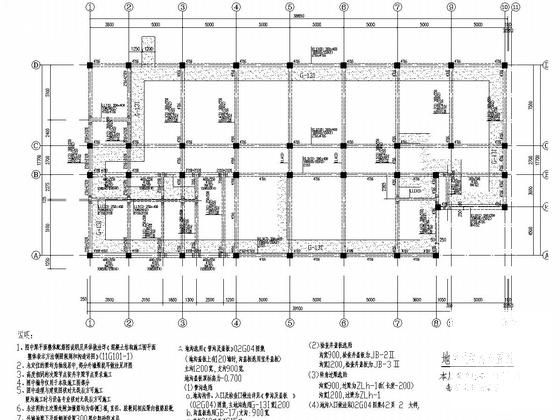

地梁及暖沟布置图

二层平面图

门 窗 表

一,二层梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 中学综合楼 - 1
    中学综合楼 - 1
  • 中学综合楼 - 2
    中学综合楼 - 2
  • 中学综合楼 - 3
    中学综合楼 - 3
  • 中学综合楼 - 4
    中学综合楼 - 4
  • 中学综合楼 - 5
    中学综合楼 - 5
  • 中学综合楼 - 6
    中学综合楼 - 6
  • 中学综合楼 - 7
    中学综合楼 - 7
  • 中学综合楼 - 8
    中学综合楼 - 8
以上是部分截图,请下载附件后查看完整高清内容
