5层框架结构综合楼结构设计施工大样图详图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目为某中学的综合楼,共为5层,建筑设计结构形式为框架结构,基础形式为桩基础,7度设防。

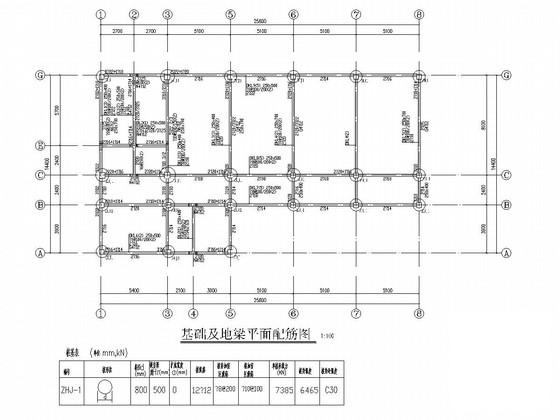

该资料包含:结构设计总说明、基础及地梁平面配筋图、挖孔桩桩身详图、柱平面配筋图、梁平面配筋图、板平面配筋图、楼梯大样图等共17张图纸。

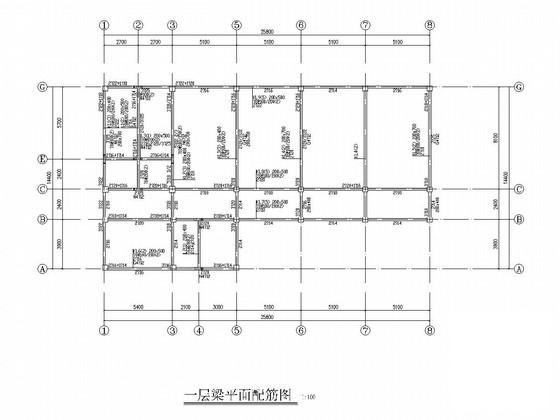

一层梁平面配筋图

基顶-5.950层柱平面配筋图

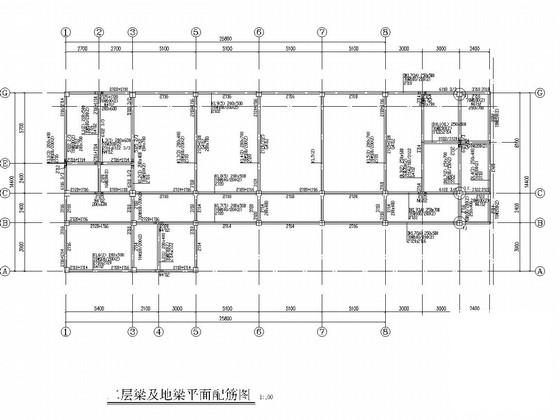

二层梁及地梁平面配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼设计图 - 1
    框架结构综合楼设计图 - 1
  • 框架结构综合楼设计图 - 2
    框架结构综合楼设计图 - 2
  • 框架结构综合楼设计图 - 3
    框架结构综合楼设计图 - 3
  • 框架结构综合楼设计图 - 4
    框架结构综合楼设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
