地上4层框架结构综合楼结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目为江西某综合楼,地上四层,建筑总高度为17.4米,上部结构体系为现浇钢筋混凝土框架结构,基础采用柱下独立基础,6度设防。
该资料包含: 结构设计说明 、基础 平面布置图 、柱下独立基础详图、柱平面配筋图、梁平面布置及配筋图、板结构平面配筋图、楼梯结构详图、建筑设计说明、平面图、立面图、剖面图、大样图等共31张图纸。

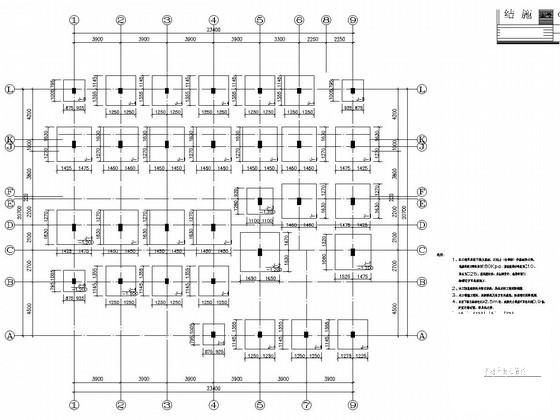

人工挖孔桩定位尺寸图

柱定位配筋图

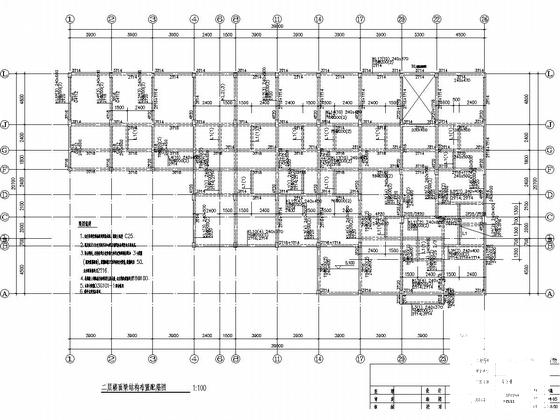

二层楼面梁结构布置配筋图

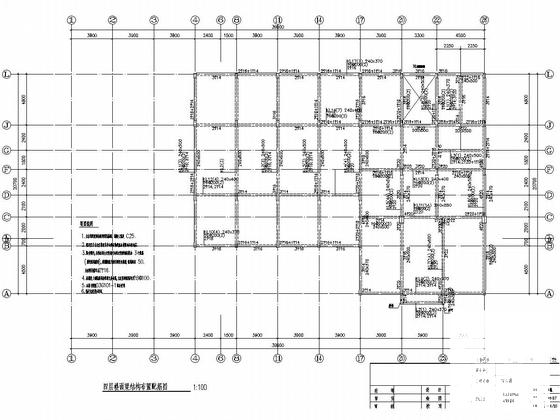

四层楼面梁结构布置配筋图

地梁结构平面布置配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
  • 框架结构综合楼 - 5
    框架结构综合楼 - 5
  • 框架结构综合楼 - 6
    框架结构综合楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
