30层住宅楼建筑采暖通风CAD施工图纸(消防系统)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:30325平方米
  • 建筑地上层数:30层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖
  • 空调系统:制冷剂系统
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 设计说明书
  • 标准层防烟平面图
  • 防排烟系统图
  • 防烟平面图
  • 风管平面图
  • 采暖立管系统图
  • 采暖平面图
  • ......

附件详情

一、项目概要:
本项目为江苏徐州1#、2#楼住宅,建筑面积30325m2,地上建筑高度96.70m,共30层。设计范围:1.机械防排烟设计2.自行车库机械通风设计3.商业、住宅采暖设计......
二、采暖设计:
1.为 1#、2#楼室内1~2F、4~30F采暖设计,3F储藏不设采暖系统。1~2F商业采用独立立管,住宅部分分高低区采暖,4~15层为低区、16~30层为高区。热媒为 80~60°C热水,由小区热交换站集中供给。
2.采暖系统:下分单管跨越式户内系统,采暖系统主立管为异程式。小区管网到热力入口之间的采暖供、回水管敷设在地下夹层......
三、空调系统:
住宅夏季及冬季采用分体空调......
四、通风设计:
地下室自行车库设置机械通风系统。换气次数为4次/h,补风量为排风量的80%......
五、消防设计:
防烟楼梯间正压风口采用自垂式常开型百叶风口,其正压风机设电动泄压旁通,当楼梯间内的正压值超过75Pa时自动打开电动泄压旁通阀,低于50Pa时关闭电动泄压旁通阀,使楼梯间的压力维持设定值......

图纸共26张

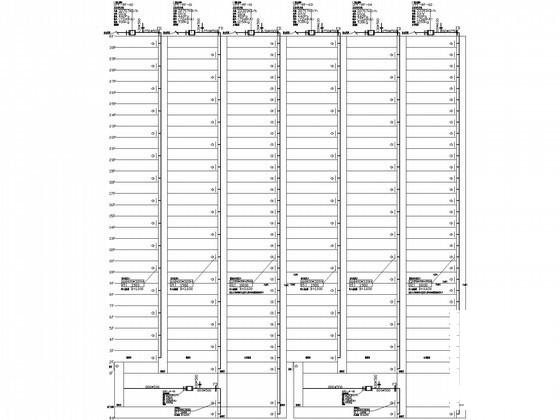

防排烟系统图

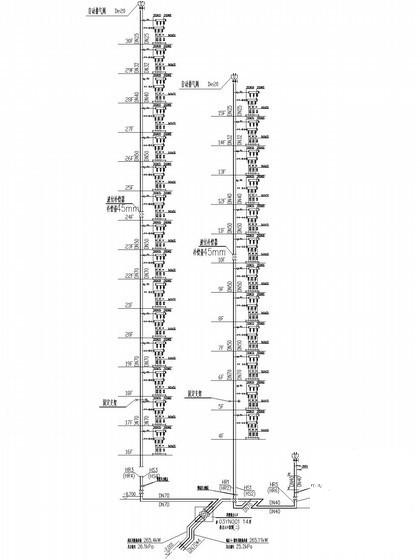

采暖立管系统图

通风平面图

排烟平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

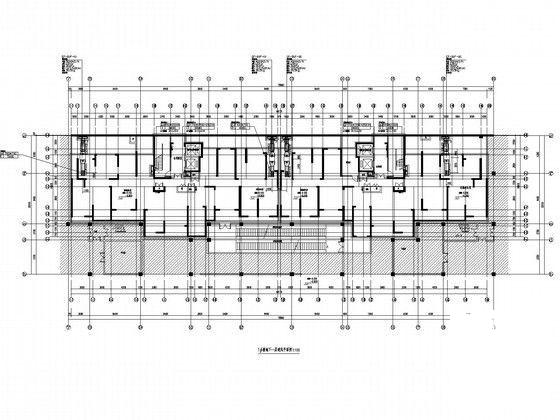

  • 30层住宅楼建筑采暖通风CAD施工图纸(消防系统) - 1
    第 1 张图

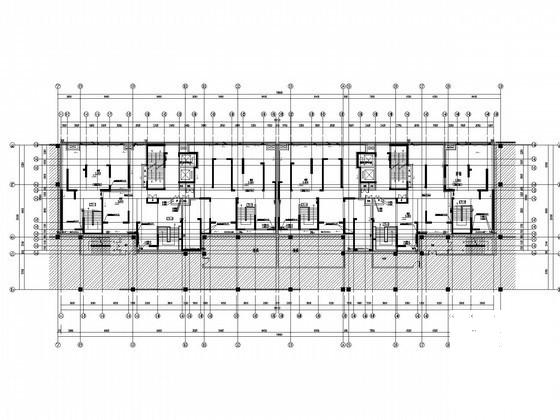

  • 30层住宅楼建筑采暖通风CAD施工图纸(消防系统) - 2
    第 2 张图
  • 30层住宅楼建筑采暖通风CAD施工图纸(消防系统) - 3
    第 3 张图
  • 30层住宅楼建筑采暖通风CAD施工图纸(消防系统) - 4
    第 4 张图

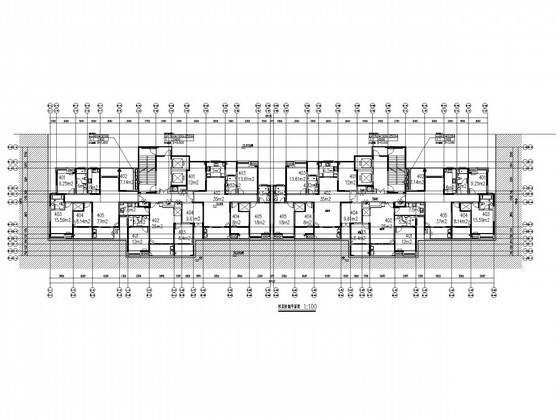

  • 30层住宅楼建筑采暖通风CAD施工图纸(消防系统) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
