多层商业购物中心空调通风及防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:68张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:变流量,双管制,闭式
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目位于江苏省,是一个多层商业购物中心建筑,地上5层,地下2层。图纸内容包含设计及施工说明,主要设备材料表及图例,空调通风平面图,屋顶设备基础平面图,空调冷热源系统流程图,空调水系统流程图,空调水管平面图,加压送风流程图,排烟系统流程图,分水器、集水器大样,空调系统控制原理图等...

二、空调系统:

1.冷热源:采用风冷热泵冷热水机组,水冷冷水机组...

2.风系统:采用新风(全热交换换气机)加多联机的空调系统,低风速全空气空调系统...

3.水系统:空调水系统为闭式机械循环,两管制变流量系统...


三、通风防排烟系统:

1.通风系统:各卫生间、地下汽车库、制冷机房、水泵房、变配电房及其它无窗房间等均设机械通风系统。 电梯机房设机械排风系统,并预留分体空调及通风设备插座。五层厨房间土建已预留排风道,厨房已考虑岗位送风,其排风、排油烟及补风待厨房工艺确定后二次设计...

2.防排烟系统:空调通风系统的下列部位设置防火阀:(1)风管穿越防火分区处;(2)风管穿越楼板处及穿过空调机房及重要房间的隔墙处;(3)垂直风管与每层水平风管交接处的水平管段上;(4)穿越防火分隔处的变形缝两侧。不具备自然排烟条件的防烟楼梯间、合用前室、消防电梯前室分别设独立的加压送风系统...

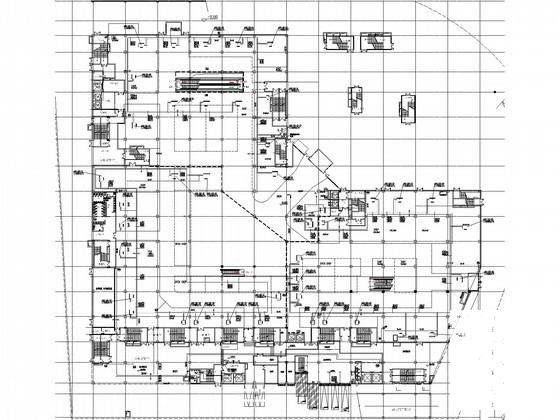

一层空调水管平面图

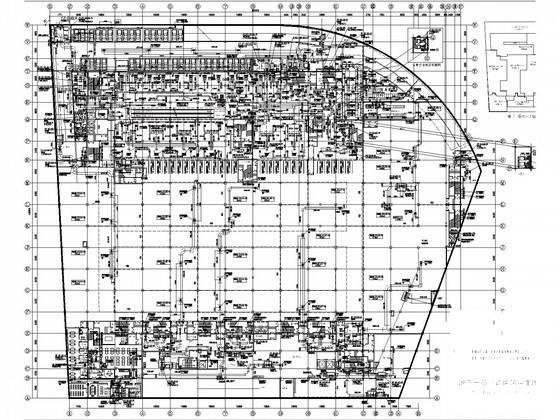

地下一层空调通风平面图

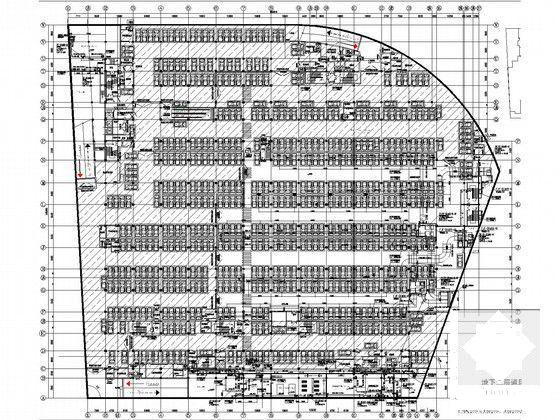

地下二层通风平面图

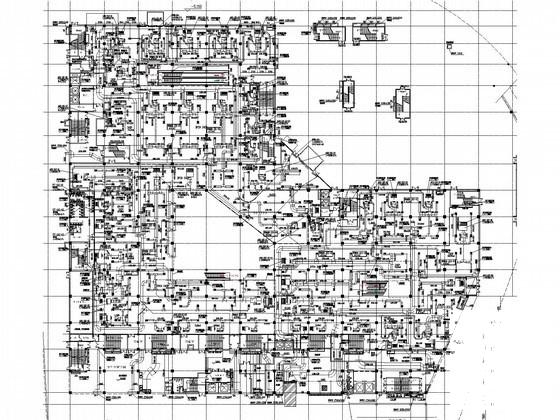

二层空调通风平面图

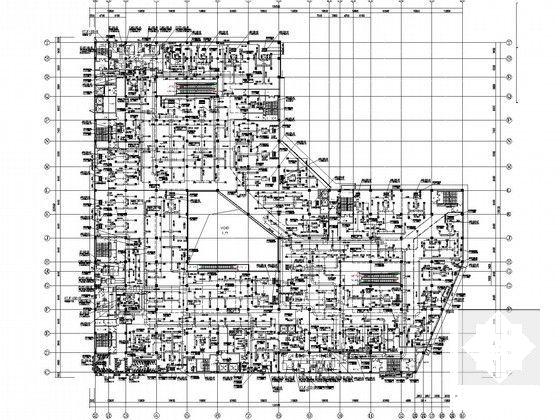

三层空调通风平面图

四层空调通风平面图

地下一层空调水管平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 购物中心设计图纸 - 1
    购物中心设计图纸 - 1
  • 购物中心设计图纸 - 2
    购物中心设计图纸 - 2
  • 购物中心设计图纸 - 3
    购物中心设计图纸 - 3
  • 购物中心设计图纸 - 4
    购物中心设计图纸 - 4
  • 购物中心设计图纸 - 5
    购物中心设计图纸 - 5
  • 购物中心设计图纸 - 6
    购物中心设计图纸 - 6
  • 购物中心设计图纸 - 7
    购物中心设计图纸 - 7
  • 购物中心设计图纸 - 8
    购物中心设计图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
