小区16层住宅楼给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：16层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：污废合流
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,厨房,卫生间
附件详情
A+B、C户型给排水设计施工图 部分说明：冷水系统设计 用水量：住宅用水量标准采用250L/人.d，服务人数约为216人；最高日用水量为54m^3|/d 2.1.2 供水方式：采用变频调速供水设备（设于地下室）供水……
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

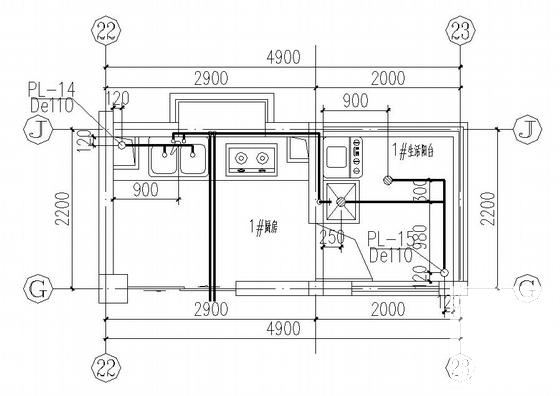

第 1 张图 -

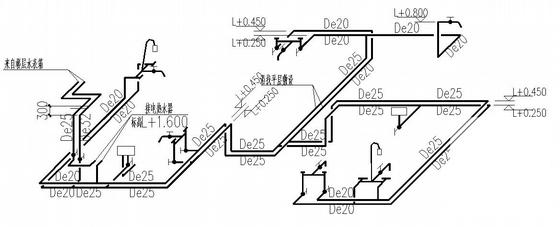

第 2 张图 -

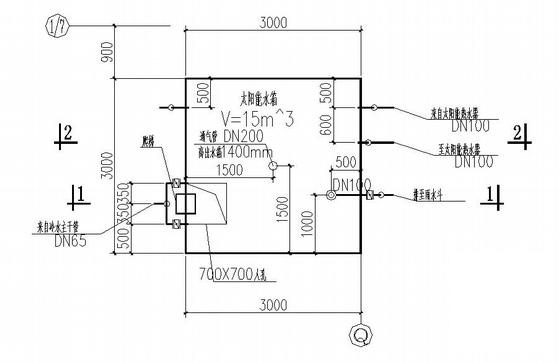

第 3 张图 -

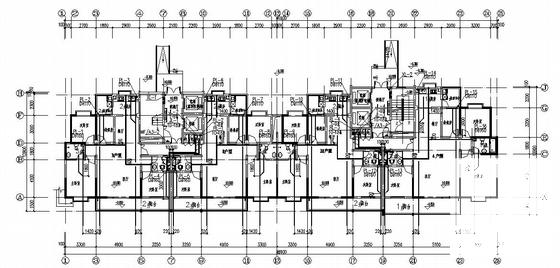

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.89 MB
- 收藏次数：0
-
文件名称：
附件-995860609705790878879.rar
