7505平米小区6层住宅楼给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7505.4平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 排水设计:污水系统,废水系统
  • 供水方式:市政供水

附件详情

  • 水施-0.资料目录
  • 水施-1.设计说明
  • 水施-2.地下室给排水平面图
  • 水施-3.首层给排水平面图
  • 水施-4.标准层给排水平面图
  • 水施-5.厨卫间给排水详图
  • 水施-6.厨卫间给排水详图
  • 水施-7.给排水系统图

附件详情

图纸简介:
一、项目概要: 该项目为地下一层,地上六层的住宅楼;建筑设计面积:地下:1011平米;地上6494.5平米.总建筑面积为:7505.4平米。建筑总高度:19.1米。耐火等级为II级。 最高日用水量为35立方米/日,热水量15.4立方米/日,水压要求28mH2O,最大时用水量为3.6m立方米/h。
二、图纸内容: 1.设计说明 2.地下室给排水平面图 3.首层给排水平面图 4.标准层给排水平面图 5.厨卫间给排水详图 6. 给排水系统图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

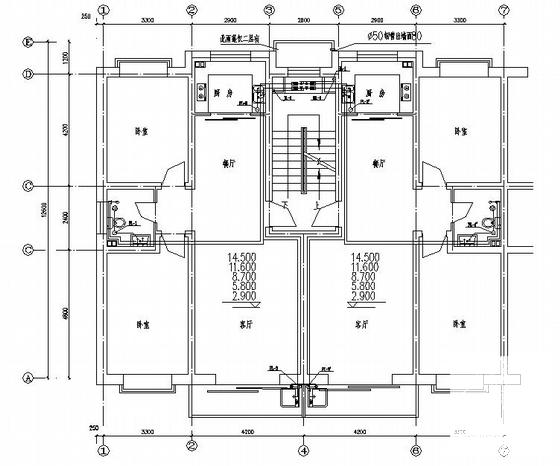

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

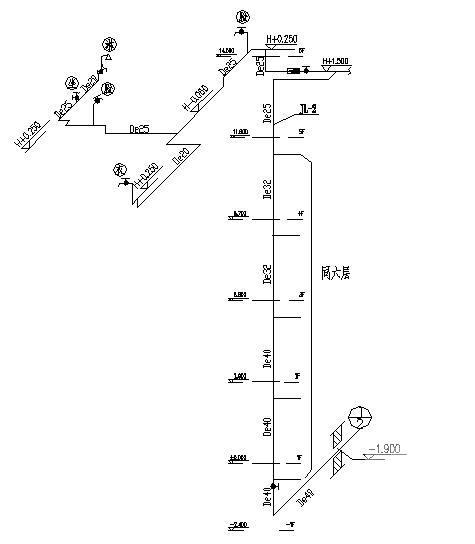

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

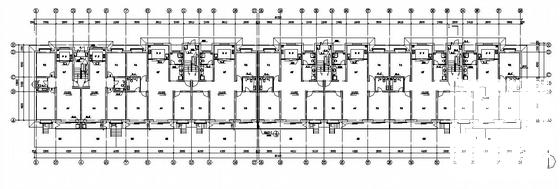

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3
  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
