43444平米小区地上17层住宅楼给排水施工图纸

  • 设计详细说明:无
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:43444平方米
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统,中水系统
  • 消防设计:室内消火栓系统
  • 供水方式:分区供水
  • 供水分区:两区
  • 大样节点:厨房,卫生间,阀门管件

附件详情

该项目为天津某住宅项目2、3、4、11、12#楼,该项目2、3、4、11#楼为地下一层,地上十七层,建筑物总高度为49.75m,12#楼为地下一层,地上二十四层,建筑物总高度为70.05m,总建筑面积为43444平方米。

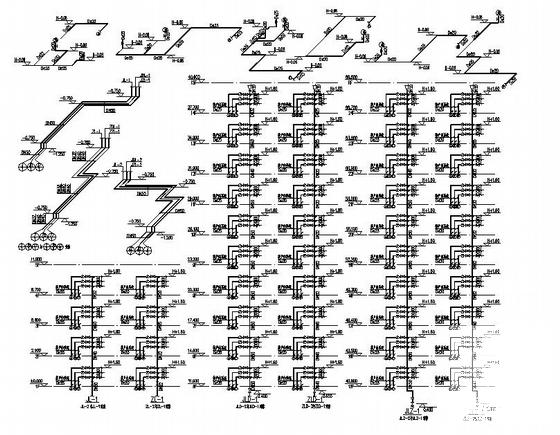

给水中水管道系统图

排水管道系统图

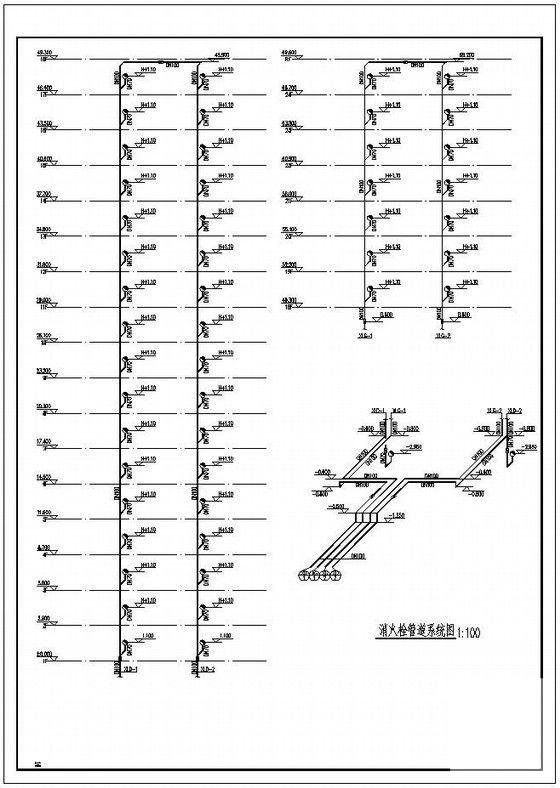

消防系统

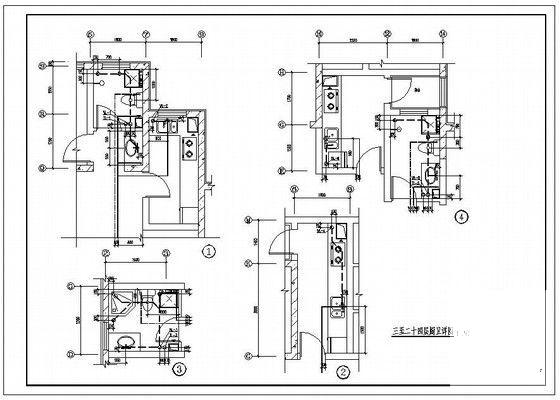

厨卫详图

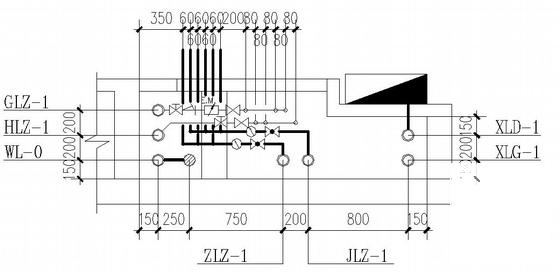

暖水井详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

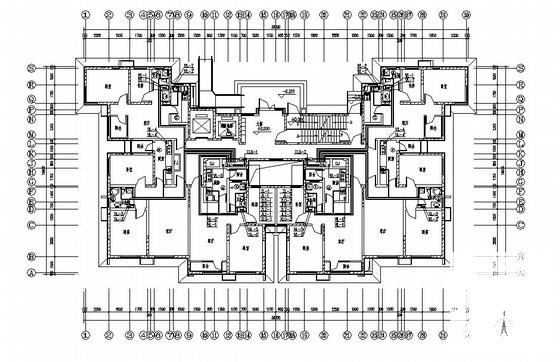

  • 住宅楼给排水图纸 - 1
    住宅楼给排水图纸 - 1
  • 住宅楼给排水图纸 - 2
    住宅楼给排水图纸 - 2
  • 住宅楼给排水图纸 - 3
    住宅楼给排水图纸 - 3
  • 住宅楼给排水图纸 - 4
    住宅楼给排水图纸 - 4
  • 住宅楼给排水图纸 - 5
    住宅楼给排水图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
