34层住宅楼小区给排水施工图纸(地下1层)

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:超高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 供水设备:高位水箱,水泵站
  • 供水方式:市政供水,高位水箱供水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:厨房,卫生间

附件详情

  • 给排水材料表及给排水图例
  • 给水排水设计说明
  • 地下一层消火栓及给排水平面图
  • 地下一层喷洒给水平面图
  • -6.70米标高层消火栓及给排水平面图
  • -6.70米标高层喷洒给水平面图
  • 一层给排水平面图
  • 6号楼二层给排水平面图
  • 6号楼三层~三十二层给排水平面图
  • 6号楼三十三层给排水平面图
  • 6号楼三十四层给排水平面图
  • 7号楼二层给排水平面图
  • 7号楼三层~三十二层给排水平面图
  • 7号楼三十三层给排水平面图
  • 7号楼三十四层给排水平面图
  • 8号楼二层给排水平面图
  • 8号楼三层~三十二层给排水平面图
  • 8号楼三十三层给排水平面图
  • 8号楼三十四层给排水平面图
  • 9号楼二层给排水平面图
  • 9号楼三层给排水平面图
  • 9号楼四层~三十二层给排水平面图
  • 9号楼三十三层给排水平面图
  • 9号楼三十四层给排水平面图
  • 9号楼屋顶给排水平面图
  • 屋顶层给排水平面图
  • 7号楼二层~三十二层厨,卫给排水系统图
  • 7号楼三十三层,三十四层厨,卫给排水系统图
  • 9号楼二层~三十二层厨,卫给排水系统图
  • 9号楼三十三层,三十四层厨,卫给排水系统图
  • 7号楼塔楼给排水系统图
  • 9号楼塔楼给排水系统图
  • 7号楼裙房给排水系统图
  • 9号楼裙房给排水系统图
  • 地下室及裙房给排水系统图
  • 生活给水系统图
  • 消防给水系统图

附件详情

设计范围:
本建筑物红线以内生活给水排水及消防给水.
一. 生活给水系统
1. 由福荣路及小区路(预留)分别引入两路进水管,管径均为DN200,在建筑物周围形成DN200给水环状管.2. 一期地下一层设有800M 3生活消防贮水池.其中: 生活调节及贮备水量200M3, 其余为室内外消火栓及自动喷水灭火系统贮水量600M3.水泵用房设在一期地下一层。
3. -1F~1F由市政给水管网直接供给.2F~34F由地下室生活水泵及屋顶水箱联合供给,地下室生活水泵停泵水位为-10.00M.
4. 9#楼屋顶设一个60M3 的生活合用消防水箱,消防蓄水18M3.
5.生活最高日用水800M3。
6.直饮水接自一期直饮水处理间预留直饮水给水管.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

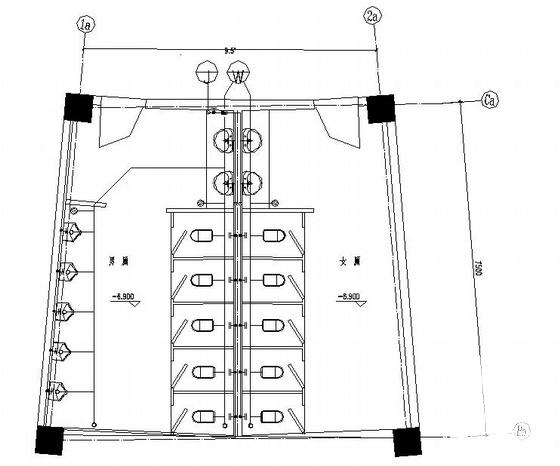

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

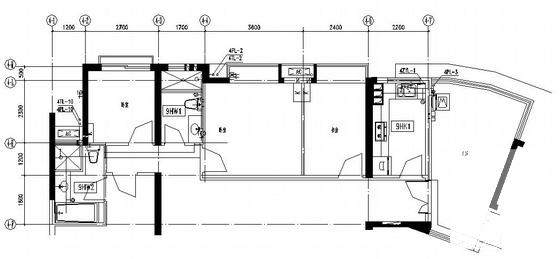

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

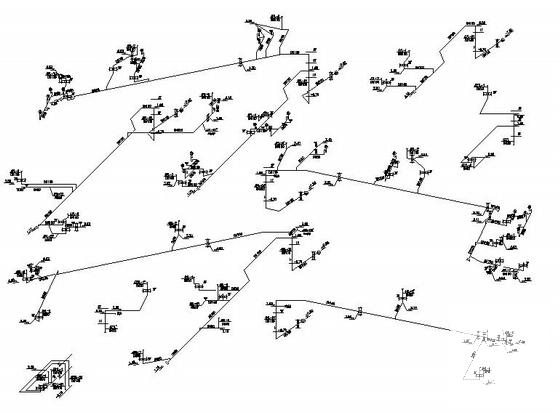

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3
  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
