6层框架结构教学楼结构施工大样图27Pcad平面布置图

该附件为：框架结构教学楼 结构施工图 2017 27P，格式为CAD版本。

一、简介：

该项目位于贵州，中学教学楼 实验楼 艺术楼、信息楼、图书楼，框架结构，地上5层（局部6层），桩基础

二、目录

结构设计总说明、桩基设计说明、基础平面布置图、基础梁平法施工图、基础底板平法施工图、地下室构件大样、柱平法施工图、梁平法施工图、板平法施工图、基础梁平法施工图、楼梯施工图、墙身大样图、节点大样图

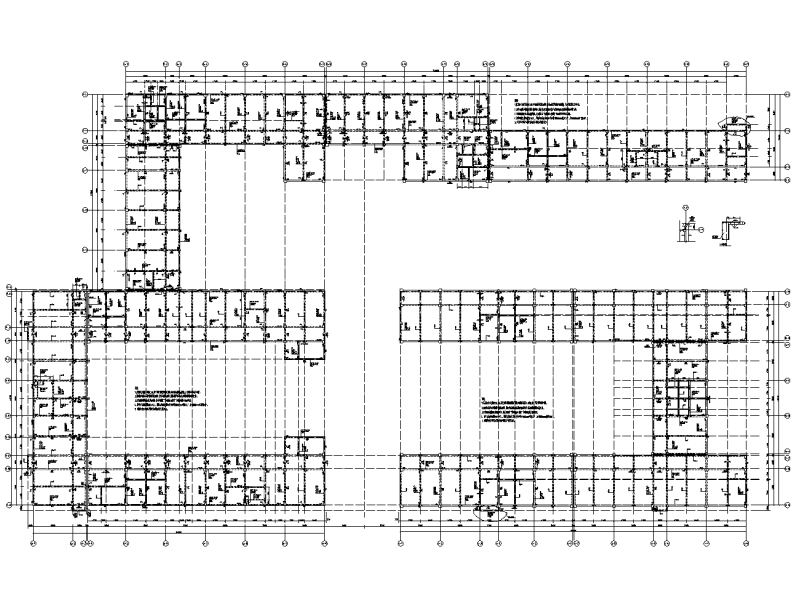

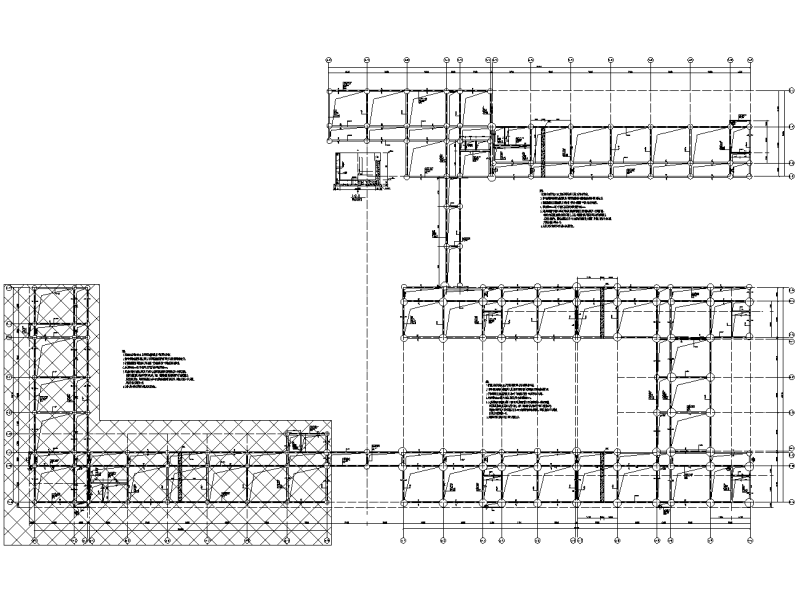

三、相关图片：
