多层框架结构办公楼厂房施工大样图cad平面布置图

该附件为：多层框架结构产业园办公楼厂房 结构施工图 2021 126P，格式为CAD版本。

一、简介：

该项目位于重庆，

5#21p，框架结构办公楼，机械旋挖灌注桩基础，地下1层，地上6层，地下高5.5m,地上高度为23.4m,层高3.9m，主要结构跨度为8m。

6#13p，框架结构厂房，机械旋挖灌注桩基础，地下1层，地上4层，地下高5.5m,地上高度为19.2m，主要结构跨度为11~18m。

7#42p，框架结构厂房，机械旋挖灌注桩基础，地上4层，地上高度为22.6m，主要结构跨度为5.9~12m。

8#14p，框架结构厂房，机械旋挖灌注桩基础，地下1层,地上4层，地下高5.5m,地上高度为23.4m，主要结构跨度为11~18m。

9#14p，框架结构办公楼，机械旋挖灌注桩基础，地下1层，地上5层，地下高5.5m,地上高度为23.4m,主要结构跨度为11~18m。

10#13p，框架结构厂房，机械旋挖灌注桩基础，地下1层，地上6层，地下高5.5m,地上高度为30.6m,主要结构跨度为6.3~12m。

车库9p,框架结构，机械旋挖灌注桩基础，地下1层，地下高5.5m,主要结构跨度为11~18m。

二、目录

结构设计总说明、绿色建筑设计说明、柱平面布置图及配筋图、平面布置及板配筋图、屋面层模板及板配筋图、梁配筋图、屋面层梁配筋图、楼梯大样图等

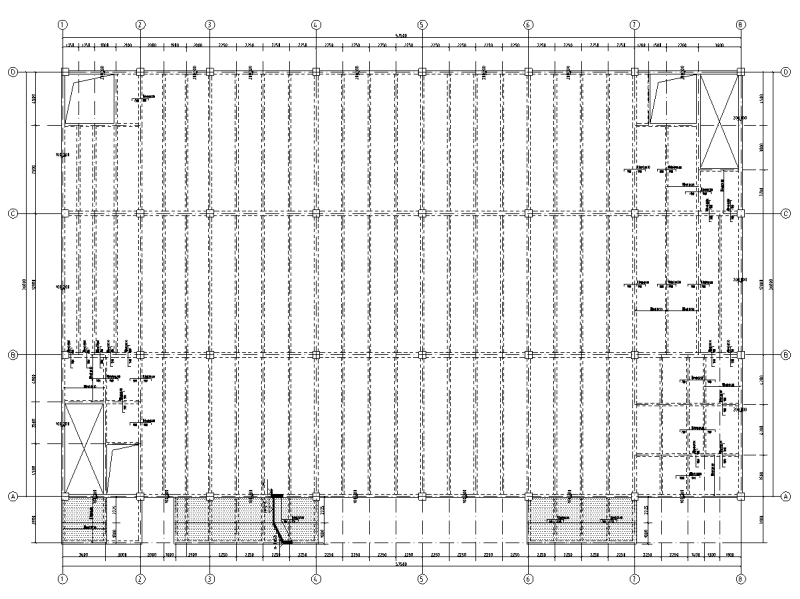

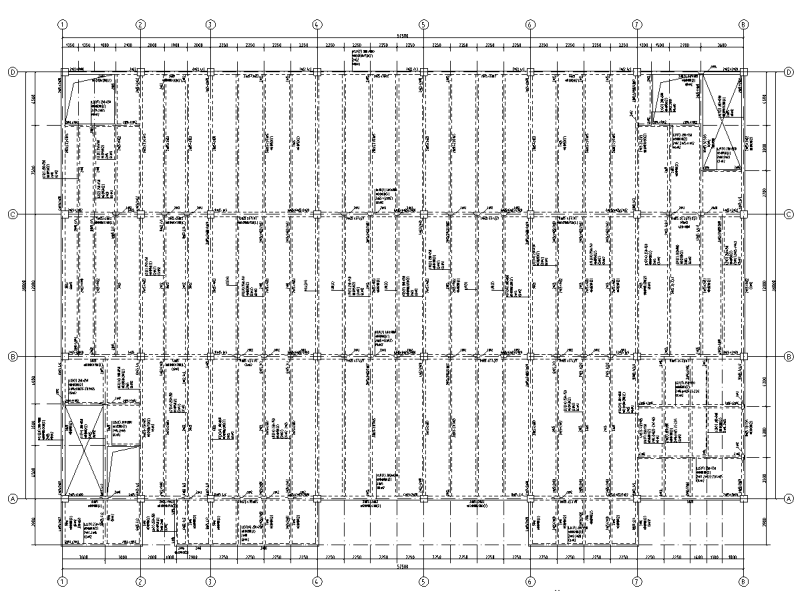

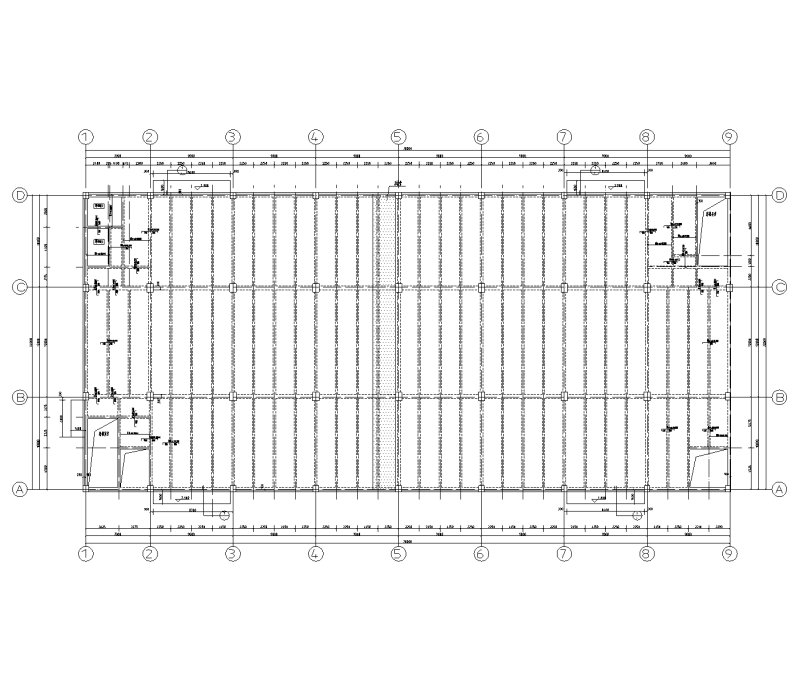

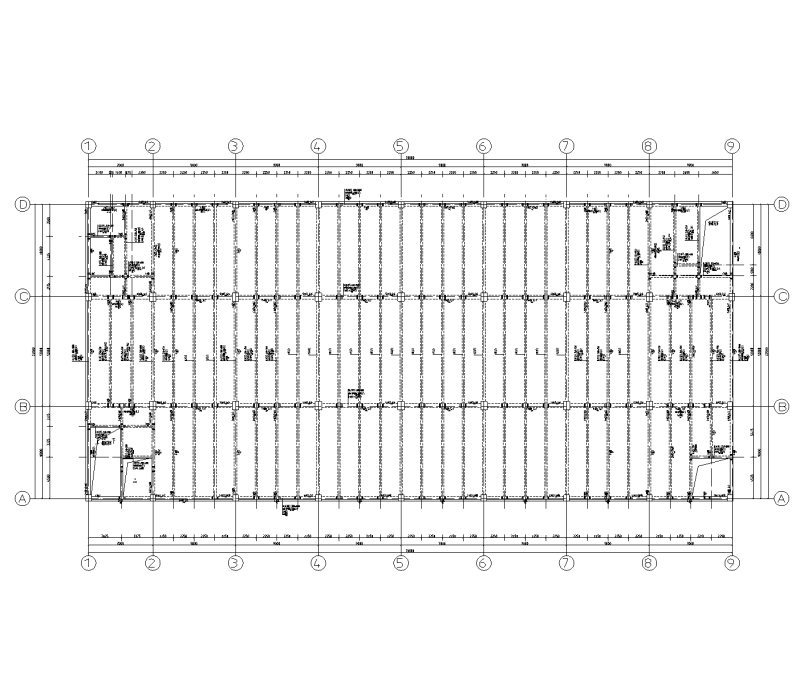

三、相关图片：
