螺栓球网架结构设计说明2018

该附件是 螺栓球网架 结构设计说明 (CAD) ,共有1页,出图时间是。
  1. 该项目建筑结构的安全等级为:二级;
  2. 建筑物设计基准期为50年, 结构设计使用年限:50年;
  3. 该项目抗震设防烈度为6度,设计基本地震加速度为0.05g,设计地震分组为第一组。场地类别为Ⅲ类。建筑抗震设防类别为丙类。
  4. 该项目未经技术鉴定或设计许可,不得任意改变结构的形式、用途和环境。
  5. 结构平面尺寸、网架高度:平面尺寸:见图,网架高度为2.0m(节点中心)。
  6. 建筑设计结构形式为螺栓球网架,支承条件为下弦支承,支座高度:见图。
内容主要包含:
一. 项目概要
二. 设计依据
三. 网架材质说明
五. 制作与安装要求
六. 防腐、防火要求
七. 其他说明

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

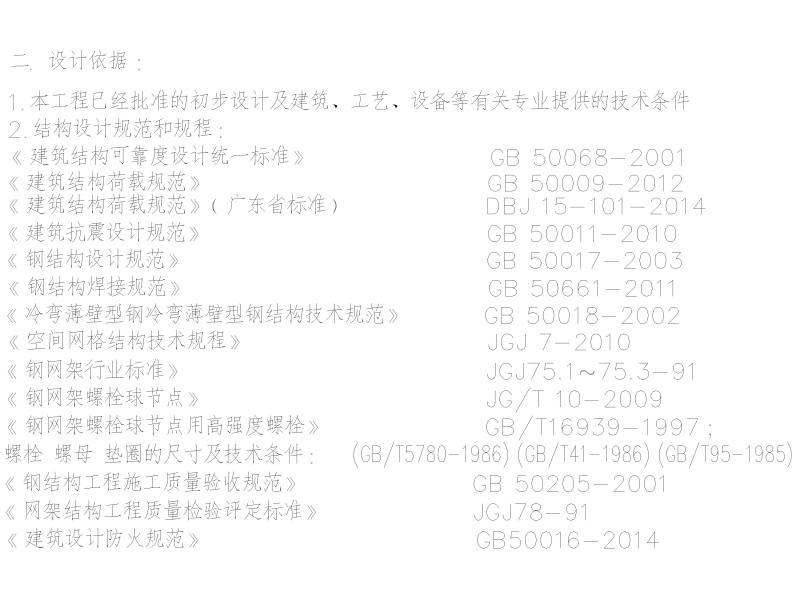

  • 网架结构设计说明 - 1
    网架结构设计说明 - 1
  • 网架结构设计说明 - 2
    网架结构设计说明 - 2

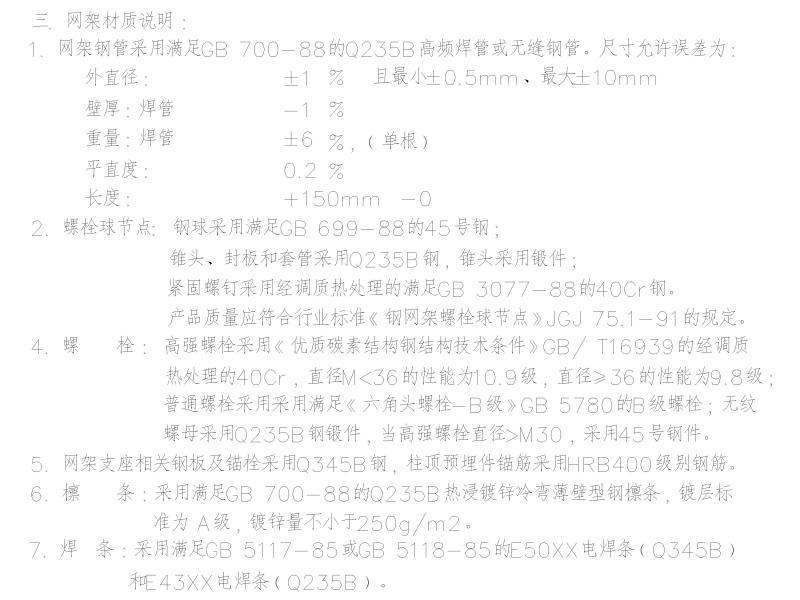

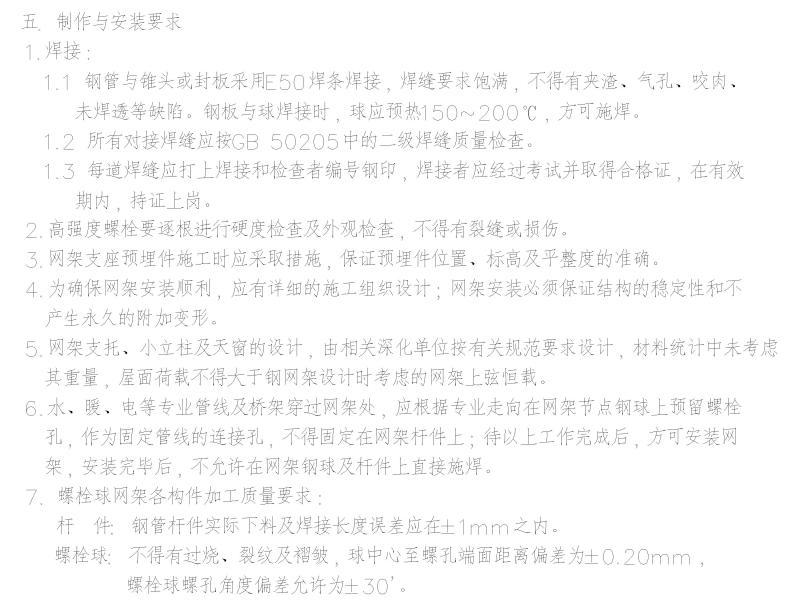

  • 网架结构设计说明 - 3
    网架结构设计说明 - 3
以上是部分截图,请下载附件后查看完整高清内容
