消防站全套电气图纸(照明设计)

某消防站全套电气图纸,包括照明、电视、电话等设计,建筑采用TN-S接地系统,即零线与PE保安线分开敷设,PE线单独和建筑接地端子连接。系统采取联合接地方式,接地体为建筑物基础,各层楼板、梁、柱内主钢筋均需可靠连接,形成电气通道。建筑首层从钢筋网外引接地圆钢供补打接地体用。楼体工频接地电阻不大于4Ω。建筑屋顶沿女儿墙设避雷带,利用柱内外侧主钢筋(不少于两根)做引下线,引下线应通长焊接,焊接方式为搭接焊,其上端与避雷带、下端与地梁内主钢筋、中间与各层楼板内钢筋连接。突出屋顶金属物及外墙铝合金窗也应与建筑钢筋网连接。

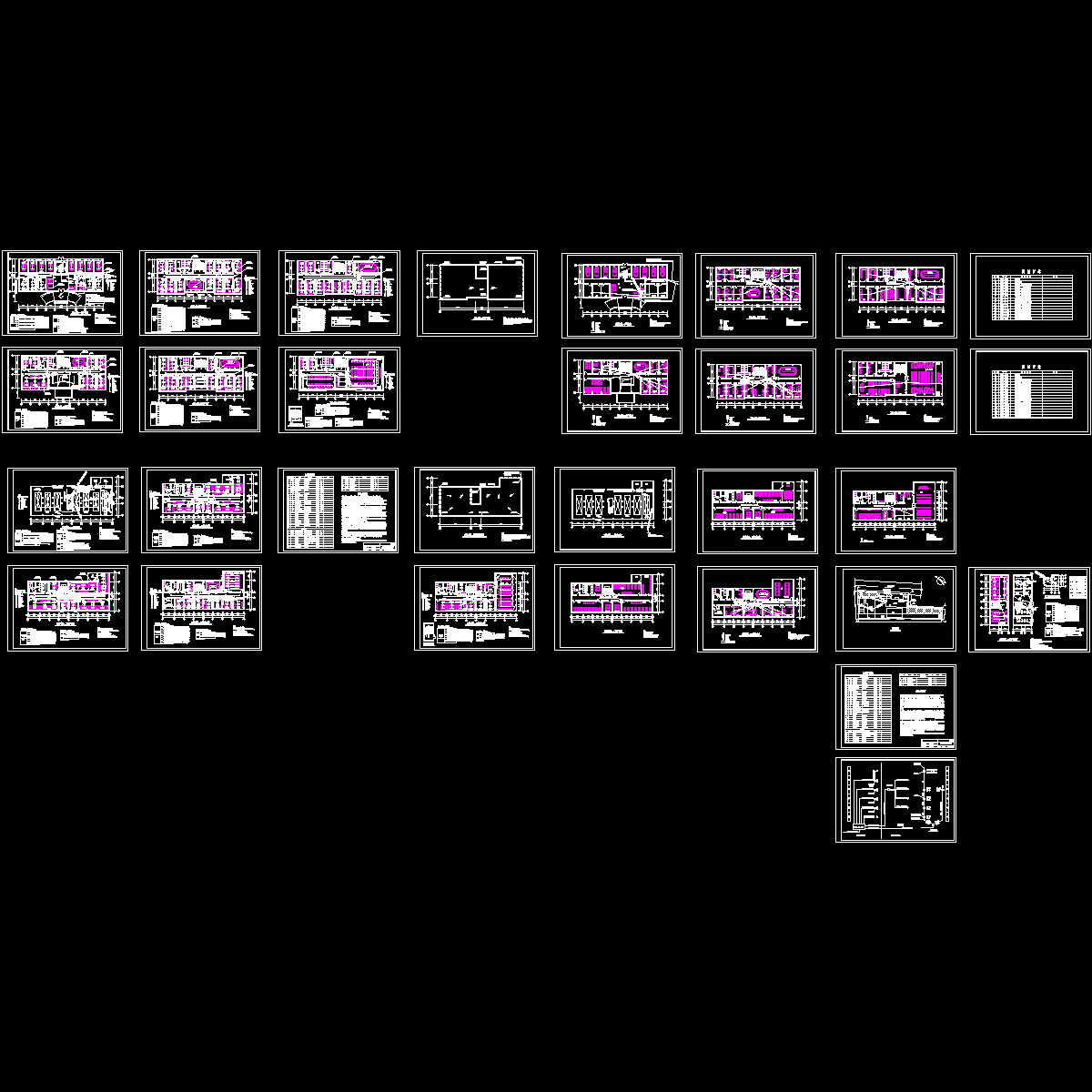

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
