钢筋混凝土结构生化池土建施工图纸2020

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 特种结构:水池
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件是 钢筋混凝土结构生化池土建施工图 ,出图时间是2月。
构筑物概述:处理污水量为:200m^3 /d,运用成熟的XL型无能耗地埋式生活污水处理装置,主要由预处理池(具备隔油、隔渣、沉淀功能)、水解酸化池、生物接触氧化池、沉淀池、过滤池等单元组成,生活污水经过处理后排入城市污水管网(井)中。
附件内含:生化池设计说明、工艺流程图、池顶布置图、通气孔布置图、池内布置图、结构剖面图、池顶配筋图、池墙池底配筋图、排气管及进水管详图、格栅详图、进出水井配筋图、滤板及井盖详图等,cad格式,共计图纸10张。

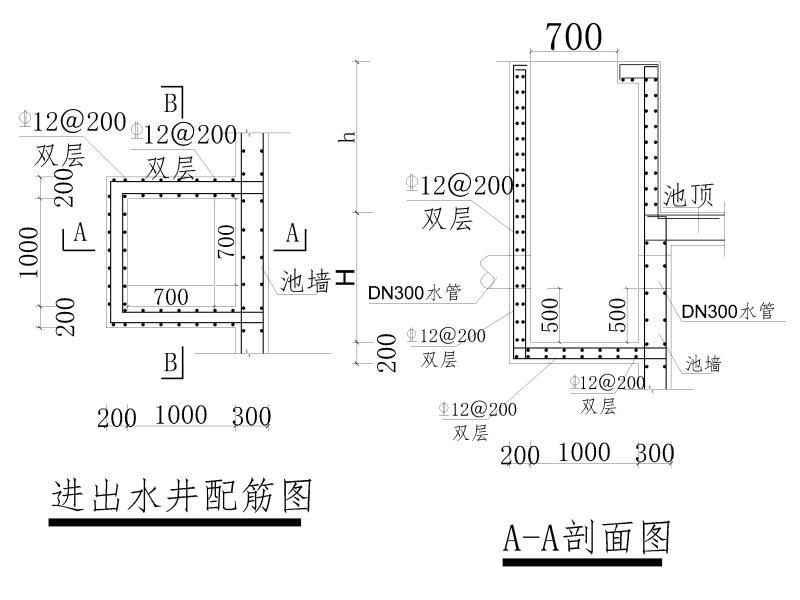

进出水井配筋图

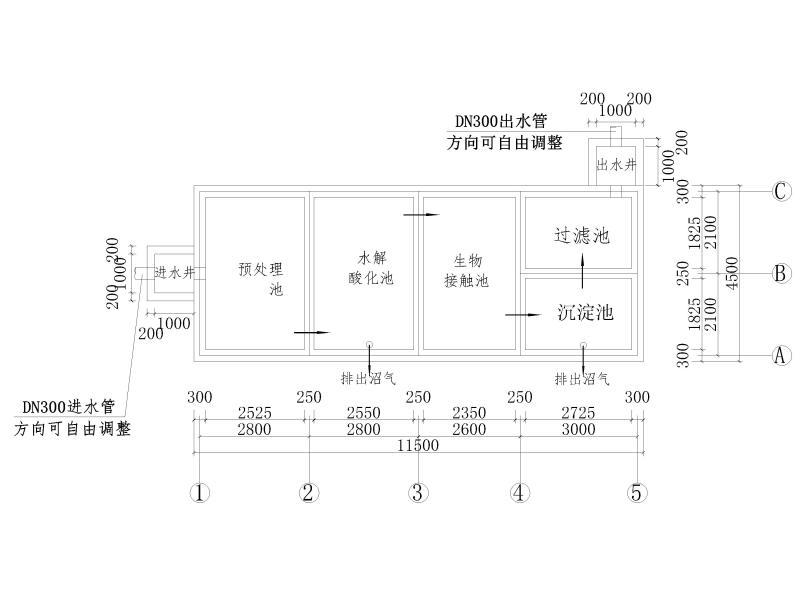

工艺流程图

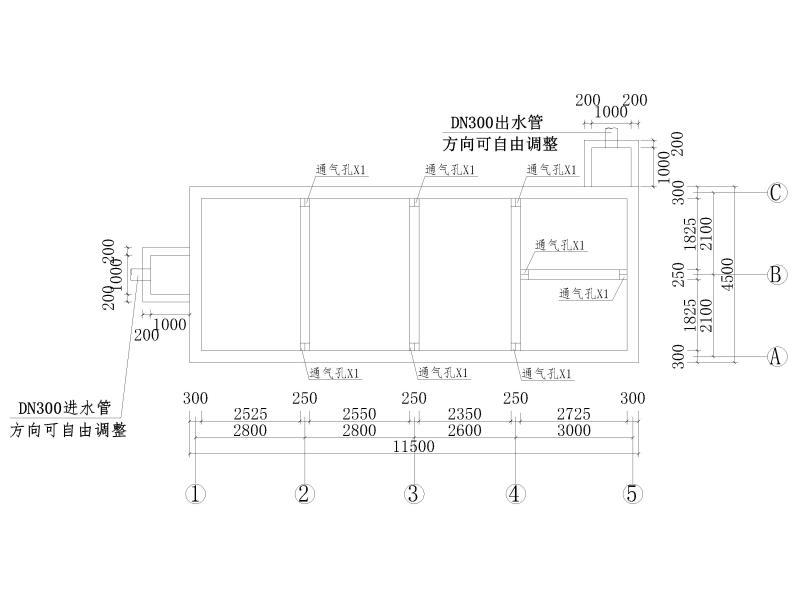

通气孔布置图

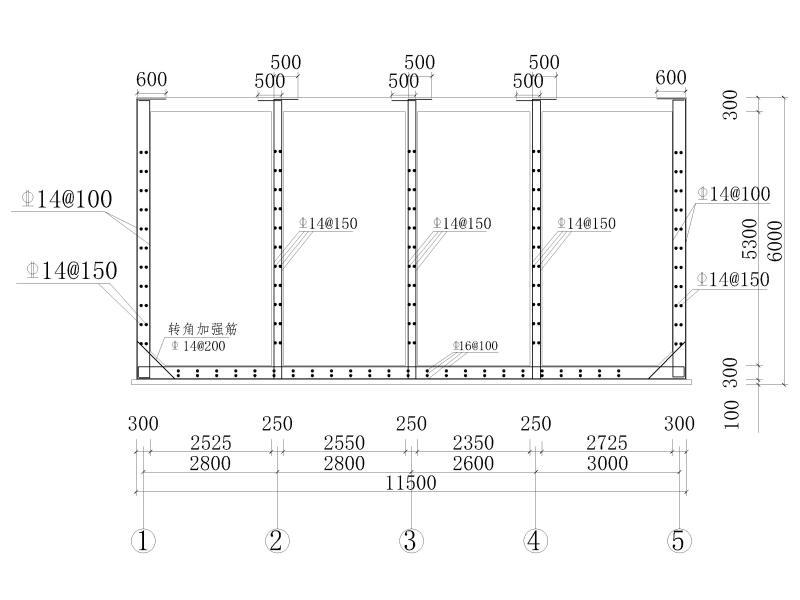

池墙池底配筋图

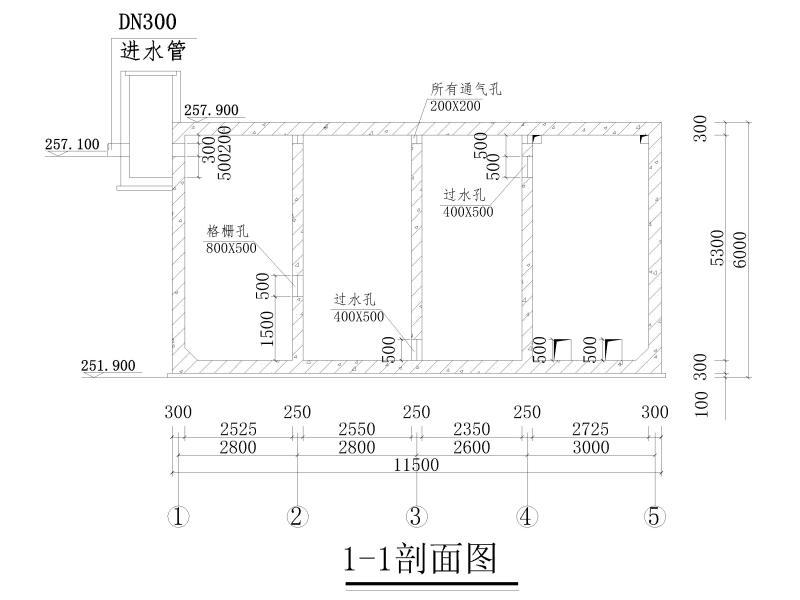

结构剖面图
