钢筋混凝土结构缓冲池结构施工图纸2015

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 特种结构:水池
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:7张
  • 设计年代:近代
该附件是 钢筋混凝土结构缓冲池 结构施工图 近代 ,出图时间是。

附件内含:构筑物结构设计与施工说明、缓冲池底板平面配筋图、池壁平面及剖面配筋图、梁平面配筋图、模板剖面图、上部设备间结构图等,cad格式,共计图纸7张。

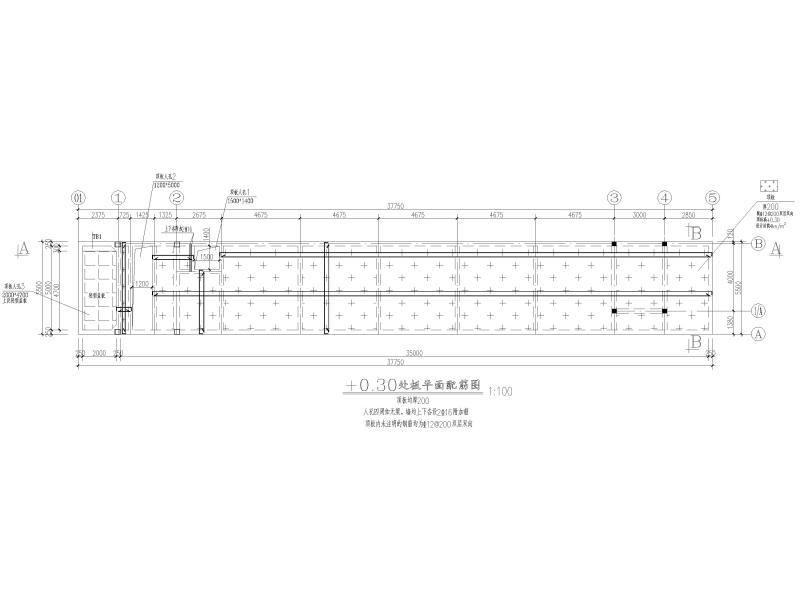

板平面配筋图

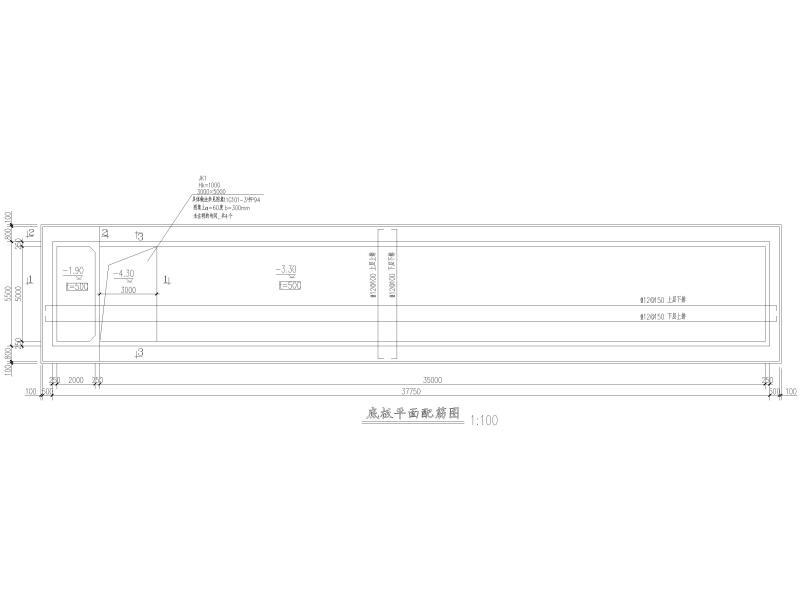

缓冲池底板平面配筋图

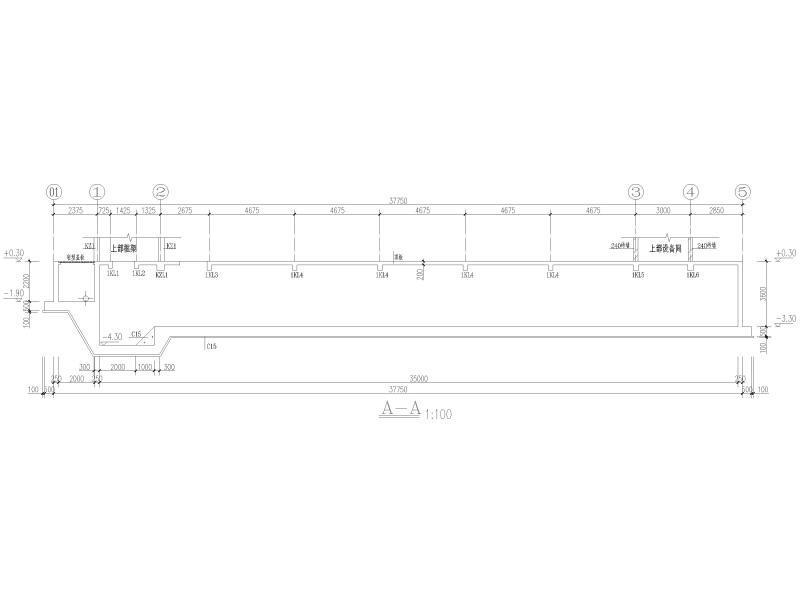

缓冲池模板剖面图

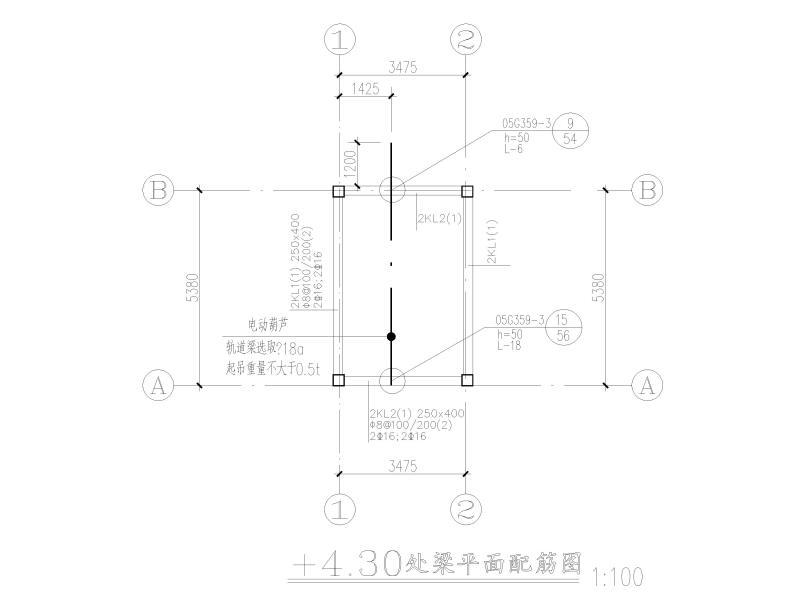

梁平面配筋图

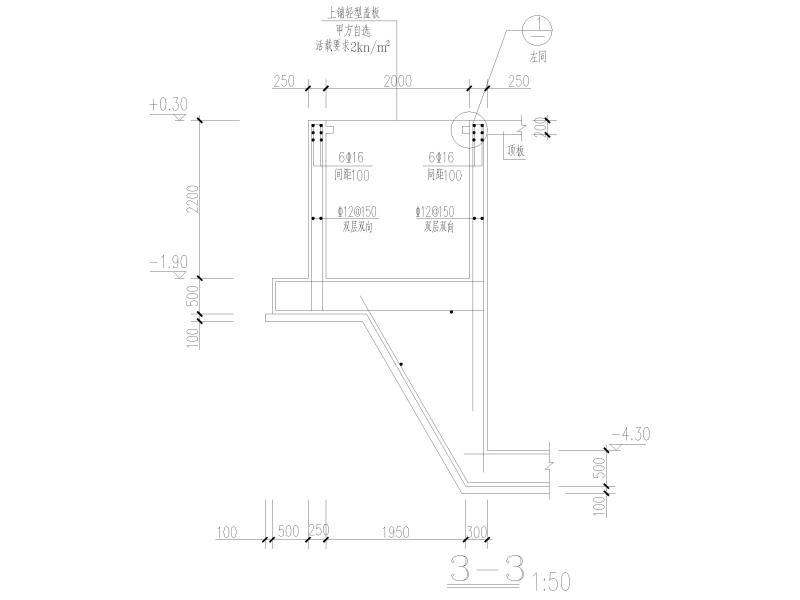

池壁剖面面配筋图
墙竖筋锚固大样

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土结构施工 - 1
    钢筋混凝土结构施工 - 1
  • 钢筋混凝土结构施工 - 2
    钢筋混凝土结构施工 - 2
  • 钢筋混凝土结构施工 - 3
    钢筋混凝土结构施工 - 3
  • 钢筋混凝土结构施工 - 4
    钢筋混凝土结构施工 - 4
  • 钢筋混凝土结构施工 - 5
    钢筋混凝土结构施工 - 5
  • 钢筋混凝土结构施工 - 6
    钢筋混凝土结构施工 - 6
以上是部分截图,请下载附件后查看完整高清内容
