6层美术馆厨房燃气平面施工图纸设计2019

项目概要及设计内容：

1、该项目位于腾龙路与民旺路交叉口东北侧，气源接自民旺路市政中压管道，气质为天然气。

2、本子项为美术馆，因厨房设施未布置到位，根据厨房公司提资以及餐饮规划燃气用量约为65.8 Nm/h。共设计三组立管分别服务于三个厨房，其中两个位于一层，一个位于负一层。每个餐厅靠外立面设置燃气调压管井。

3、厨房采用低压燃气，中压燃气经一层燃气调压管井降压后接至厨房。管道进入厨房后预留端口，厨房内燃气设计后期结合二次装修完成。

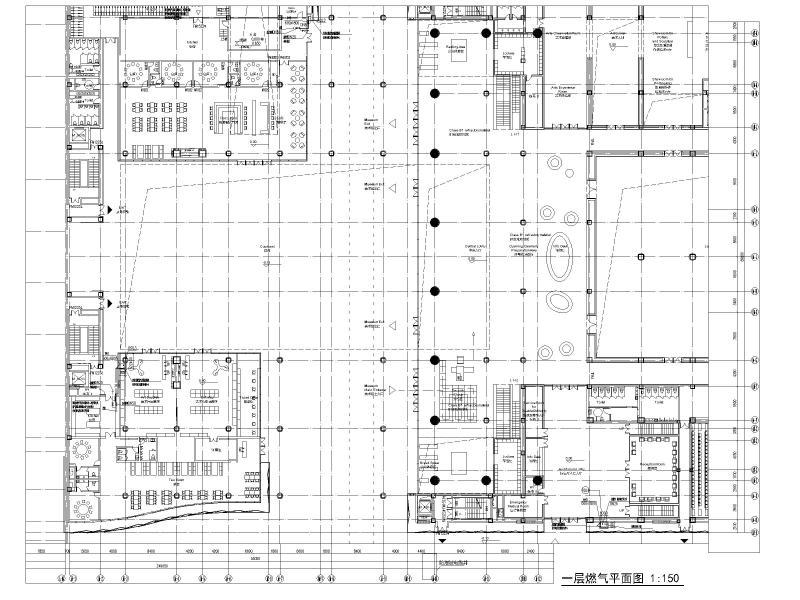

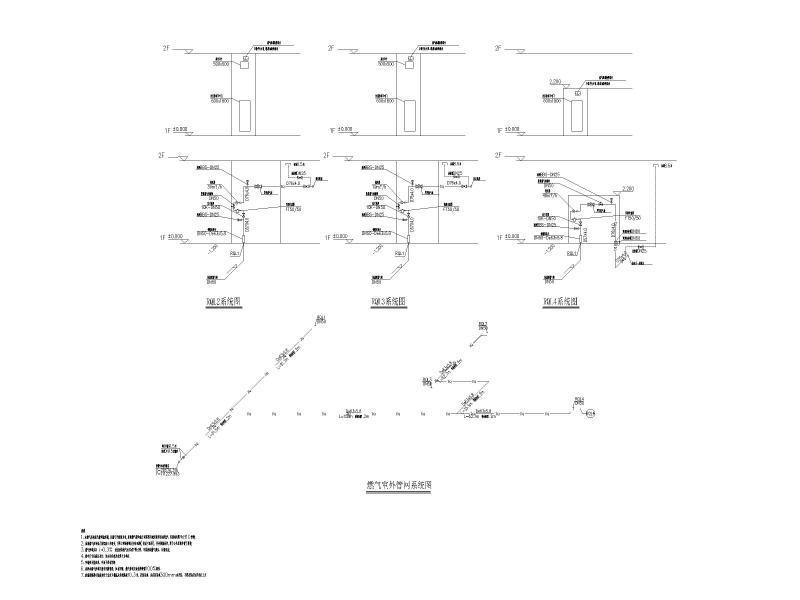

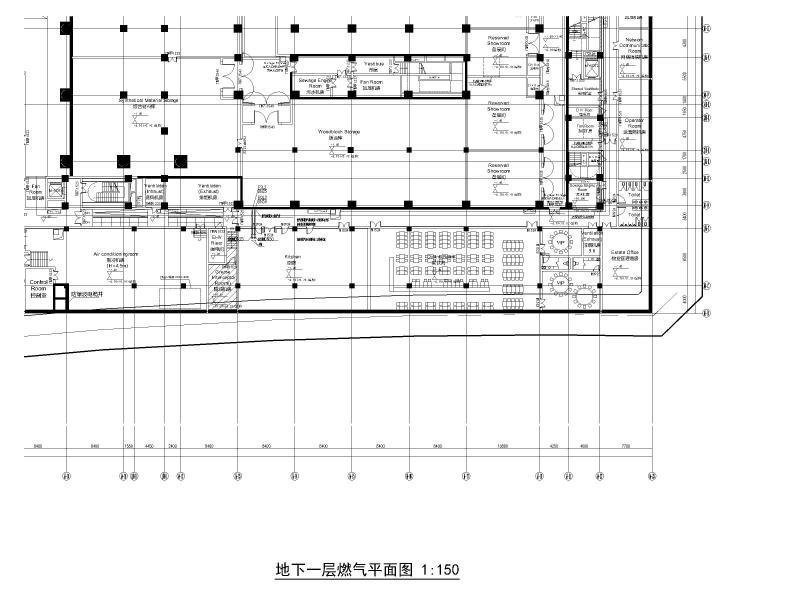

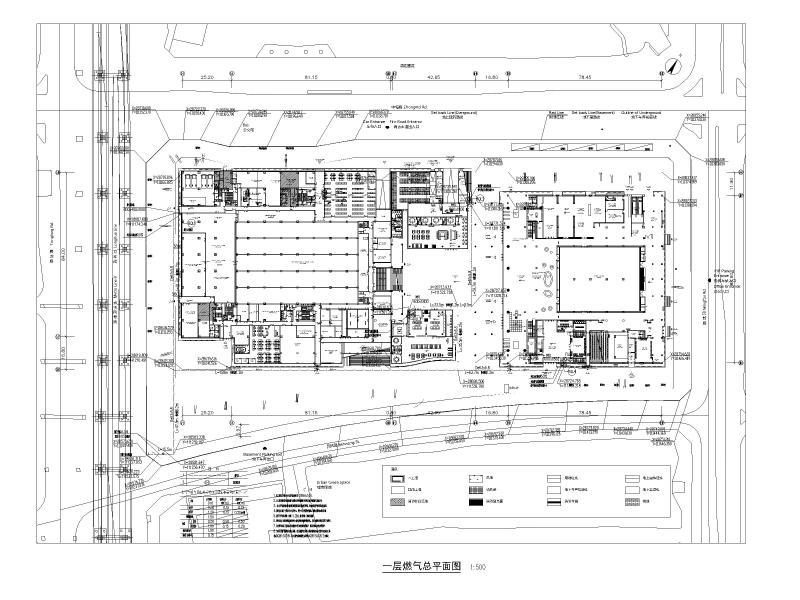

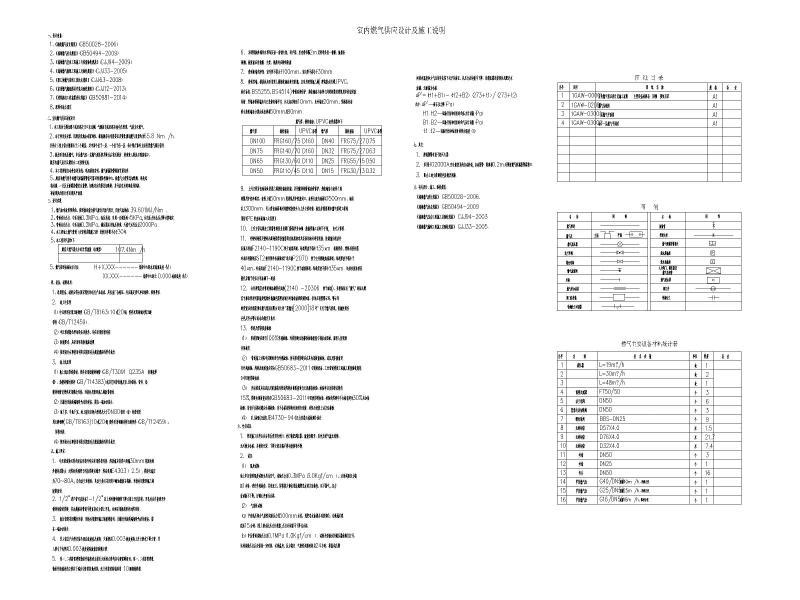

部分图纸展示：
