17层安置区工程燃气管道施工图纸cad平面图

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：59463平方米
  • 建筑地上层数：17层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000,PDF
  • 设计年代：近代
  • 项目所在地：广东
1、项目概要：该项目为 广东省安置区工程燃气管道施工图2019 ；项目概况：本项目建筑占地面积为20939.76平方米，总建筑面积59463平方米。含2栋17层的住宅，以及1栋5层的邻里中心、一栋幼儿园。地下建筑二层，为机动车库、非机动车库、设备用房等。
2、设计范围：与已设计或施工的主干管连接：接拟建中压市政燃气管
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

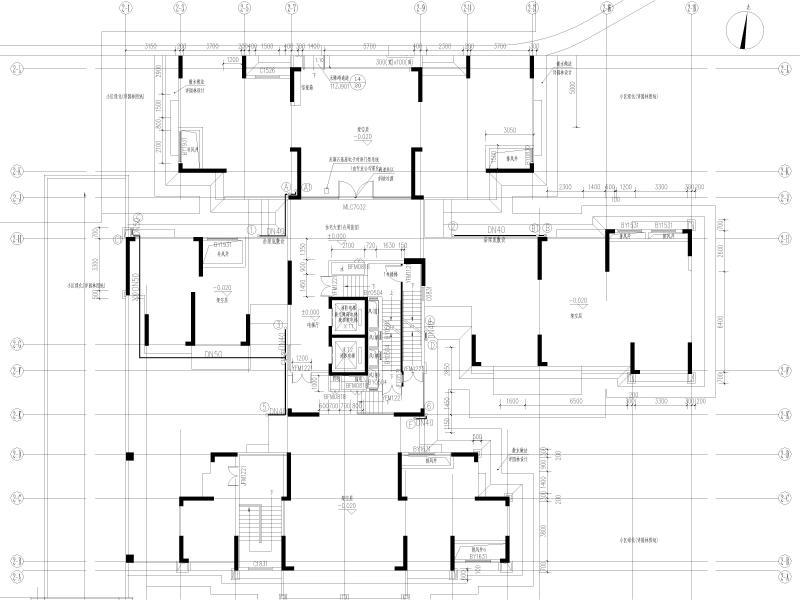

  • 1-1#楼首层燃气管道平面图
    1-1#楼首层燃气管道平面图

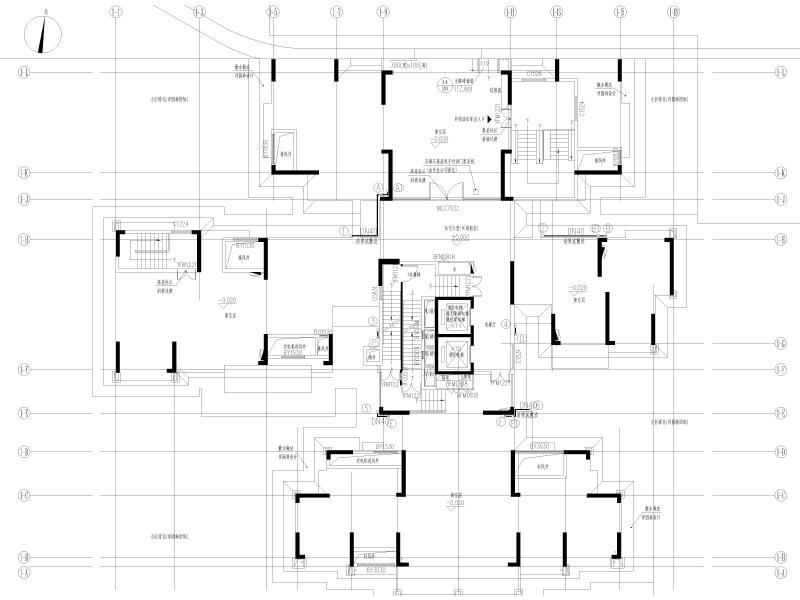

  • 2-1#楼首层燃气管道平面图
    2-1#楼首层燃气管道平面图

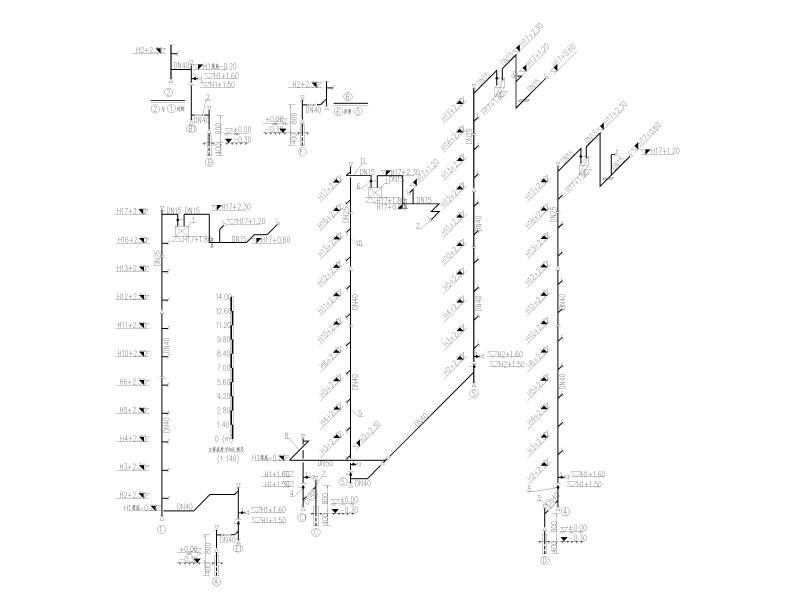

  • 2-1#楼燃气管道透视图
    2-1#楼燃气管道透视图
以上是部分截图，请下载附件后查看完整高清内容
