3层体艺馆建筑施工图纸

  • 建筑类别:体育馆
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑高度:28.6m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

该资料为某体艺馆 建筑施工
工程建筑建筑设计结构形式为:框架结构、层数为: 3层、高度为: 28.6米
这份参考资料包括各层建筑平面、立面、剖面图、墙身大样、檐口作法等,共14张图纸
设计功能包括:篮球场、舞蹈厅、教师、办公室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

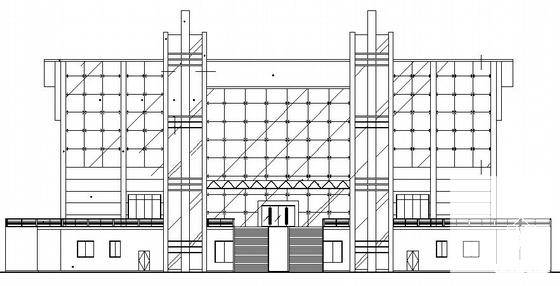

  • 建筑施工图纸 - 1
    建筑施工图纸 - 1

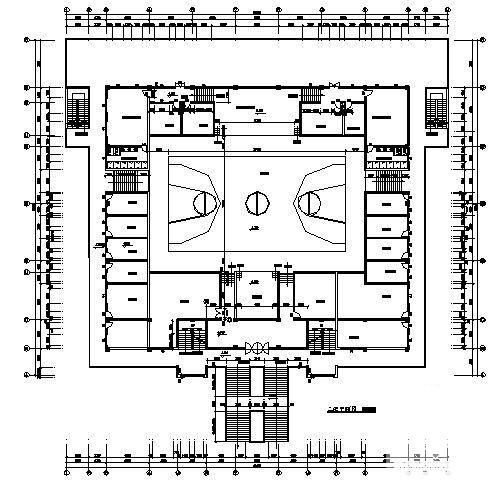

  • 建筑施工图纸 - 2
    建筑施工图纸 - 2
  • 建筑施工图纸 - 3
    建筑施工图纸 - 3

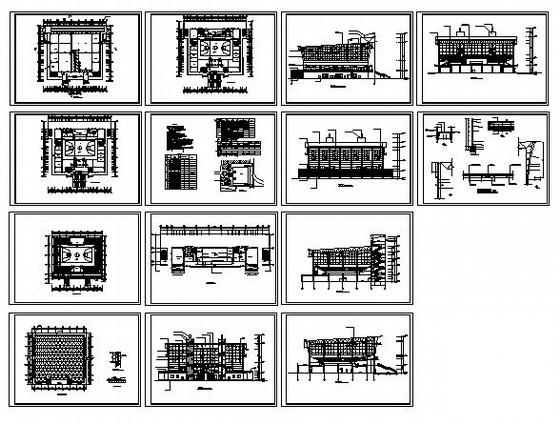

  • 建筑施工图纸 - 4
    建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
