室外高低压线路及道路照明施工图纸

  • 建筑类别:其他
  • 建筑设计结构形式:其他结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:其它
  • 接地方式:TT
  • 项目所在地:辽宁
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,其它

该附件为室外高低压线路及道路照明图纸。

概况:
该项目为辽宁大连某汽车产业配套园,本子项为室外工程供电设计,主要包括高低压线路及道路照明平面布置。
路灯及电缆线路距离路边一般为:0.65~0.8m,电缆穿管埋地敷设埋深为1.0m(冻土层下),电缆进出建筑和电缆井及过道路等均需穿钢管保护并应留有适当裕度。
电缆和其他管道设施及围墙时应采取保护措施如:穿钢管保护等。
...

部分图纸摘录:

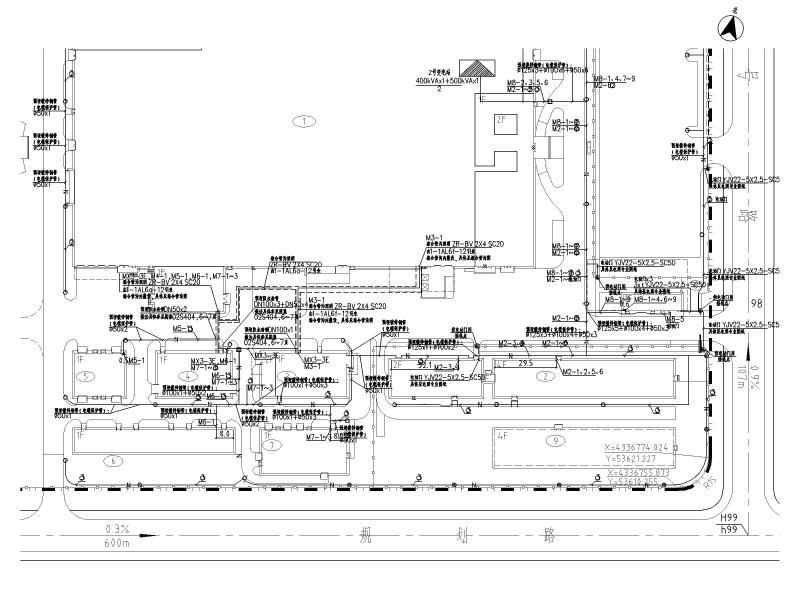

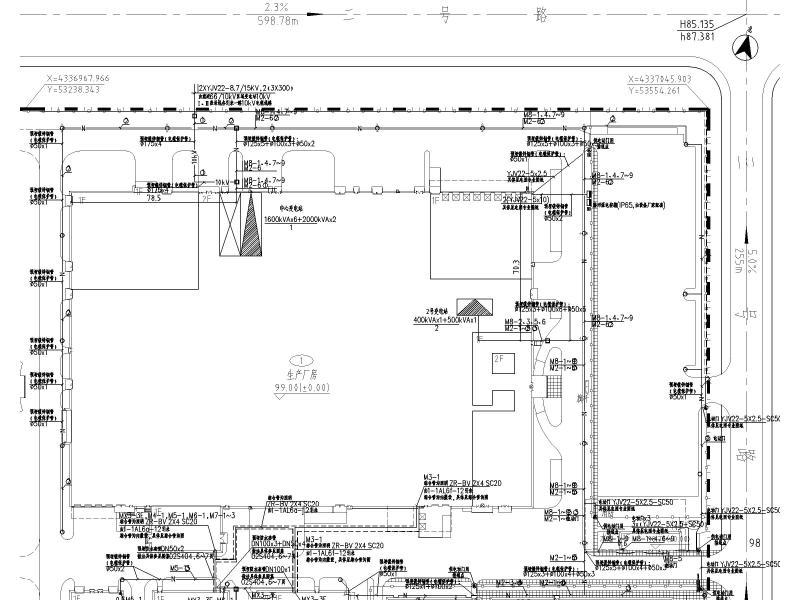

A区高低压线路及道路照明平面布置图






B区高低压线路及道路照明平面布置图



A区高低压线路及道路照明平面布置图

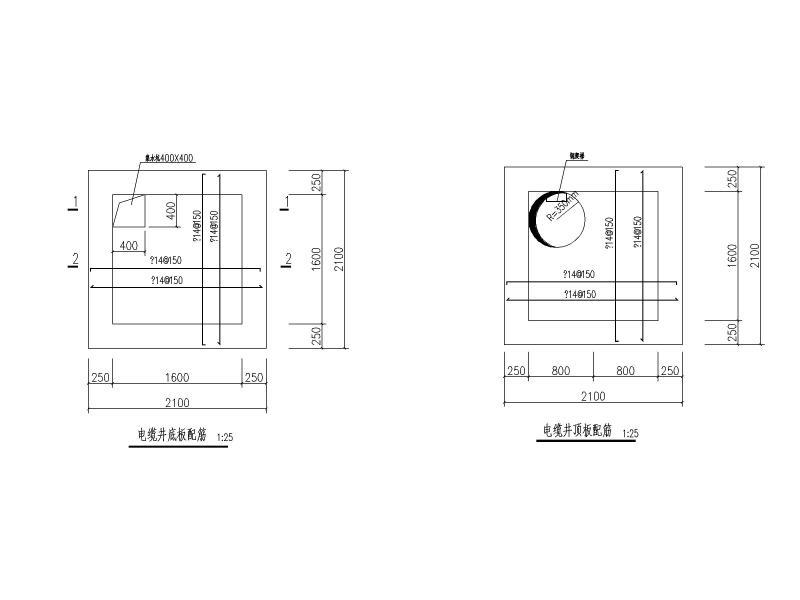

电缆井顶底板配筋

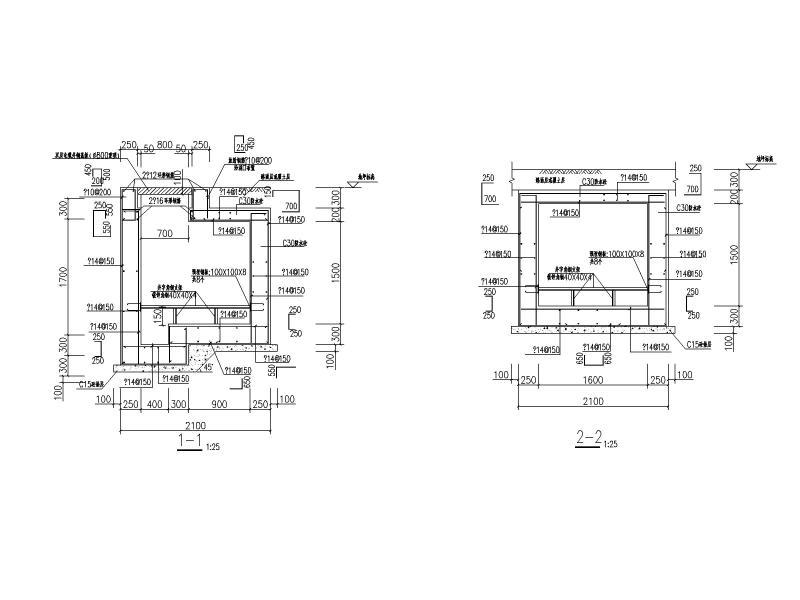

电缆井详图


洞口加筋详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 室外照明施工图 - 1
    室外照明施工图 - 1
  • 室外照明施工图 - 2
    室外照明施工图 - 2
  • 室外照明施工图 - 3
    室外照明施工图 - 3
  • 室外照明施工图 - 4
    室外照明施工图 - 4
  • 室外照明施工图 - 5
    室外照明施工图 - 5
  • 室外照明施工图 - 6
    室外照明施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
