道路照明工程施工图纸

  • 图纸设计深度:施工图
  • 节点大样:灯具
  • 项目所在地:河南
  • 强电设计:电气照明,其它

概况:
该项目为河南省信阳市某道路西段新建工程-道路照明工程。
本次照明设计道路全长2390米,道路红线宽度50米,中间绿化隔离带10米,两侧人行道7米.
根据本地区自然环境,照明系统每天工作8.5小时,保证连续阴雨天数7天提供照明,两个连续阴雨天之间的设计最短天数为20天。本地区年平均日照时间:3.9h。
根据上述基本条件,该资料路灯采用双火非对称灯型。在人行道边,距道路中心线18.75米处,采用对称布置。杆间距约为36米,特殊路段路灯间距可作适当调整(已在图中标注)。杆高12米,主灯悬挑长2.0米;副灯悬挑长1.5米,副灯安装高度约为8米,仰角均为10°。

部分图纸摘录:

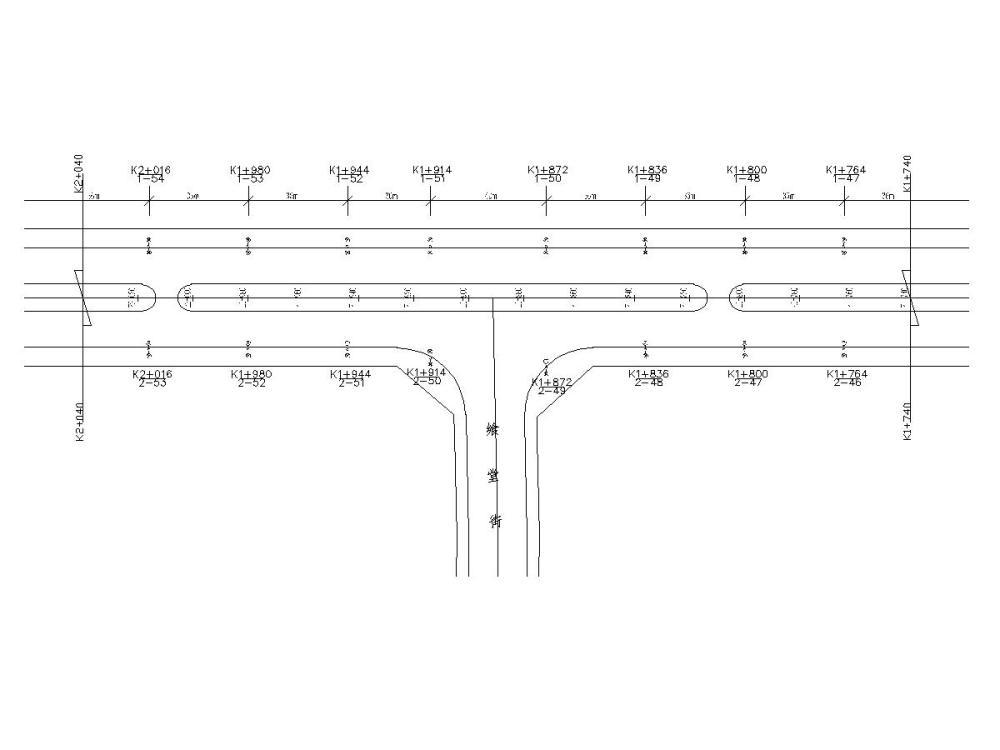

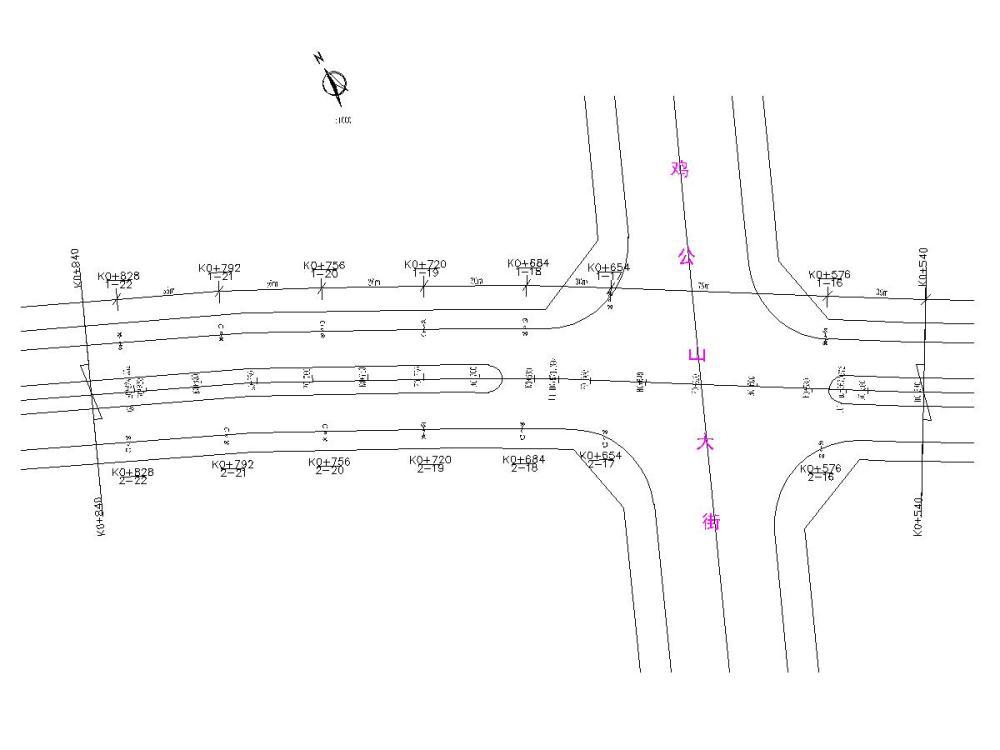

照明平面布置图
照明平面布置图
路灯基础平面图

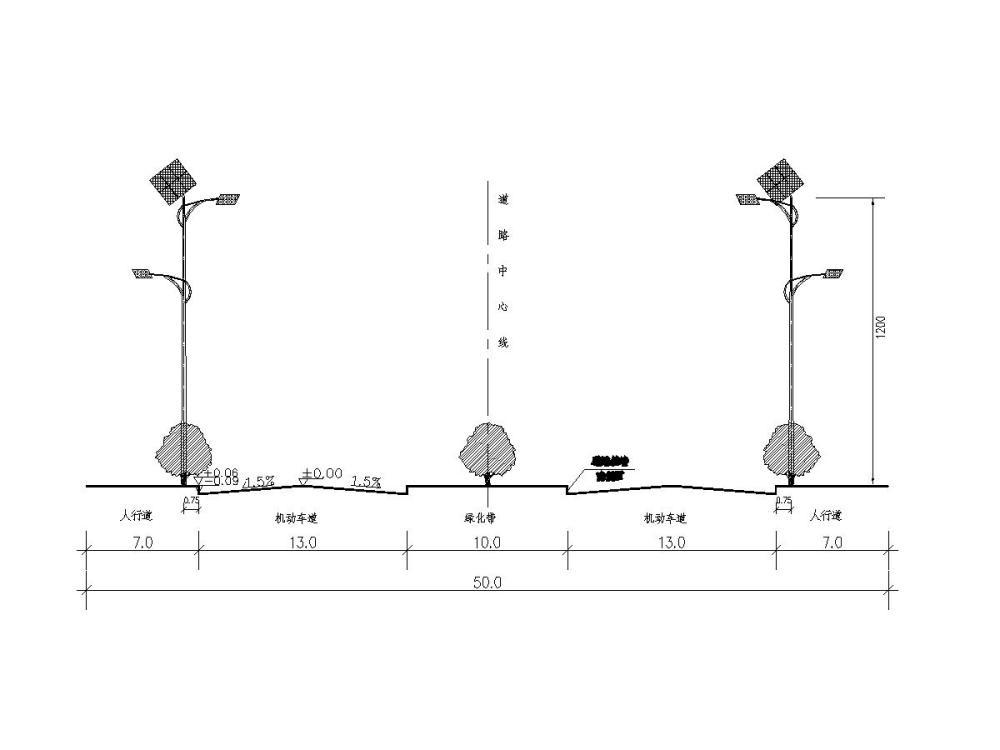

照明横断面示意图

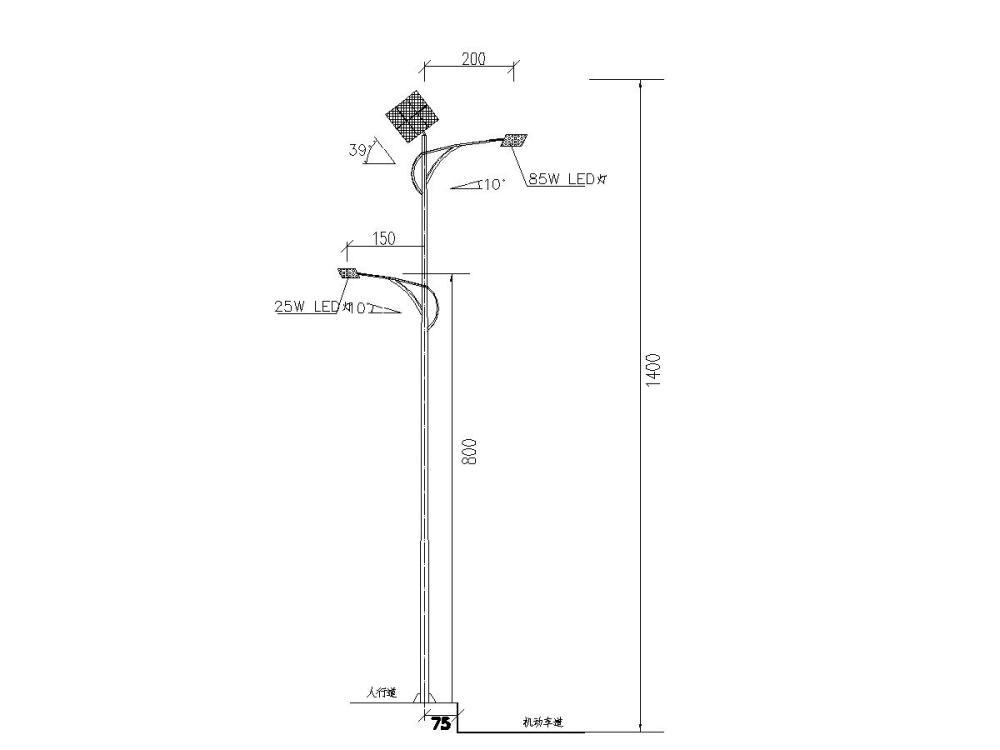

灯型立面图

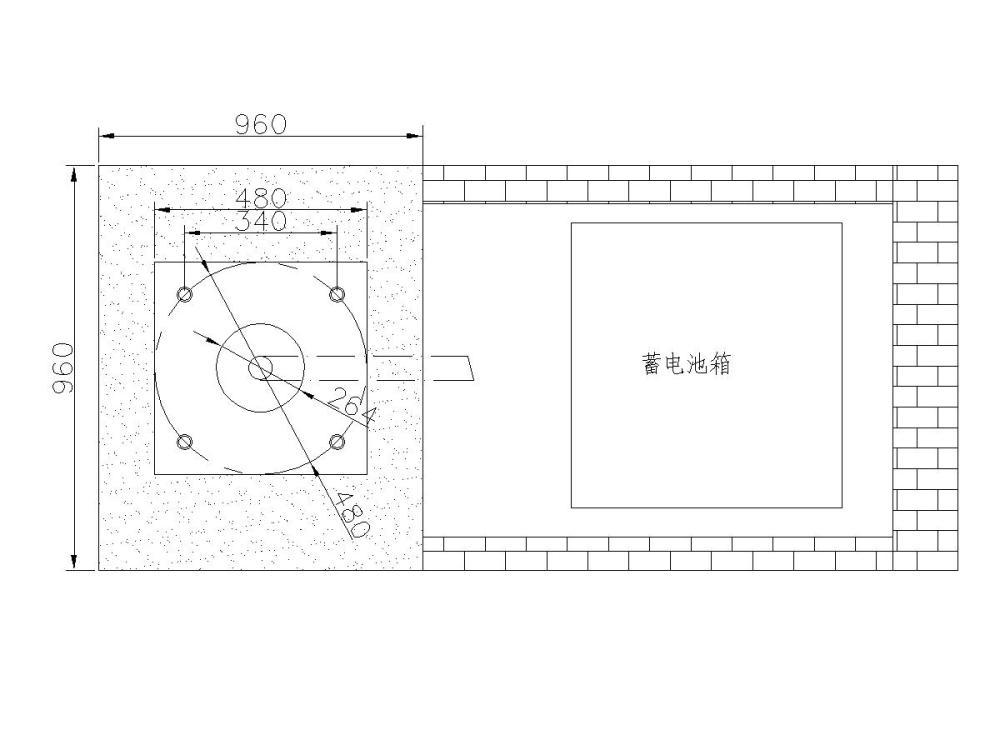

路灯基础做法详图



以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 道路照明工程施工图 - 1
    道路照明工程施工图 - 1
  • 道路照明工程施工图 - 2
    道路照明工程施工图 - 2
  • 道路照明工程施工图 - 3
    道路照明工程施工图 - 3
  • 道路照明工程施工图 - 4
    道路照明工程施工图 - 4
  • 道路照明工程施工图 - 5
    道路照明工程施工图 - 5
  • 道路照明工程施工图 - 6
    道路照明工程施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
