人民医院暖通CAD施工图（18页大样图）.dwg
施工说明、热力系统图、平面布置图、剖面图、烟道及冲灰沟平面布置图、设备基础平面布置图、锅炉基础图、水膜除尘器基础图、分汽缸大样图 除氧设备基础图、水泵基础图、鼓引风机基础图、化工泵基础及钢板水箱基础、沉淀池平剖面图、钢板水箱大样图、滤水板安装图、资料目录 共18张
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-

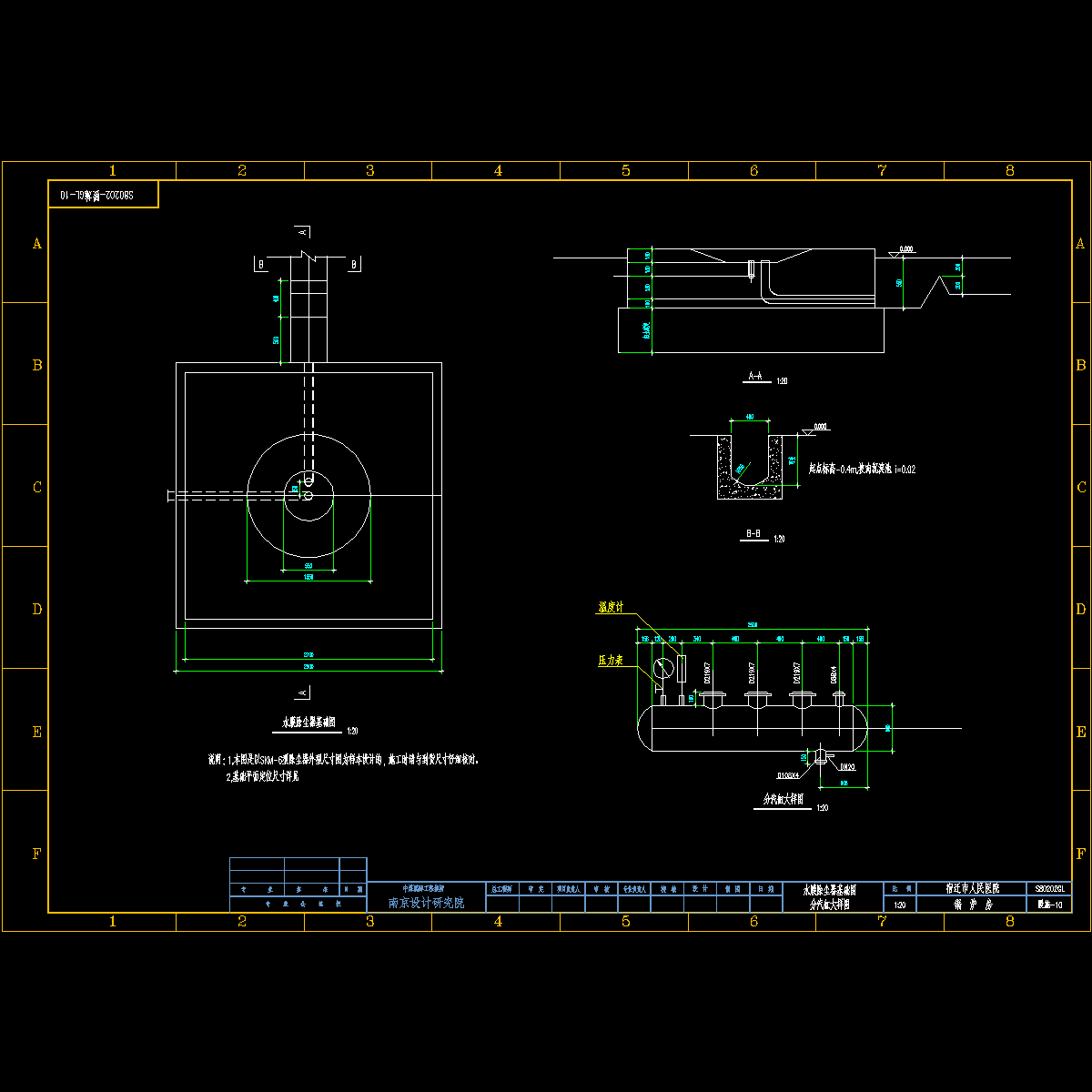

暖施-水膜除尘器基础图、分汽缸大样图.dwg -

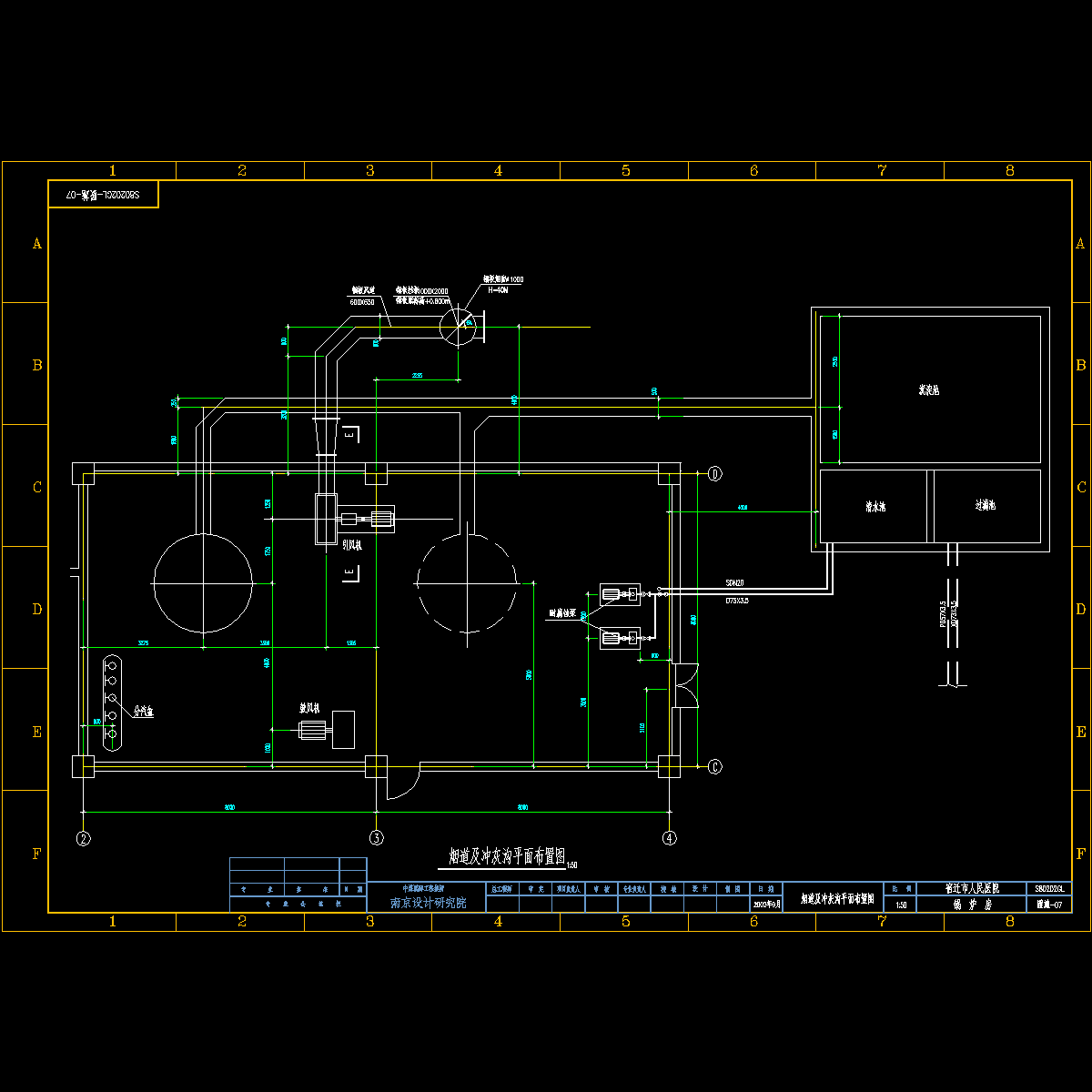

暖施-烟道及冲灰沟平面布置图.dwg -

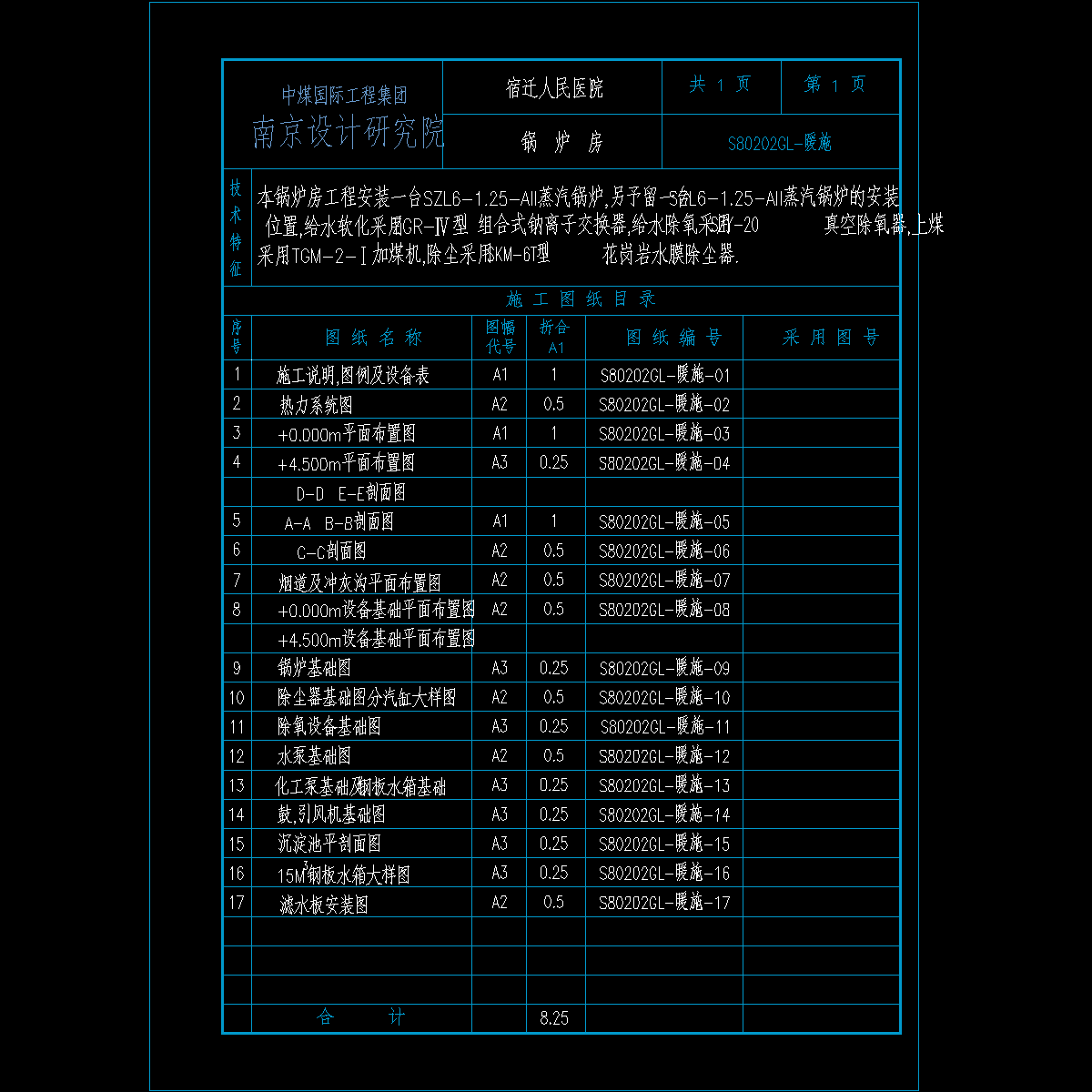

目录.dwg -

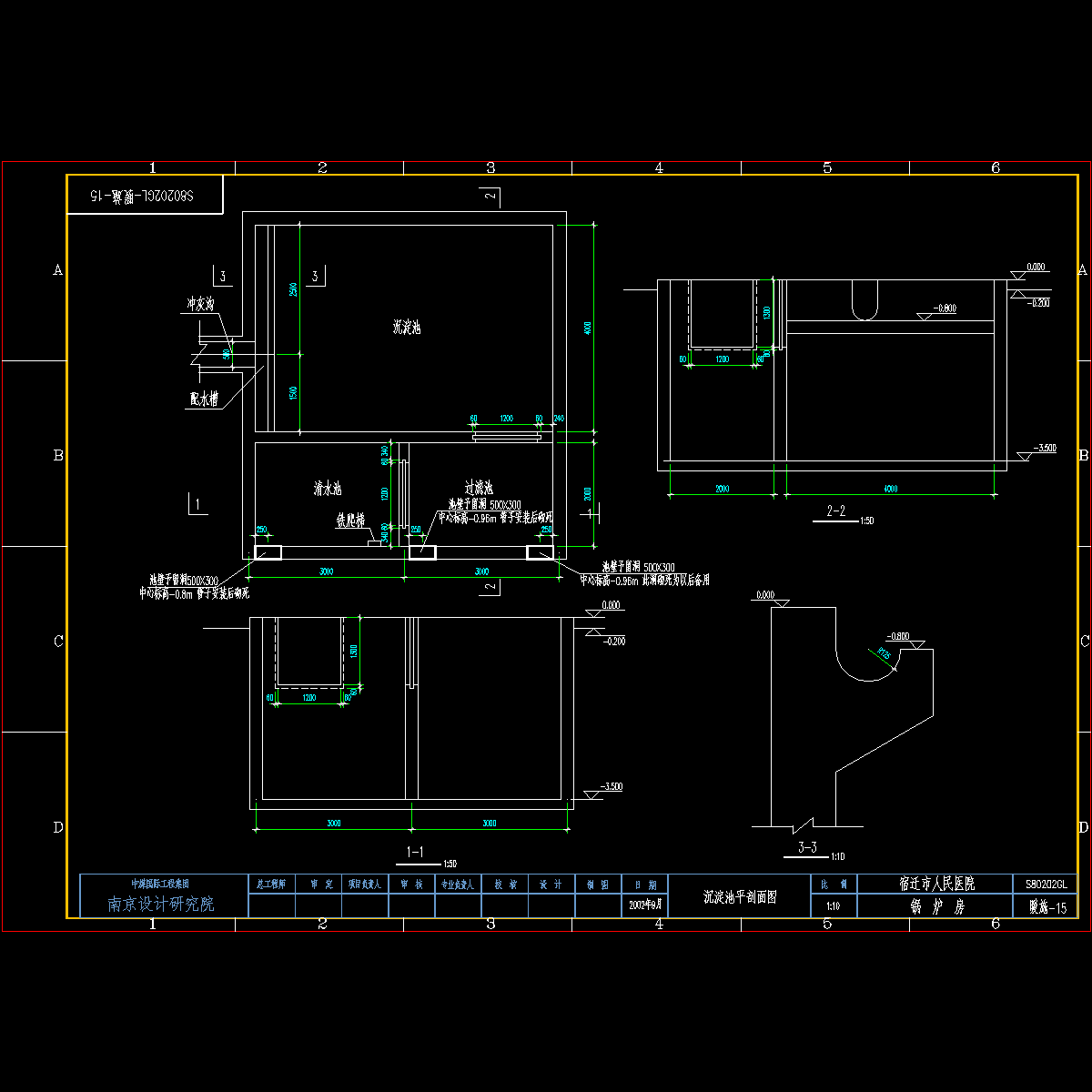

暖施-沉淀池平剖面图.dwg -

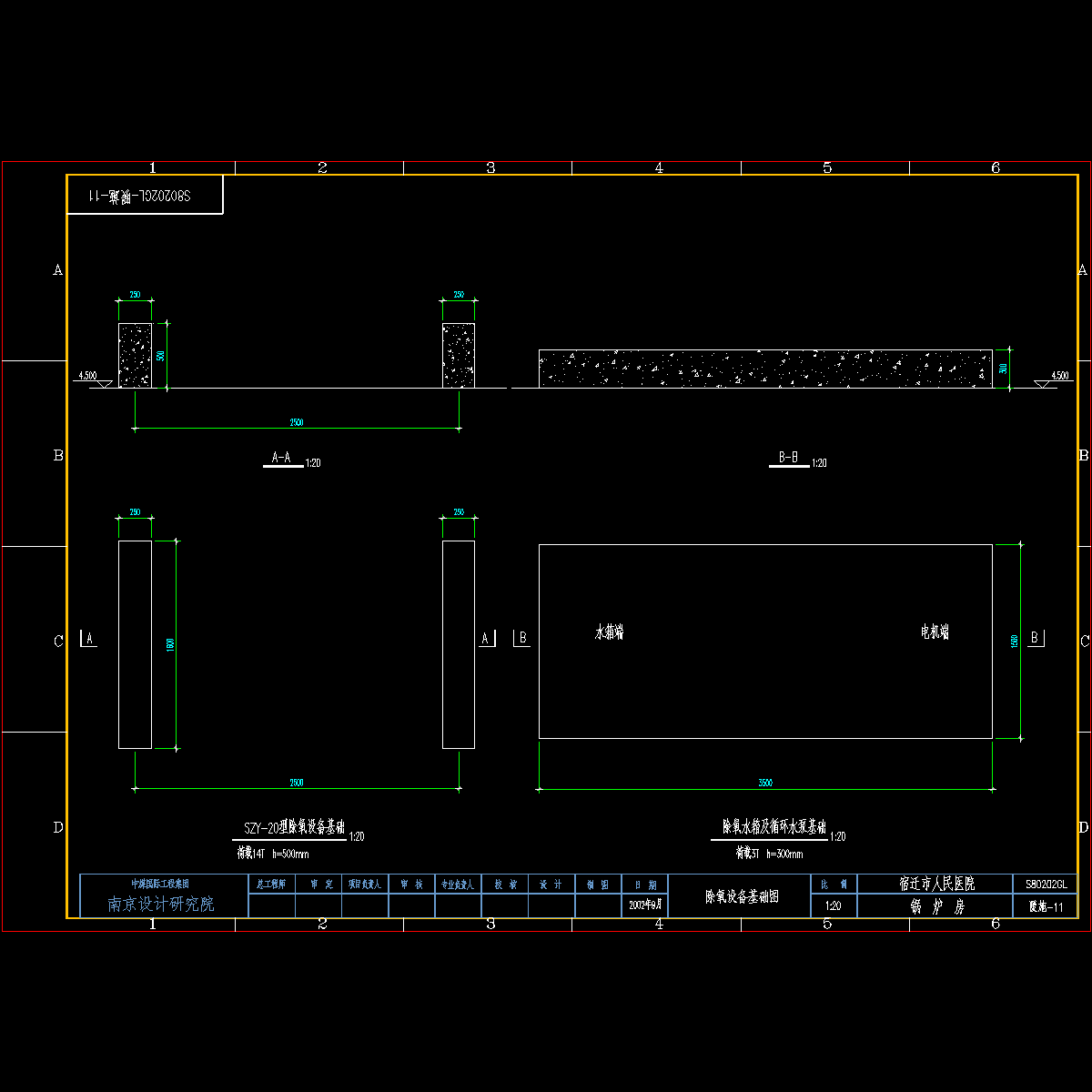

暖施-除氧设备基础图.dwg -
暖施-钢板水箱大样图.dwg -
暖施-鼓引风机基础图.dwg
-
暖施-锅炉基础图.dwg
-
暖施-化工泵基础及钢板水箱基础.dwg
-
暖施-滤水板安装图.dwg
以上是部分截图，请下载附件后查看完整高清内容
