1、项目概要   1.1概况    xx抽水蓄能电站位于芜湖市xx镇境内,距xx镇约10公里,交通便利。该电站引水系统采用一洞一机的布置型式,引水系统由上库进/出水口、上库事故闸门井、引水上平洞、引水竖井、引水下平洞、引水压力钢管等部分组成。    引水竖井长243.392~240.133m(包括上下弯段)不等,其中上弯段开挖尺寸为Φ7.4m的圆形,竖井段开挖净高度为182.156~179.916m,开挖尺寸为Φ7.4m~Φ6.3m的圆形,下弯段开挖尺寸为Φ6.3m的圆形。上下弯段采用系统锚杆加喷8cmC30混凝土支护,竖井段Ⅲ~Ⅳ类围岩采用系统锚杆加喷8cmC30混凝土支护,Ⅱ类围岩采用随机锚杆加喷5cmC30混凝土支护。支护后引水竖井采用钢筋混凝土衬砌,衬砌后洞径为Φ6.4m~Φ5.3m……      4、上下弯段开挖支护施工   4.1上弯段开挖支护施工    上弯段开挖支护由1#施工支洞进入,分二次开挖。第一次开挖断面根据反井钻机及后期竖井扩挖施工要求,对上弯段进行局部技术性超挖第二次开挖至设计尺寸,对内弧段采用台阶式开挖,以方便工和满足后序混凝土衬砌施工要求。上弯段具体开挖尺寸详见图XSJ/C2-YS竖井-01、 XSJ/C2-YS竖井-02。    上弯段第一次开挖采用手风钻造孔,中空直眼掏槽,周边光面爆破。第二次开挖在竖井扩挖结束后进行,采用手风钻造垂直孔,小药量分台阶浅孔梯段爆破。第一次开挖料由装载机装自卸车经1#施工支洞出渣,第二次开挖料通过竖井溜至下弯段,由装载机装自卸车经2#施工支洞、进厂交通洞出渣。   第一次开挖后对开挖面进行临时支护,第二次开挖后,按设计图纸进行支护,主要包括砂浆锚杆和喷混凝土施工。锚杆采用先注浆后插杆的施工工艺……      共28张      图纸主要包括:反井钻安装吊顶布置结构图、反井钻施工平面布置图、反井钻施工布置立面图、引水竖井反井钻施工污水池结构图、引水上弯段竖井反井钻基础结构图、引水竖井反井钻施工清水池结构图、引水上平洞上游侧封堵结构图、引水竖井一次扩挖立面布置示意图、引水竖井二次扩挖立面布置示意图、引水竖井扩挖炮孔布置示意图、2#上平洞(上弯段)技术性超挖结构图、1#上平洞(上弯段)技术性超挖结构图、引水竖井提升系统平面布置示意图、引水上平洞下游侧技术性超挖结构图等共13张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

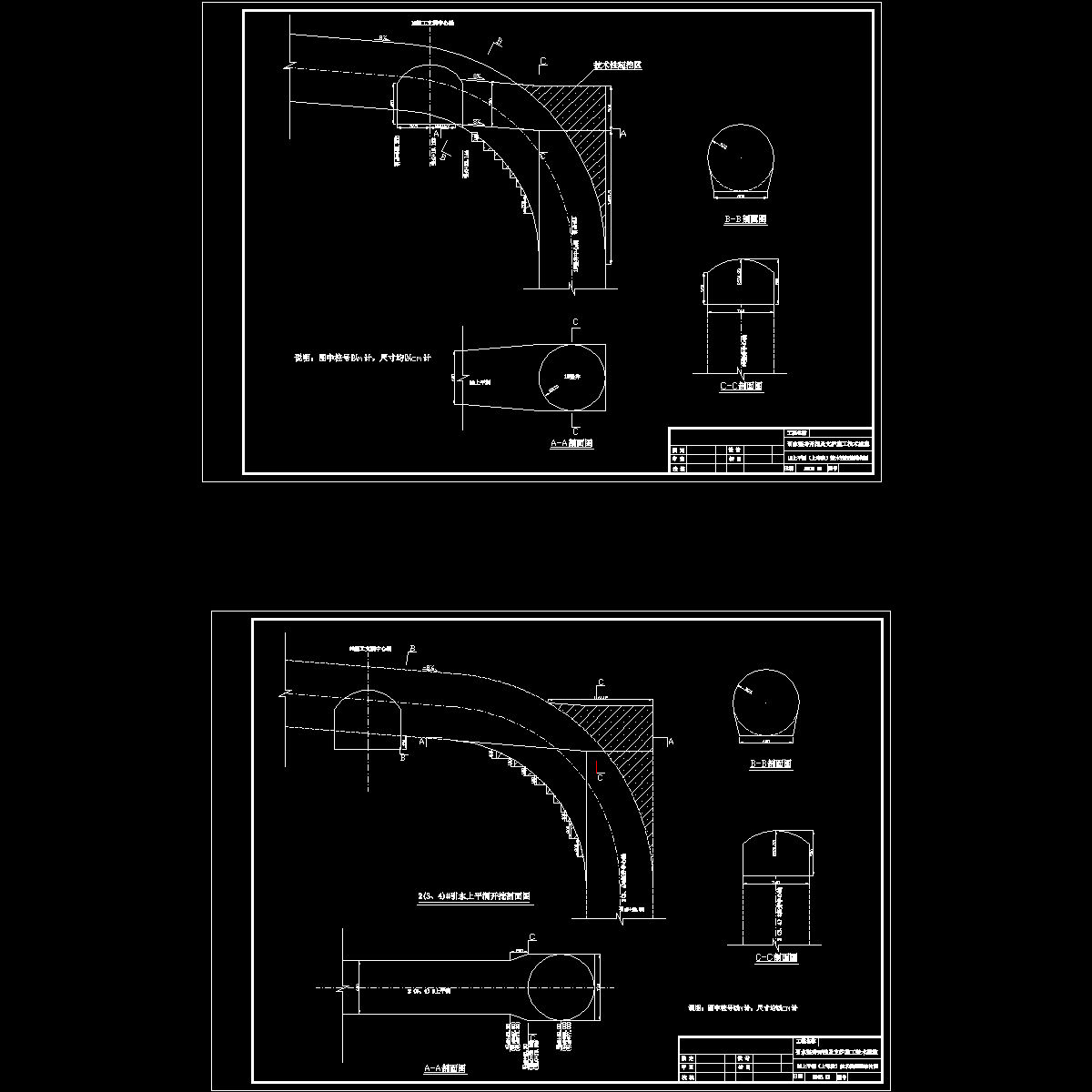

  • 附件01、02:引水上平洞技术超挖示意图.dwg
    附件01、02:引水上平洞技术超挖示意图.dwg

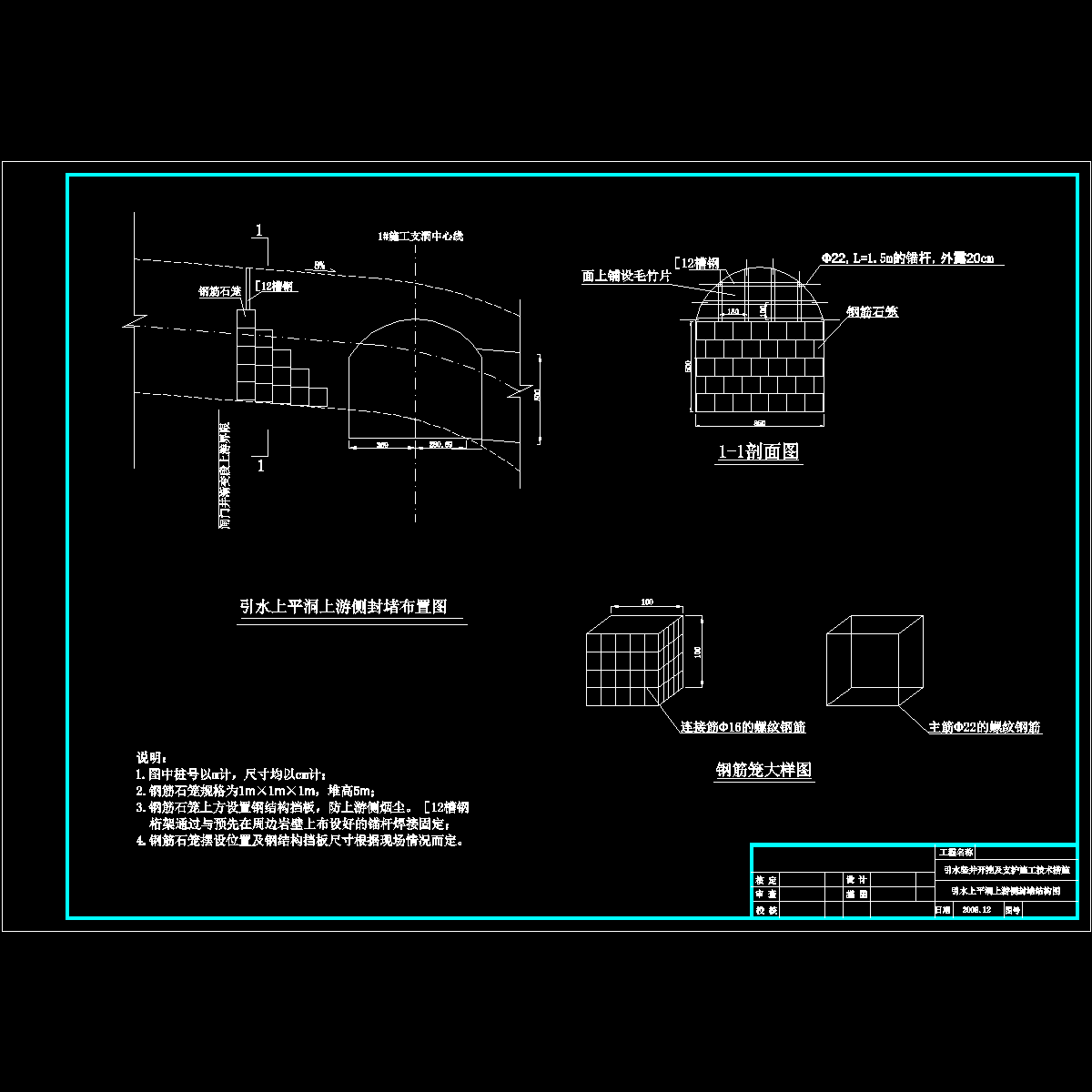

  • 附件11:交界面钢筋石笼.dwg
