2层B1型别墅建筑设计文本(效果施工图纸)

  • 建筑高度类型: 多层建筑

  • 外立面材料:幕墙,墙砖

  • 图纸设计深度: 施工图

  • 图纸设计流派:现代

  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000

  • 效果图 :有

户型是二层B1型别墅,建筑面积为482.61平方米,第一层建筑面积是244.98平方米,有工人房、卫生间、客厅、露台、餐厅、厨房、玄关、门廊、车库;二层建筑面积是237.63平方米,有客房3间、卫生间3间、衣帽间2间、书房、中厅、阳台、平台;

本户型是二层C型别墅,建筑面积为416平方米,第一层建筑面积是220.4平方米,有餐厅、客厅、平台、厨房、卫生间、车库、玄关、保姆房、洗衣间;二层建筑面积是196平米,设有主卧室、露台、卧室、起居室、更衣间、卫生间、客房2间、阳台;

15.9*14.4

效果图

效果图

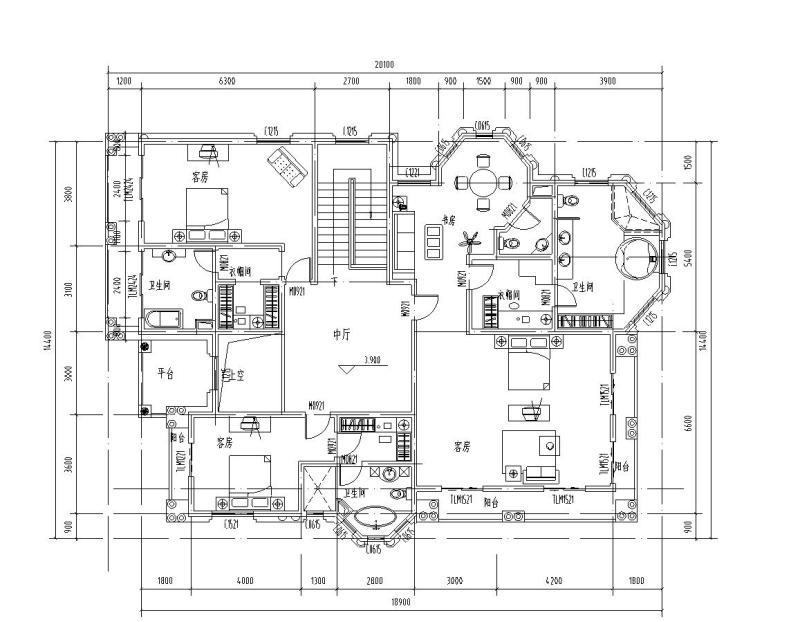

二层平面图

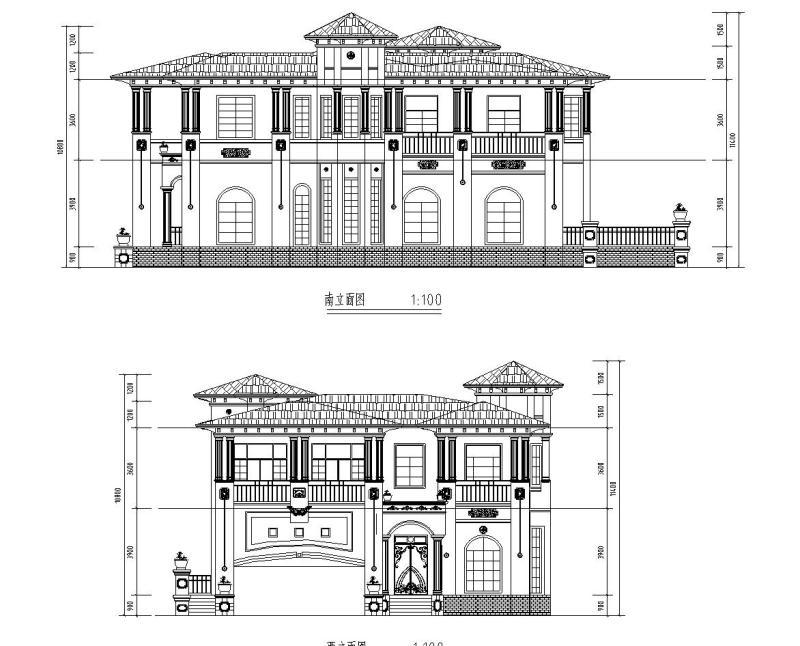

立面图

立面图2

屋顶平面图
