3层独栋框架结构别墅建筑设计

  • 建筑高度类型: 多层建筑

  • 外立面材料:幕墙,墙砖

  • 图纸设计深度: 施工图

  • 图纸设计流派:现代

  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000

  • 效果图 :有

本户型为三层 独栋别墅 ,框架结构,总建筑面积412.72平米,占地面积170.38平米,建筑总高度10.65米。第一层设有客厅、入口玄关、厨房、餐厅、储藏室、卫生间、客房、麻将室、车库兼储藏室;二层设有客房带卫生间2套、娱乐室、起居室、卧室、1个独立卫生间、1个大阳台;三层设有更衣室、空中花园、卫生间1间、书房、洗浴室。

本户型外观造型高低错落,别致大方,采光通风良好。建材可采用地方性建筑材料建造,造价低、施工方便,适宜建造于平坦地带。

效果图

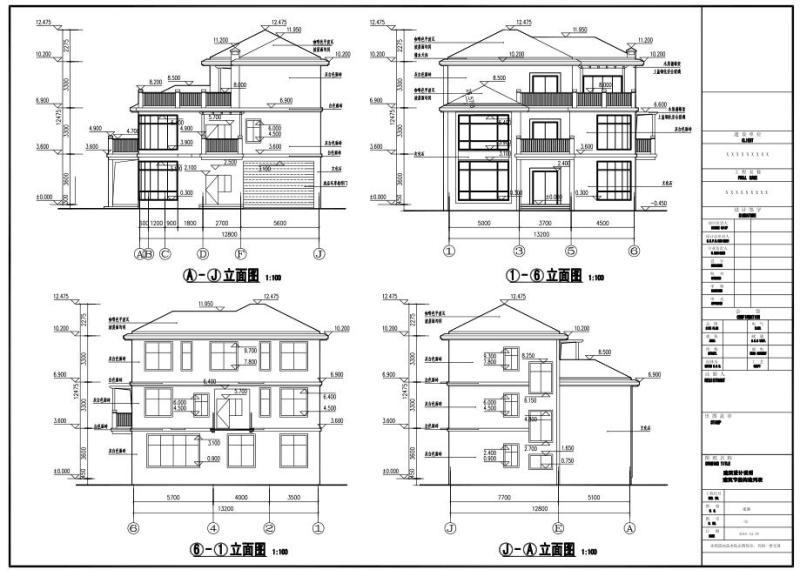

立面图

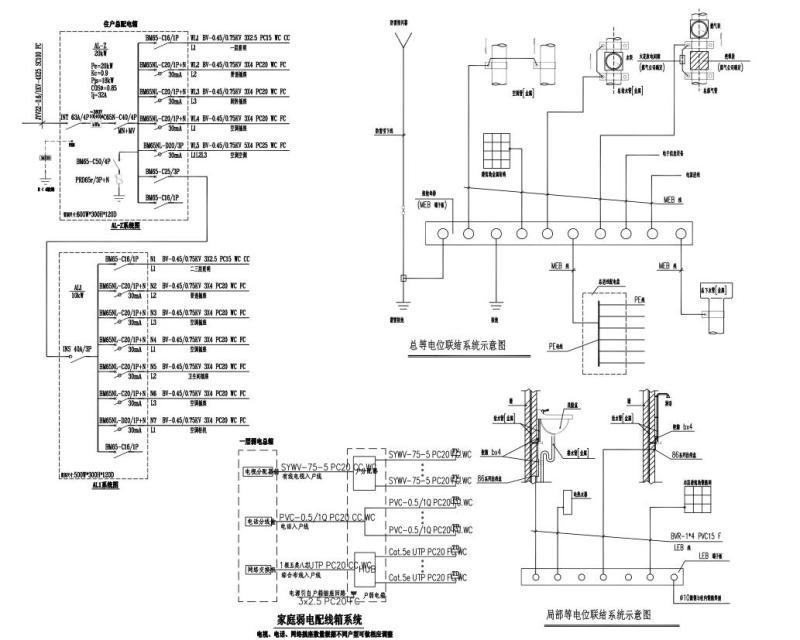

配电箱设计

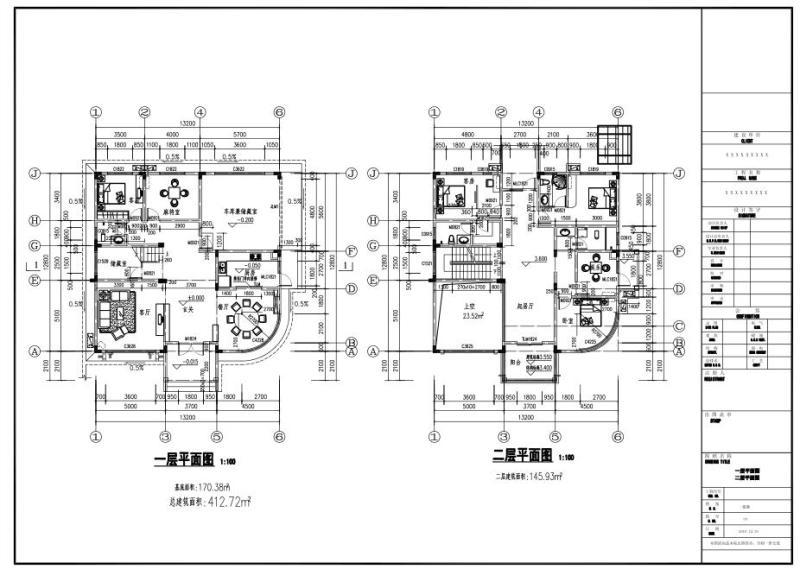

平面图

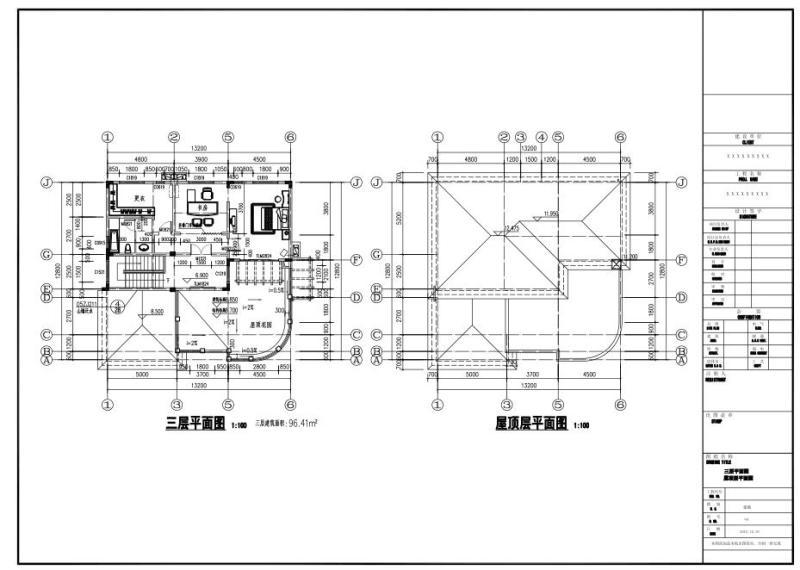

屋顶平面图

总缩览图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构建筑设计 - 1
    框架结构建筑设计 - 1
  • 框架结构建筑设计 - 2
    框架结构建筑设计 - 2
  • 框架结构建筑设计 - 3
    框架结构建筑设计 - 3
  • 框架结构建筑设计 - 4
    框架结构建筑设计 - 4
  • 框架结构建筑设计 - 5
    框架结构建筑设计 - 5
  • 框架结构建筑设计 - 6
    框架结构建筑设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
