33层剪力墙结构住宅楼电气施工图纸(2018)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:16213.46平方米
  • 建筑地上层数:33层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 地下室用途:车库
  • 节点大样:防雷接地,等电位联结
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,其它
  • 弱电设计:火灾自动报警系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为剪力墙结构住宅楼 电气施工图 (2018)。

概况:
该项目为贵州某棚户区改造建设项目A6#楼。地上33/地下负一层。地下负一层为大型车库,1~33层为住宅。建筑面积为16213.46平方米,总体高度99米,属一类高层住宅建筑。建筑建筑设计结构形式为剪力墙结构,建筑耐火等级为一级。

设计范围:
220/380V配电系统;照明、插座系统;建筑物防雷、接地系统及安全措施;
电视、电话、宽频网络系统;可视对讲系统;火灾自动报警系统。

部分图纸摘录:

强电平面图


弱电及报警平面图




配电箱系统图





竖向干线图




消防系统图




弱电系统图




应急照明接线示意图




等电位联结示意图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

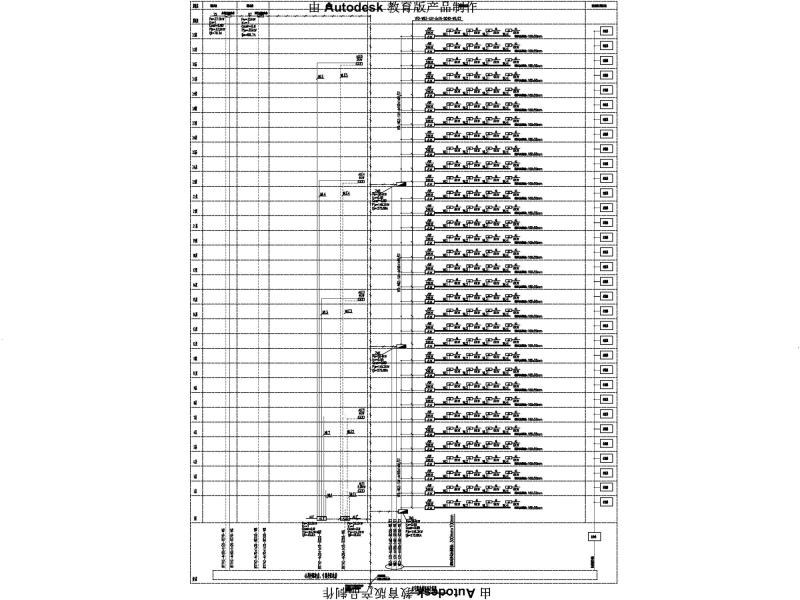

  • 剪力结构住宅电气 - 1
    剪力结构住宅电气 - 1

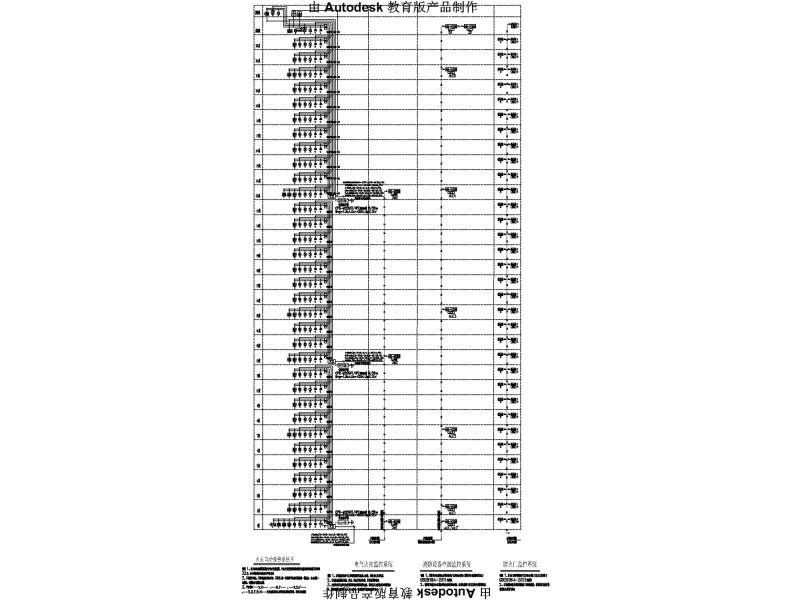

  • 剪力结构住宅电气 - 2
    剪力结构住宅电气 - 2

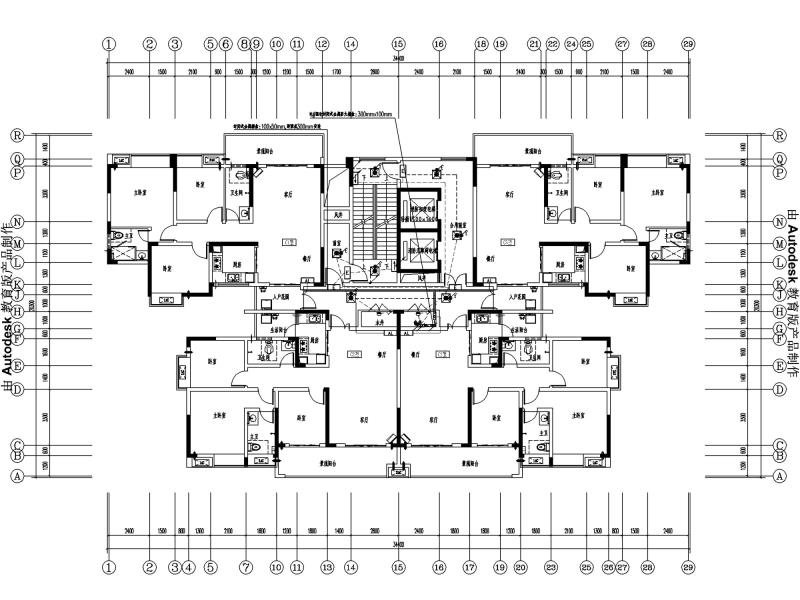

  • 剪力结构住宅电气 - 3
    剪力结构住宅电气 - 3

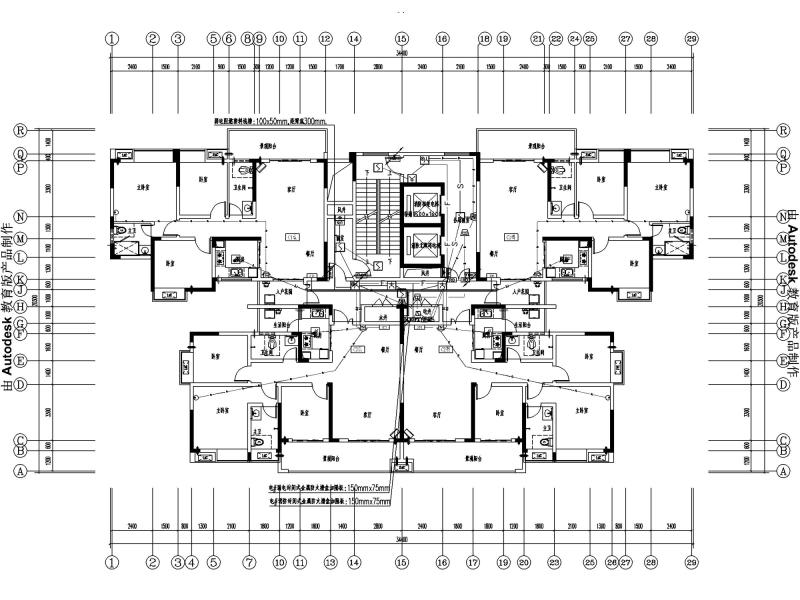

  • 剪力结构住宅电气 - 4
    剪力结构住宅电气 - 4
  • 剪力结构住宅电气 - 5
    剪力结构住宅电气 - 5
  • 剪力结构住宅电气 - 6
    剪力结构住宅电气 - 6
  • 剪力结构住宅电气 - 7
    剪力结构住宅电气 - 7
  • 剪力结构住宅电气 - 8
    剪力结构住宅电气 - 8
以上是部分截图,请下载附件后查看完整高清内容
